Protherm Tiger Condens 20/26 KKZ 42 + smart regulátor

Podrobný popis

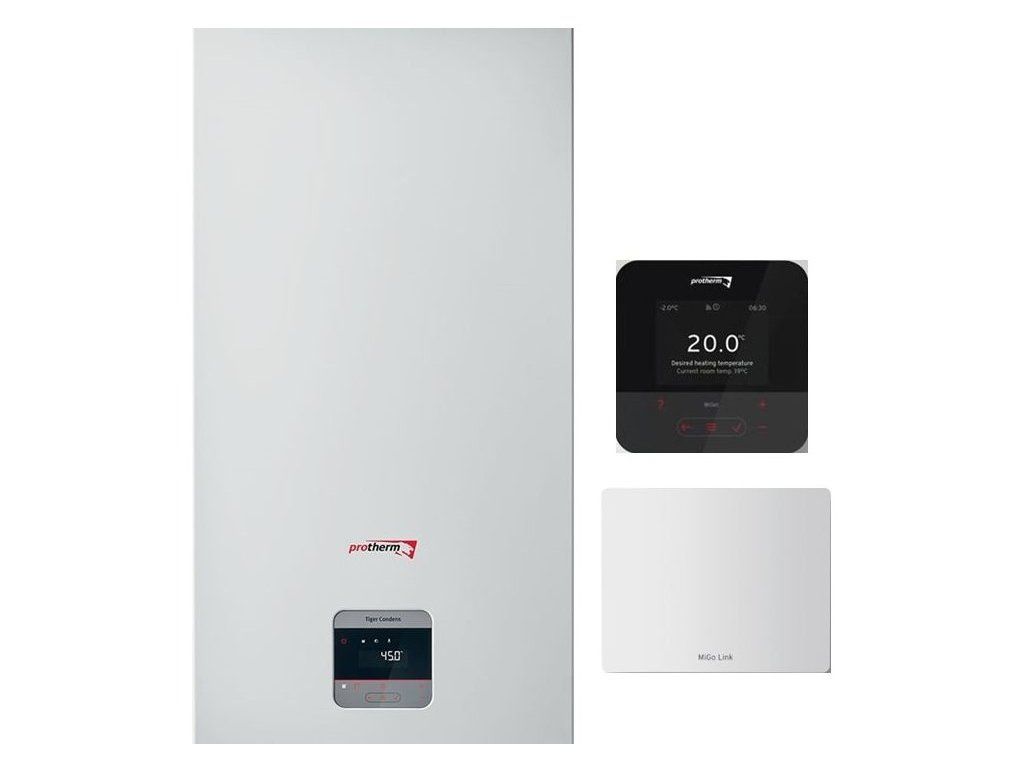

Zostava Tiger Condens 20/26 KKZ 42 + smart regulátor Protherm MiGo kombinuje závesný kondenzačný kotol s integrovaným prietokovým zásobníkom teplej vody s objemom 42 litrov a inteligentný regulátor MiGo, ktorý sprostredkúva diaľkové ovládanie vykurovania a prípravy TÚV cez mobilnú aplikáciu. Kotol nadväzuje na staršiu variantu Tiger Condens 18/25 KKZ 42 + smart regulátor Protherm MiGo, výkonovo posunutú na rozsah 2,5 – 20,0 kW pri teplotnom spáde 80/60 °C. Zostava je určená na kombinovanú prípravu vykurovania aj teplej vody z jedného zariadenia, bez potreby samostatného stacionárneho zásobníka a súvisiacich rozvodov. montážnych firiem

Konštrukcia a princíp

• Nový, plochý dizajn skrinky kotla – vonkajšie rozmery aj rozmiestnenie pripojovacích bodov zostali zachované z predchádzajúcej generácie, čo umožňuje jednoduchú výmenu staršieho kotla bez zásahu do existujúcich rozvodov.
• Nový štvorcový riadiaci panel s označením modelu v hornej časti, dotykové ovládacie prvky, podsvietený displej.
• Dizajn ovládacieho panela je zjednotený s novšími eBUS regulátormi Protherm (napr. Mipro Sense) – obsluha aj servisný technik tak naprieč radom pracujú s rovnakým rozhraním.
• Zabudovaný zásobník teplej vody s objemom 42 l priamo v tele kotla, prietokovo dohrievaný – odpadá potreba externého stacionárneho zásobníka.
• Prístupná svorkovnica pre pripojenie externého príslušenstva (internetová brána, bezdrôtový izbový regulátor) bez nutnosti otvárať kryt kotla, zvládnuteľné aj pri dodatočnej montáži.

Technológia FlameFit

FlameFit je systém riadenia spaľovacieho procesu, ktorý priebežne udržiava optimálny pomer plynu a vzduchu bez ohľadu na kolísavú kvalitu privádzaného zemného plynu. Tesne nad povrchom horáka je umiestnená ionizačná elektróda; plameňom medzi elektródou a horákom preteká slabý elektrický prúd, ktorého veľkosť sa mení podľa charakteru horenia. Riadiaca elektronika kotla tento signál vyhodnocuje priebežne a podľa neho dolaďuje zmes plynu a vzduchu privádzanú do horáka. Prínosom je vyššia účinnosť spaľovania, nižšie emisie spalín a nižšia spotreba plynu pri rovnakom výkone. Technológia zároveň umožňuje znížiť minimálny výkon horáka a rozšíriť modulačný rozsah kotla, čo sa prejaví plynulejším chodom pri nízkom vykurovacom zaťažení, typicky v prechodných obdobiach jari a jesene.

Technológia Isodyn3

Isodyn3 je patentovaná technológia riadenia ohrevu zabudovaného zásobníka TÚV, ktorá nahrádza predchádzajúcu generáciu Isodyn2 a prináša vyššiu energetickú úsporu pri zachovaní komfortu odberu teplej vody. Kľúčové prínosy:

• Vysoký jednorazový prietok – zo zásobníka je možné odobrať až 210 litrov vody s teplotou 40 °C počas 10 minút.
• Krátky čas opätovného nahriatia – zásobník je pripravený na ďalších 210 litrov teplej vody už po 5 minútach od vyčerpania.
• Teplotná stabilita nezávislá od počtu súčasne otvorených odberných miest v objekte.
• Rýchla dodávka teplej vody najmä pri nízkych, krátkodobých odberoch (umývadlo, kuchynský drez).
• Predikčný ohrev zásobníka – riadiaca elektronika sleduje zvyklosti odberu TÚV v domácnosti a zásobník dohrieva len v čase, keď je odber reálne očakávaný, namiesto trvalého udržiavania teploty, čím šetrí energiu.

Funkcia chytrá sprcha

Funkcia obmedzuje zbytočné prepínanie medzi režimom prípravy TÚV a vykurovaním pri krátkodobom prerušení odberu teplej vody, typicky pri namydlení počas sprchovania. Ak odber teplej vody ustane, kotol počas nasledujúcich 3 minút zotrváva v pohotovosti a čaká na obnovenie odberu – neprepína sa späť do vykurovacieho režimu, ani keby si to okruh vykurovania v danom okamihu vyžadoval. Po opätovnom otvorení odberu tak nedochádza k oneskorenému nábehu ohrevu ani k výkyvom teploty vody na výstupe.

Parametre kotla

Regulátor MiGo

Súčasťou zostavy je smart regulátor Protherm MiGo pozostávajúci z nástennej/stolovej jednotky a prijímača MiGo Link, ktorý sprostredkúva komunikáciu medzi regulátorom a riadiacou doskou kotla. Regulátor je navrhnutý výhradne pre plynové kotly Protherm, vďaka čomu využíva exkluzívny modulačný algoritmus kotla presnejšie než univerzálne WiFi termostaty tretích strán.

• Ovládanie vykurovania a prípravy TÚV z mobilnej aplikácie kedykoľvek a odkiaľkoľvek, zo smartfónu aj tabletu.
• Nastavenie požadovanej izbovej teploty a vykurovacieho programu – časové pásma namiesto trvalej prevádzky na jednu teplotu.
• Nastavenie a úprava (zvyšovanie/znižovanie) teploty teplej vody priamo z aplikácie.
• Režim neprítomnosti pre obdobie, keď nie je vyžadovaný bežný vykurovací komfort.
• Sledovanie spotreby energie – samostatne plyn aj elektrina.
• Zohľadnenie predpovede počasia – pri zmene vonkajšej teploty regulátor priebežne upravuje výkon kotla podľa online meteorologických dát, nielen podľa nameranej izbovej teploty.
• Indikátor prevádzkového stavu – upozornenie na poruchu kotla alebo výpadok internetového pripojenia priamo v aplikácii.

Technické parametre MiGo

Pre technika

Z montážneho hľadiska zostava nadväzuje na pôvodné vyhotovenie Tiger Condens KKZ 42 – vonkajšie rozmery skrinky aj pozície pripojovacích bodov vykurovania, teplej vody, plynu a odvodu kondenzátu sú zhodné s predchádzajúcou verziou, takže výmenu staršieho kotla za tento model je možné realizovať bez zásahu do existujúcich rozvodov. Pripojenie externého príslušenstva vrátane internetovej brány MiGo Link, prípadne bezdrôtového izbového regulátora, sa realizuje cez prístupnú svorkovnicu bez nutnosti demontovať kryt kotla, čo skracuje čas inštalácie aj pri dodatočnom dopĺňaní regulátora k už zapojenému kotlu. Ovládací panel je zjednotený s novšími eBUS regulátormi Protherm, takže zaškolenie obsluhy alebo servisného technika na odlišné rozhranie medzi jednotlivými modelmi radu odpadá.

Časté otázky montážnych firiem k tomuto modelu

Dá sa regulátor MiGo doinštalovať dodatočne ku kotlu, ktorý je už v prevádzke bez smart regulátora?
Áno. Brána MiGo Link sa pripája na komunikačnú zbernicu kotla cez prístupnú svorkovnicu bez nutnosti demontáže krytu, takže dopojenie je možné realizovať aj dodatočne, nielen pri prvej inštalácii kotla.

Čo sa deje s prevádzkou kotla pri výpadku WiFi pripojenia?
Kotol naďalej pracuje podľa naposledy nastavených parametrov priamo z riadiacej dosky. Regulátor MiGo v takom prípade stratí len možnosť vzdialeného ovládania a v aplikácii sa zobrazí upozornenie na stratu spojenia.

Vyžaduje zabudovaný zásobník s objemom 42 l osobitnú revíziu alebo iné dimenzovanie poistného ventilu oproti bežnému kombinovanému kotlu?
Zásobník je súčasťou uzavretého okruhu TÚV s vlastnou expanznou nádobou 2 l, pripojenie poistného ventilu je riešené cez štandardizovanú prípojku 15 mm, revízie sa vykonávajú rovnakým postupom ako pri iných kombinovaných kotloch s integrovaným zásobníkom.

Je pri výmene staršej verzie 18/25 KKZ 42 za 20/26 KKZ 42 potrebné meniť dimenzovanie plynovej prípojky?
Prípojka zostáva rovnaká, G 1/2", ako pri predchádzajúcej verzii. Pri výmene je však vhodné prekontrolovať kapacitu existujúceho plynového rozvodu vzhľadom na vyšší maximálny príkon pri príprave TÚV, 26,0 kW.

Vyžaduje technológia FlameFit osobitné nastavenie pri uvedení kotla do prevádzky?
Nie. FlameFit pracuje automaticky na základe signálu z ionizačnej elektródy počas celej prevádzky kotla, pri uvedení do prevádzky sa vykonáva len štandardné spustenie a kontrola spaľovania podľa montážneho návodu.

Dá sa namiesto MiGo pripojiť aj klasický drôtový alebo iný bezdrôtový izbový regulátor?
Áno. Konštrukcia svorkovnice umožňuje pripojenie externého príslušenstva vrátane bezdrôtového izbového regulátora bez otvárania skrinky kotla, takže MiGo je možné nahradiť alebo doplniť iným kompatibilným regulátorom podľa požiadaviek investora.
