Solárna čerpadlová jednotka HEWALEX ZP2-12 – pre systémy nad 10 m²

Podrobný popis

Čerpadlová jednotka HEWALEX ZP2-12 je určená pre montážne firmy pri inštalácii solárnych systémov s rozlohou nad 10 m². Ide o kompaktné riešenie, ktoré integruje obehové čerpadlo, izoláciu a pripojovacie prvky do jedného polypropylénového krytu. Je vhodná pre komplexné inštalácie, kde je potrebné zabezpečiť spoľahlivý prietok teplonosnej kvapaliny a efektívne odvzdušnenie systému. Pre montážne firmy je dôležitá kompatibilita s ďalším príslušenstvom a jednoduchosť pri plnení aj preplachovaní systému.

Typické inštalácie zahŕňajú montáž na stenu, pripojenie k solárnym kolektorom a zásobníkom, a zabezpečenie správnej hydrauliky v systéme. Pre montážne firmy je dôležitá dostupnosť komponentov, ako sú elektronický prietokomer, expanzomat a ručná pumpa, ktoré je potrebné doobjednať. V praxi je často potrebné zvážiť aj kompatibilitu s regulátorom GH26, ktorý umožňuje pokročilé schémy inštalácie.

Technické parametre

Parametre ako maximálny pracovný tlak 6 bar a teplota 110 °C sú kľúčové pre dimenzovanie systému. Prietokový rozsah 8–38 l/min zabezpečuje dostatočný prietok pre väčšie systémy. Pripojenie 3/4 palca zaručuje kompatibilitu so štandardnými rozmermi potrubia. Výška, šírka a hĺbka jednotky sú navrhnuté tak, aby mohla byť montovaná v priestoroch s obmedzeným miestom.

Montáž a pripojenie

Montáž začína pevným pripevnením jednotky na stenu. Pripojenie k potrubiu sa vykonáva cez 3/4 palcové závity. Dôležitým krokom je preplnenie systému TERMSOL EKO nemrznúcou zmesou a následné odvzdušnenie. Pri montáži je vhodné zabezpečiť správny sklon potrubia pre lepšiu hydrauliku. Bežné chyby zahŕňajú nesprávne utesnenie alebo nedostatočné preplnenie systému, čo môže spôsobiť vzduchové bubliny a zníženie účinnosti.

Kompatibilita a príslušenstvo

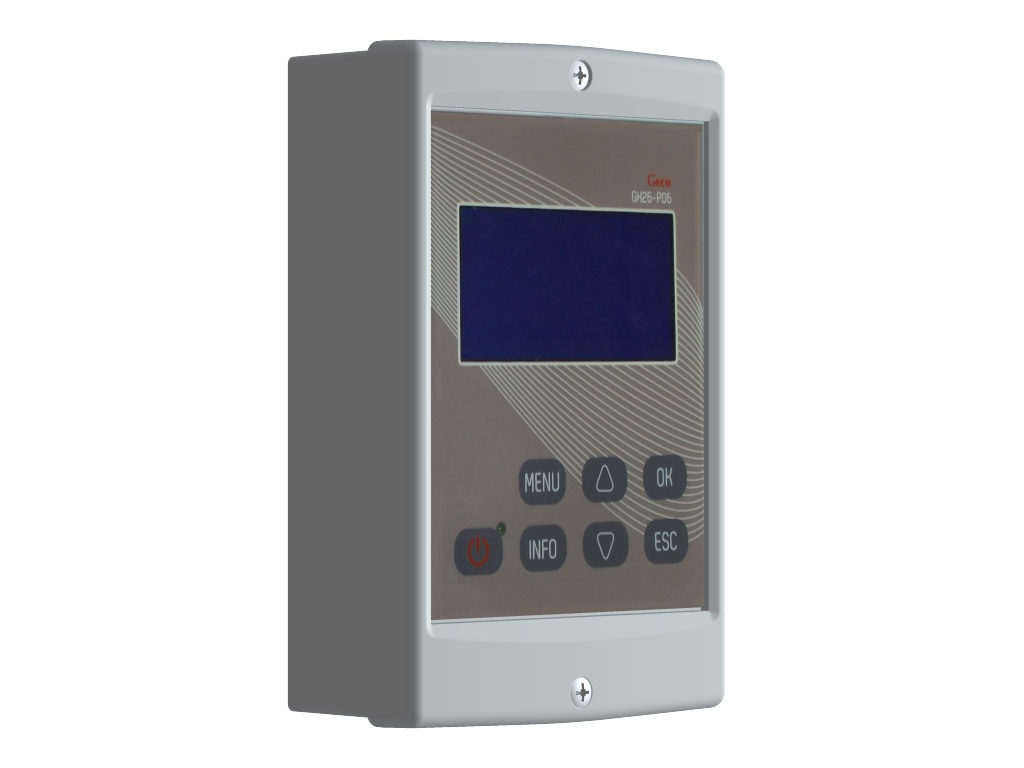

Čerpadlová jednotka HEWALEX ZP2-12 je kompatibilná s regulátorom GH26, ktorý podporuje viacero inštalačných schém. Pre kompletný systém je potrebné doobjednať elektronický prietokomer, solárny expanzomat a ručnú pumpu. Súvisiace produkty ako Spojenie kolektorov medzi sebou a Ručná pumpa na plnenie solárnych systémov sú dôležité pre správne fungovanie celého systému.

Technické súvislosti pre projektanta

Čerpadlová jednotka využíva obehové čerpadlo GRUNDGOS UPM3 SOLAR 25-75, ktoré je navrhnuté pre nízku spotrebu elektrickej energie. Polypropylénový kryt poskytuje tepelnú izoláciu a ochrana pred poškodením. Hydraulické zapojenie zahŕňa pripojenie k kolektorom a zásobníku, kde je dôležitá rovnováha medzi prietokom a teplotou. Elektrické zapojenie je jednoduché, ale v prípade pokročilejších systémov je potrebné integrovať regulátor. Účinnosť systému je ovplyvnená kvalitou pripojenia, správnou voľbou nemrznúcej zmesi a pravidelnou údržbou.

Servis a prevádzka

Údržba zahŕňa pravidelné preplachovanie systému a kontrolu tesnosti pripojení. Intervaly údržby závisia od intenzity používania a kvality nemrznúcej zmesi. Je dôležité sledovať teplotu a tlak v systéme, aby sa predišlo poškodeniu komponentov. Pri dlhodobom nefunkčnom systéme je vhodné vykonať kontrolu čerpadla a pripojení.

Časté otázky montážnych firiem

Je možné pripojiť ZP2-12 k regulátoru GH26?
Áno, regulátor GH26 je navrhnutý pre spoluprácu s touto čerpadlovou jednotkou a umožňuje pokročilé inštalačné schémy.

Je potrebné doobjednať elektronický prietokomer?

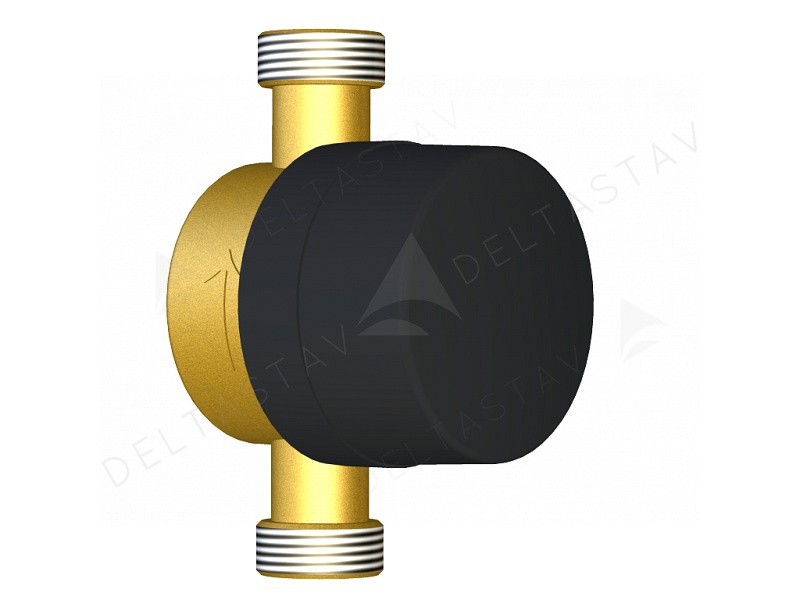

Áno, elektronický prietokomer je nevyhnutný pre meranie tepelného výkonu a signalizáciu nezrovnalostí v prevádzke.

Aký typ nemrznúcej zmesi je odporúčaný?
Odporúča sa TERMSOL EKO nemrznúca zmes, ktorá je kompatibilná s všetkými komponentmi systému.

Je možné využiť túto jednotku v systéme s viac než 10 kolektorami?
Áno, jednotka je navrhnutá pre systémy nad 10 m², ale konkrétna kapacita závisí od celkového prietoku a hydrauliky.
