Hasiace a bezpečnostné prvky

Čo kategória obsahuje

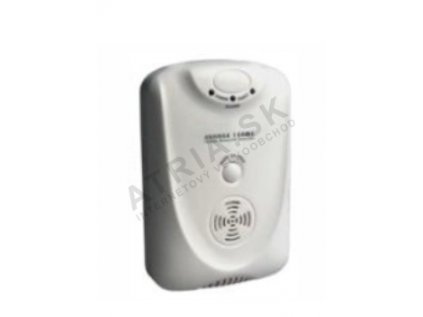

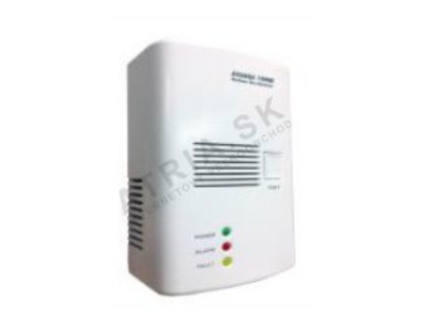

V tejto kategórii sú zaradené detektory plynu rady AVANSA a solenoidové uzatváracie ventily, prípadne ich vzájomné kombinácie ako kompletné sety. Detektory sú určené na nepretržitú kontrolu koncentrácie horľavých plynov v interiéri – predovšetkým zemného plynu a propán-butánu. Solenoidové ventily v sadách pokrývajú bežné dimenzie rozvodov: DN15 (G1/2"), DN20 (G3/4") a DN25 (G1"), čo umožňuje priame zaradenie do väčšiny typových plynových inštalácií bez nutnosti redukcie potrubia.

Rozdiely medzi modelmi a výber správneho typu

Rad AVANSA zahŕňa viacero modelových variant, ktoré sa líšia predovšetkým rozsahom merania, výstupmi a možnosťou pripojenia externého ventilu. Pri výbere je potrebné zohľadniť tieto kritériá:

• Typ detekovaného plynu – zemný plyn (metán, ľahší ako vzduch) si vyžaduje umiestnenie čidla v hornej časti miestnosti, propán-bután (ťažší ako vzduch) naopak pri podlahe. Správne umiestnenie je podmienkou spoľahlivej detekcie.
• Pripojenie solenoidového ventilu – sety AVANSA + solenoidový ventil sú vhodné tam, kde sa požaduje priame hardvérové prepojenie detektora s uzatváracím prvkom bez dodatočnej riadiacej jednotky.
• Dimenzia ventilu – prípojná veľkosť musí zodpovedať nominálnemu priemeru plynového potrubia v mieste inštalácie. Nesprávna dimenzia spôsobuje hydraulickú nerovnováhu a môže mať vplyv na tlakovú stratu celej vetvy.
• Napájanie a výstupy – pred objednávkou je potrebné overiť napájacie napätie detektora a kompatibilitu riadiaceho výstupu s pripojeným ventilovým aktuátorom.

Projektové a montážne požiadavky

Inštalácia detektorov plynu a bezpečnostných ventilov podlieha požiadavkám STN EN 50194 a súvisiacich predpisov, ako aj technickým podmienkam distribútora plynu. Pri projektovaní je potrebné:

• Stanoviť počet a rozmiestnenie čidiel podľa pôdorysu a druhu plynu – každá samostatná miestnosť s plynovým spotrebičom sa spravidla rieši samostatným detektorom.
• Zabezpečiť trvalé napájanie detektora zo siete 230 V AC vrátane zálohovania, ak to norma alebo projekt vyžaduje.
• Ventil inštalovať na ľahko dostupné miesto pred prvým spotrebičom na príslušnej vetve, s ohľadom na možnosť manuálneho odistenia po poplašnom stave.
• Zaznamenať inštaláciu do revíznej dokumentácie a vykonať funkčnú skúšku pred odovzdaním diela.

Solenoidový ventil musí byť po aktivácii poplachom manuálne odistený osobou, ktorá overila bezpečnosť prostredia. Automatické opätovné otvorenie bez fyzickej kontroly nie je prípustné.

Na čo si dať pozor pri montáži

Častou chybou je inštalácia čidla v blízkosti vetracích otvorov, digestorov alebo priamo nad sporákom, kde prúdenie vzduchu a tepelný vztlak skreslujú namerané hodnoty a môžu spôsobiť oneskorenú alebo falošnú detekciu. Rovnako je nevhodné umiestniť čidlo za nábytok alebo do skrytej inštalačnej šachty. Kabeláž medzi detektorom a ventilovým aktuátorom musí byť vedená tak, aby nedochádzalo k mechanickému poškodeniu – odporúča sa použitie chráničky alebo pevné uloženie do lišty.

Časté otázky

Je možné pripojiť solenoidový ventil k detektoru dodatočne, ak bol detektor zakúpený bez ventilu?

Závisí to od konkrétneho modelu detektora. Modely rady AVANSA, ktoré sú ponúkané aj v sete s ventilovým prídavkom, disponujú výstupom pre ovládanie solenoidového ventilu. Pred dodatočnou inštaláciou je nevyhnutné overiť typ výstupu detektora (napätie, prúd, typ kontaktu) a kompatibilitu s konkrétnym ventilom.

Aký je správny postup po aktivácii poplachu a uzavretí ventilu?

Po aktivácii poplachu je potrebné urýchlene vyvetrať priestor, nevypínať elektrické spotrebiče ani nepoužívať otvorený oheň. Príčinu úniku plynu musí posúdiť servisný technik alebo správca inštalácie. Ventil sa smie otvoriť až po overení bezpečnosti a odstránení závady. Postup musí byť v súlade s pokynmi výrobcu a miestnych predpisov pre plynové zariadenia.

Aká je životnosť čidla detektora a kedy treba vykonať výmenu?

Elektrochemické a katalytické senzory plynov majú obmedzenú životnosť, ktorá sa pohybuje typicky v rozsahu 5 až 10 rokov v závislosti od výrobcu a podmienok prostredia. Presné intervaly výmeny sú uvedené v dokumentácii konkrétneho modelu. Pravidelná funkčná skúška (spravidla raz ročne) je súčasťou zákonnej revízie plynového zariadenia a musí byť zdokladovaná v revíznej správe.
