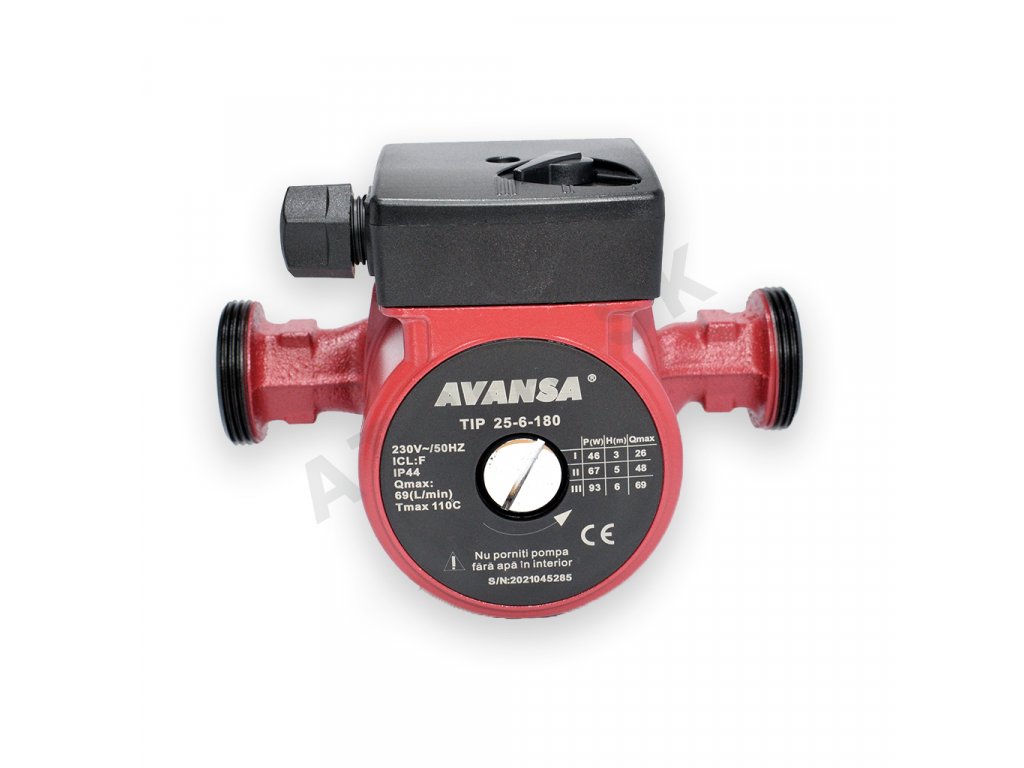

Obehové čerpadlo Avansa 25-6/180 – 6/4 palca

Podrobný popis

Obehové čerpadlo Avansa 25-6/180 je bežne používané v systémoch vykurovania a cirkulácie výmenníkov tepla, podlahového kúrenia a rozvodov teplej vody. Je vhodné pre montážne firmy pri realizácii jednoduchých hydraulických systémov, kde je potrebné zabezpečiť stabilný prietok a tlak. Čerpadlo je dimenzované pre systémy s menšími tlakovými stratami, čo zodpovedá bežným domovým alebo menším priemyselným objektom. Montážná firma pri jeho inštalácii rieši hydraulické pripojenie, elektrické zapojenie a nastavenie výkonových stupňov podľa potreby systému.

Technické parametre

Montáž a pripojenie

Montáž čerpadla Avansa 25-6/180 začína vybratím vhodného miesta na potrubí, kde je dostatočný priestor pre montáž a prístup k svorkovnici. Pripojovacie rozmery 6/4 palca vyžadujú pripojenie cez závitové hrdlá. Je dôležité zabezpečiť pevné šróbenie, aby sa predišlo únikom. Vzdialenosť medzi sacím a výtlačným hrdlom je 180 mm, čo je treba zohľadniť pri plánovaní rozvodu. Po fyzickom pripojení sa elektrické zapojenie vykoná podľa schémy výrobcu. Je vhodné skontrolovať izoláciu vodičov a správnosť pripojenia k napájaniu 230 V. Po zapnutí sa čerpadlo spustí a technik overí jeho prevádzku na všetkých troch rýchlostiach.

Bežné chyby pri montáži zahŕňajú nesprávne pripojenie závitov, nedostatočné šróbenie alebo chybné nastavenie výkonových stupňov. Je dôležité, aby technik pred uvedením do prevádzky systém odvzdušnil a zabezpečil správny prietok. Počas montáže je vhodné zaznamenať všetky nastavenia a skontrolovať ich v technickej dokumentácii.

Kompatibilita a príslušenstvo

Čerpadlo Avansa 25-6/180 je kompatibilné s hydraulickými systémami, ktoré používajú potrubie s pripojovacími rozmery 6/4 palca. Pri montáži môže byť potrebné doobjednať redukcie alebo adaptéry, ak sa pripojenie nezhoduje s potrubím. Príslušenstvo ako káble alebo konektory sa nezahŕňajú v dodávke a musia byť objednané zvlášť. Súvisiace produkty ako Avansa 25-6/130 alebo IBO OHI 25/40-130 môžu byť vhodné ako alternatívy v prípade iných požiadaviek systému.

Technické súvislosti pre projektanta

Čerpadlo Avansa 25-6/180 je vybavené bipolárnym asynchrónnym motorom s tromi rýchlosťami. Motor nevyžaduje ochranu proti preťaženiu, čo zjednodušuje jeho inštaláciu. Čerpadlo je vyrobené z liatiny a plastu, čo zabezpečuje odolnosť proti korozií a mechanickému poškodeniu. Je vhodné pre systémy s teplotou média od -10 do +110 °C. Hydraulické zapojenie čerpadla do systému musí byť také, aby zabezpečovalo rovnomerný prietok a minimalizovalo tlakové straty. Elektrické zapojenie musí byť v súlade s normami a zabezpečiť bezpečnú prevádzku. Pre dlhú životnosť je dôležité, aby systém bol dobre odvzdušnený a čerpadlo bolo správne nastavené podľa potreby systému.

Servis a prevádzka

Čerpadlo Avansa 25-6/180 vyžaduje pravidelnú kontrolu a údržbu. Je dôležité, aby technik pravidelne skontroloval stav čerpadla, šróbenie a elektrické pripojenie. Intervaly údržby by mali byť v súlade s odporúčaniami výrobcu. Pri prevádzke je dôležité sledovať hlučnosť čerpadla, ktorá môže byť spôsobená nesprávnym nastavením výkonových stupňov alebo prítomnosťou vzduchu v systéme. Ak čerpadlo pracuje hlučne, je vhodné skontrolovať jeho nastavenie a odvzdušniť systém. Pri výmene alebo oprave čerpadla je dôležité zaznamenať všetky nastavenia a skontrolovať ich v technickej dokumentácii.

Časté otázky montážnych firiem

Dá sa čerpadlo Avansa 25-6/180 použiť v systéme s vyšším výtlakom?
Čerpadlo má maximálny výtlak 6 m, čo je vhodné pre systémy s menšími tlakovými stratami. Ak systém vyžaduje vyšší výtlak, je vhodné zvážiť iný model, napríklad Avansa 25-8/180.

Aké príslušenstvo je potrebné doobjednať?
Káble a konektory nie sú súčasťou dodávky. Je vhodné objednať dvojžilový kábel s vidlicou, ktorý je vhodný pre malé čerpadlá.

Aké sú bežné chyby pri montáži?
Bežné chyby zahŕňajú nesprávne pripojenie závitov, nedostatočné šróbenie alebo chybné nastavenie výkonových stupňov. Je dôležité zabezpečiť pevné šróbenie a správne nastavenie.

Aké sú odporúčania pre pravidelnú údržbu?
Pravidelná údržba by mala zahŕňať kontrolu šróbenia, elektrického pripojenia a odvzdušnenia systému. Intervaly údržby by mali byť v súlade s odporúčaniami výrobcu.

Aké sú možnosti pre výmenu čerpadla?
Čerpadlo Avansa 25-6/180 môže byť vymenené za iný model, napríklad Avansa 25-6/130 alebo IBO OHI 25/40-130, v závislosti od požiadaviek systému.

Aké sú možnosti pre elektrické zapojenie?
Čerpadlo je určené pre napätie 230 V. Elektrické zapojenie musí byť v súlade s normami a zabezpečiť bezpečnú prevádzku.
