BOSCH Condens GC 2300i W 22/25 C + CR 120

Podrobný popis

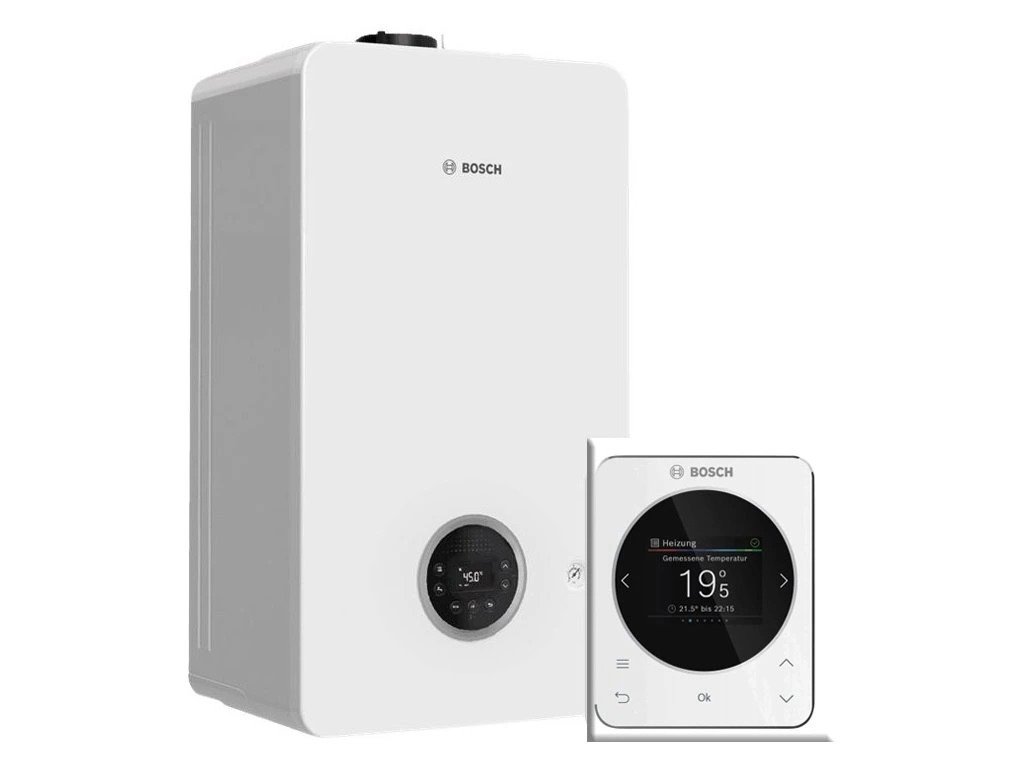

Sada BOSCH GC 2300i W 22/25 C + CR 120 spája závesný kondenzačný kotol s modulovaným plynovým horákom, samostatný ekvitermický regulátor CR 120 a vypúšťací lievik so sifónom potrebný pri napojení odvodu kondenzátu – celá dodávka je koncipovaná ako jeden montážny celok pripravený na osadenie do bytového jadra alebo technickej miestnosti.

Nasadenie

• Závesné vyhotovenie s prietokovou prípravou teplej vody – bez nutnosti externého zásobníka pri bežnej prevádzke v byte či rodinnom dome
• Modulačný rozsah horáka 1:8, výkonové pásmo 3,4 – 23,2 kW – vhodné pre menšie aj stredne veľké vykurovacie sústavy vrátane kombinácie radiátorov s podlahovým vykurovaním
• Kompaktné rozmery 713 × 400 × 300 mm umožňujú osadenie do skrinky kuchynskej linky alebo do stiesneného technického priestoru
• Pripojenie na koncentrický odvod spalín Ø60/100 alebo Ø80/125 mm, prípadne na oddelené potrubie Ø80 mm – flexibilná voľba dymovodnej trasy podľa dispozície objektu
• Deklarovaná hlučnosť 43 dB(A) podľa ErP15 umožňuje umiestnenie aj mimo samostatnej kotolne

Technické prednosti

• Integrované elektronicky riadené obehové čerpadlo s nízkou spotrebou elektriny (EEI ≤ 0,23), bez potreby dokupovať externé čerpadlo
• Zabudovaný prepínací ventil pre riadenie medzi vykurovacím okruhom a prípravou teplej vody
• Expanzná nádoba s objemom 6,0 l zabudovaná priamo v telese kotla
• LCD displej s prehľadným zobrazením prevádzkových stavov a chybových kódov, uľahčuje diagnostiku pri servisnom zásahu
• Pripravené rozhrania pre pripojenie priestorových aj ekvitermických regulátorov Bosch vrátane CR 120 zo zostavy
• Ročná účinnosť vykurovania 94 % podľa ErP15, trieda energetickej účinnosti A pre vykurovanie aj pre prípravu teplej vody
• Regulátor CR 120 dopĺňa kotol o ekvitermickú reguláciu s týždenným programom, čím obmedzuje potrebu manuálnych zásahov do nastavení počas prevádzky

Parametre kotla

Regulátor CR 120

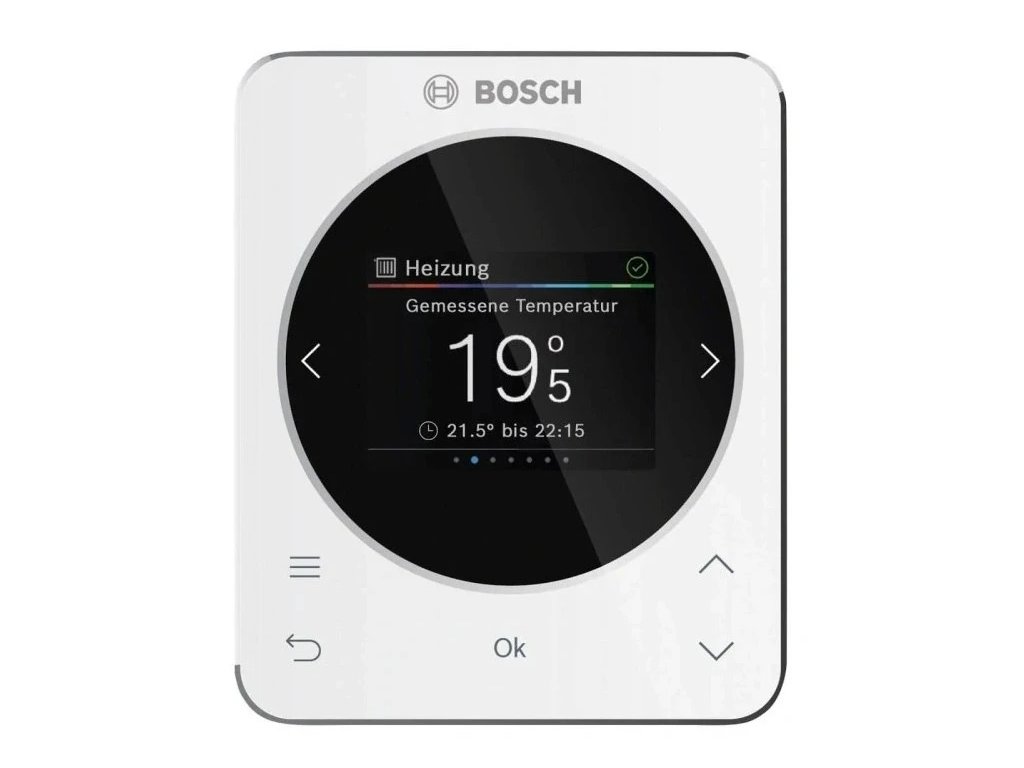

CR 120 je samostatná ekvitermická jednotka s vlastným čidlom, ktorá riadi výkon kotla podľa vonkajšej aj vnútornej teploty a bez manuálnych zásahov obsluhy udržiava zvolený teplotný profil.

• Týždenný program s možnosťou nastaviť odlišný priebeh teplôt pre jednotlivé dni
• Určený pre jeden vykurovací okruh – miešaný alebo nemiešaný – vrátane riadenia prípravy teplej vody
• Pripája sa priamo na riadiacu elektroniku kotla cez pripravené rozhranie, dodatočná prevodová jednotka nie je potrebná

Pre technika

Zostava obsahuje kotol GC 2300i W 22/25 C, regulátor CR 120 a vypúšťací lievik so sifónom – posledný menovaný prvok slúži na napojenie odvodu kondenzátu do kanalizácie a pri montáži sa s ním netreba zaoberať samostatne. Pri prvom uvedení do prevádzky odporúčame overiť priechodnosť sifónu a sklon odvodného potrubia, keďže kondenzačná prevádzka produkuje kyslý kondenzát vo väčšom objeme než nekondenzačné kotly. Prepojenie s regulátorom CR 120 sa realizuje cez konektor na riadiacej doske kotla; čidlo CR 120 umiestnite mimo priameho slnečného žiarenia a zdrojov tepla, aby ekvitermická krivka verne odzrkadľovala reálnu vonkajšiu teplotu.

Časté otázky montážnych firiem k tomuto modelu

Dá sa CR 120 dodatočne nahradiť iným ekvitermickým regulátorom Bosch?
Áno, kotol má univerzálne rozhranie pre priestorové aj ekvitermické regulátory Bosch, CR 120 v zostave nie je jediná kompatibilná možnosť, je len súčasťou tejto konkrétnej dodávky.

Postačuje pri tomto výkonovom rozsahu koncentrický odvod spalín Ø60/100, alebo je nutné riešiť Ø80/125?
Voľba priemeru závisí od dĺžky trasy a počtu kolien; podporované sú oba koncentrické priemery aj oddelené potrubie Ø80 mm, konkrétne dimenzovanie treba overiť podľa projektovej dokumentácie stavby.

Je pri bežnej inštalácii potrebné k tomuto kotlu dokupovať externé obehové čerpadlo?
Nie, čerpadlo s EEI ≤ 0,23 aj prepínací ventil sú súčasťou kotla; externé komponenty prichádzajú do úvahy len pri zapojení viacerých vykurovacích okruhov nad rámec toho, čo rieši jeden CR 120.

Rieši CR 120 aj reguláciu prípravy teplej vody, alebo len samotný vykurovací okruh?
CR 120 je určený pre jeden vykurovací okruh, miešaný alebo nemiešaný, spolu s riadením prípravy teplej vody; samostatný okruh TÚV bez väzby na vykurovanie nerieši.

Aký typ vykurovacej sústavy je pre modulačný rozsah 1:8 najvhodnejší?
Pri takomto rozsahu modulácie kotol dobre znáša aj nízkoteplotné systémy s menšou tepelnou stratou, napríklad kombináciu radiátorov s podlahovým vykurovaním, keďže dokáže dlhodobo pracovať na nízkom výkone bez častého taktovania.

Čo znamená záťažový profil XL uvádzaný pri tomto modeli a ovplyvňuje to voľbu inštalácie?
Záťažový profil XL je klasifikačný údaj podľa nariadenia ErP15 určený na porovnanie účinnosti prípravy teplej vody medzi modelmi; neurčuje maximálny počet odberných miest ani nenahrádza hydraulický výpočet potreby TÚV v objekte.
