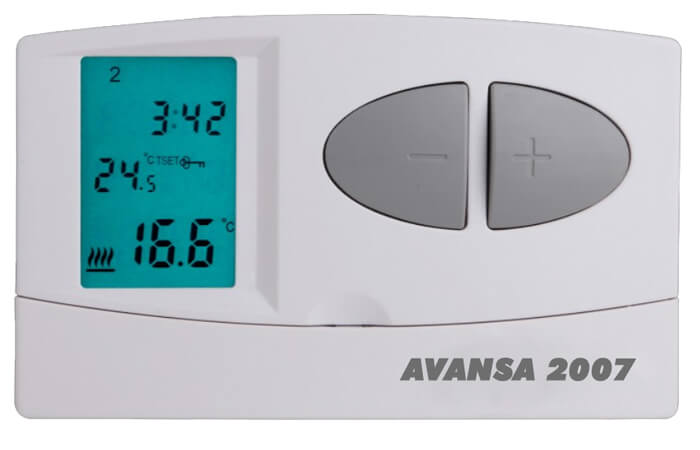

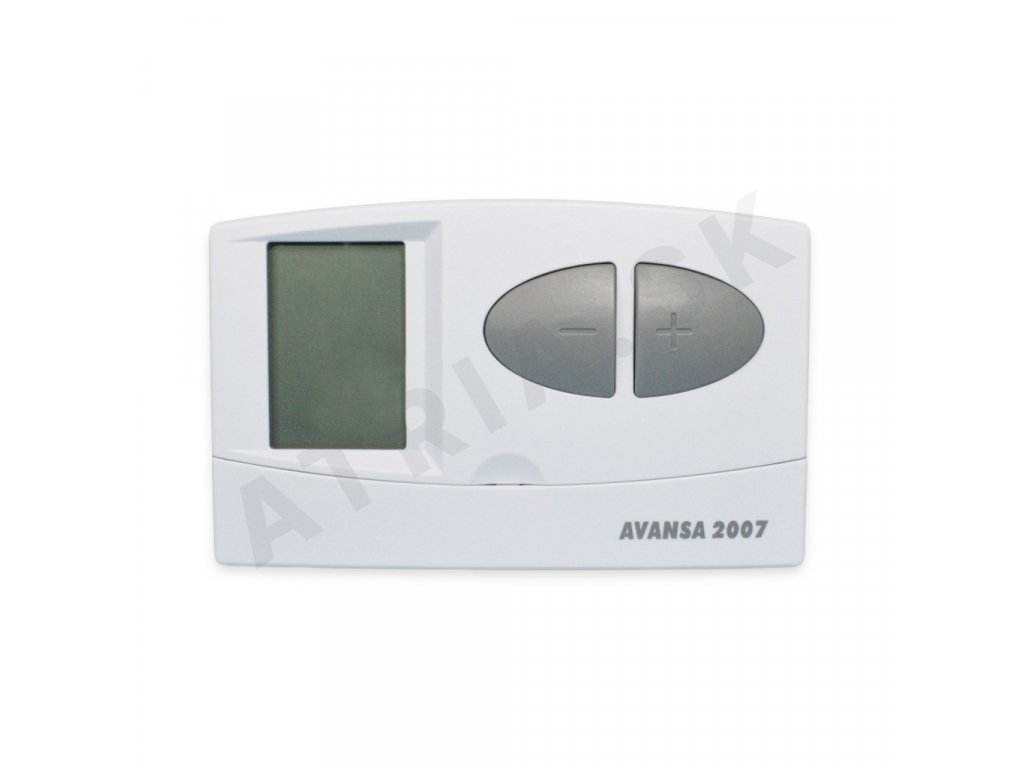

Programovateľný termostat Avansa 2007 – regulácia 24 V AC/DC

Podrobný popis

Programovateľný termostat Avansa 2007 je často používaný v systémoch vykurovania a chladenia, kde je potrebná presná regulácia teploty v miestnosti. Je vhodný pre montážne firmy pri inštalácii do systémov s radiátormi, podlahovým kúrením alebo klimatizačnými zariadeniami. Termostat umožňuje nastaviť teplotu v rozsahu 7 až 35 °C s krokom 0,5 °C, čo zaručuje maximálnu prispôsobivosť požiadavkám objektu. Nastaviteľné programovanie umožňuje 6 zapnutí denne, pričom každé zapnutie môže mať inú nastavenú teplotu. Toto riešenie je vhodné pre bytové domy, rodinné domy aj menšie komerčné objekty, kde je potrebné zabezpečiť komfortnú teplotu a zároveň znížiť energetické náklady.

Technické parametre

EAN	5949040800117
Rozmer balenia (mm)	45/150/90
Intenzita prúdu	8A
Rozmery	130 x 80 x 35 mm (bez nosníka)
Citlivosť zapnutia (podlahové vykurovanie)	+0/-0,2 °C
Citlivosť zapnutia (vykurovanie s radiátorom)	± 0,2 °C
Doporučená teplota na skladovanie	-10 °C.....+ 60 °C
Hmotnosť	154 g
Krytie	IP 30
Napájacie napätie	2 x 1,5V batérie (typ LR6; AA)
Presnosť meranej teploty	± 0,5 °C
Pripájacie napätie	24V AC/DC, ........ 250 V AC; 50 Hz
Rozsah meranej teploty	0,35 °C (po 0,1 °C)
Rozsah nastavenej teploy	7 - 35 °C (po 0,5 °C)
Typ vnímača teploty	NTC 10 KΩ ± 1% na 25 °C
Výkon	1,3 mW
Kód	TERMOSTAT AVANSA 2007
Značka	AVANSA

Technické parametre termostatu Avansa 2007 sú dôležité pre správne dimenzovanie systému. Napätie 24 V AC/DC až do 250 V AC umožňuje pripojenie k rôznym typom kotlov a regulátorov. Intenzita prúdu 8 A je vhodná pre väčšinu bežných systémov. Rozsah meranej teploty je 0,35 °C s krokom 0,1 °C, čo znamená, že termostat dokáže reagovať aj na drobné zmeny teploty. Presnosť merania ± 0,5 °C zaručuje spoľahlivé fungovanie v praxi. Citlivosť zapnutia sa líši podľa typu vykurovania – ± 0,2 °C pre radiátory a +0/-0,2 °C pre podlahové vykurovanie. Tieto parametre je potrebné brať do úvahy pri projektovaní systému, aby sa dosiahla optimálna účinnosť a životnosť.

Montáž a pripojenie

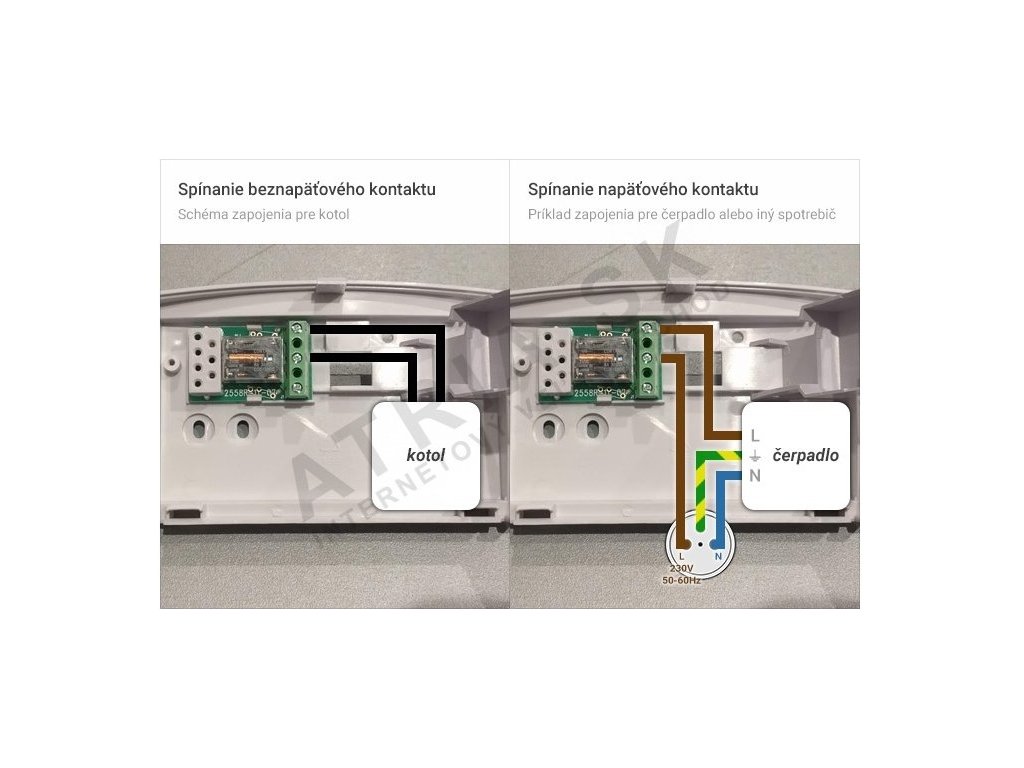

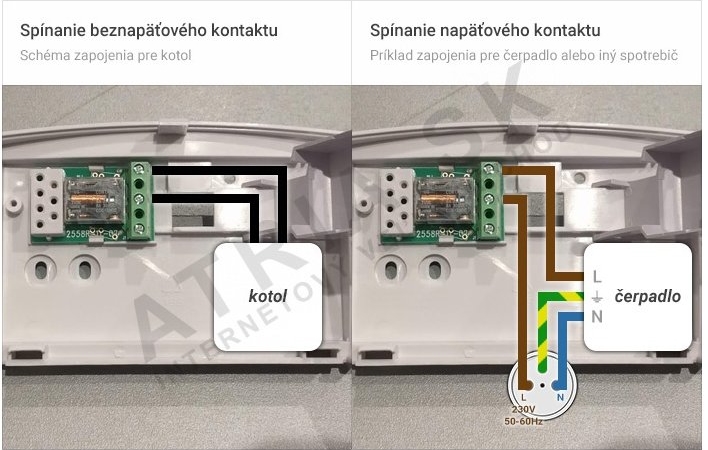

Termostat Avansa 2007 sa montuje na stenu a je vhodný pre montážne firmy, ktoré pracujú s rôznymi typmi vykurovacích systémov. Pripojenie sa vykonáva pomocou 24 V AC/DC alebo 250 V AC. Je dôležité overiť, či je systém kompatibilný s napätím termostatu a či je dostatočný prúdový výkon. Pripojovacie rozmery termostatu sú 130 x 80 x 35 mm (bez nosníka), čo umožňuje jeho montáž na bežné elektroinštalačné rozvody. Je vhodné skontrolovať, či je dostatočný priestor pre montáž a či je dostupný prístup k elektrickému pripojeniu. Bežné chyby pri montáži zahŕňajú nesprávne nastavenie citlivosti zapnutia alebo nesprávne pripojenie k kotlu. Je tiež dôležité zabezpečiť, že termostat nie je vystavený priamemu slnku alebo vetru, aby nedochádzalo k nepresnému meraniu teploty.

Kompatibilita a príslušenstvo

Termostat Avansa 2007 je kompatibilný s väčšinou kotlov a regulátorov, ktoré pracujú s napätím 24 V AC/DC alebo 250 V AC. Je vhodný pre systémy s vykurovaním alebo chladením, čo znamená, že môže byť použitý aj v kombinovaných systémoch. Pri inštalácii je potrebné doobjednať príslušenstvo, ako sú napríklad káble, transformátory alebo príslušenstvo pre pripojenie k kotlu. Je tiež vhodné použiť termostat Avansa 2007 TX pre pokročilejšie funkcie. Alternatívnymi modelmi môžu byť Euroster Q7 alebo Saswell 919. Pri podlahovom vykurovaní môže byť vhodné použiť termostat Saswell SAS 908 7. Pri pripojení k kotlu je vhodné použiť magnetický filter, napríklad Aras magnetický filter 3/4". Pre kondenzačné kotle môže byť vhodný Protherm Tiger Condens 20/26 KKZ 42.

Technické súvislosti pre projektanta

Termostat Avansa 2007 pracuje na princípe merania teploty prostredia a regulácie výkonu vykurovacieho alebo chladiaceho zariadenia. Meranie teploty sa vykonáva pomocou NTC 10 KΩ ± 1% na 25 °C, čo zaručuje spoľahlivé meranie aj v rôznych podmienkach. Termostat je napájaný 2 x 1,5 V batériami typu LR6 (AA), čo znamená, že nie je potrebné pripojenie k elektrickej sieti. Krytie IP 30 zabezpečuje ochranu pred prachu a náhodným dotykom, ale nie pred dažďom alebo vodou. Termostat je vhodný pre systémy s hydraulickým alebo elektrickým pripojením. Pri hydraulickom pripojení je dôležité zabezpečiť, že termostat je pripojený k obehovému čerpadlu a že je dostatočný tlak v systéme. Pri elektrickom pripojení je dôležité zabezpečiť, že termostat je pripojený k správnemu napätiu a že je dostatočný prúdový výkon. Termostat má ochrannú funkciu čerpadla, ktorá zabezpečuje, že čerpadlo sa každý deň o 12:00 hod zapne na jednu minútu, ak nie je zapnuté viac ako 24 hodín podľa programu. Táto funkcia zabezpečuje, že systém zostáva v prevádzke aj v prípade, že nie je potrebné vykurovať.

Servis a prevádzka

Termostat Avansa 2007 vyžaduje pravidlovú údržbu, aby zostal v prevádzke. Je dôležité skontrolovať stav batérií a vymeniť ich, keď sa ich výkon zníži. Je tiež dôležité skontrolovať, či je termostat správne nastavený a či nie sú poruchy v pripojení. Servisné intervaly by mali byť plánované minimálne raz ročne, aby sa zabezpečila spoľahlivosť systému. Pri prevádzke je dôležité zabezpečiť, že termostat nie je vystavený extrémnym teplotám alebo vlhku, aby nedochádzalo k poškodeniu. Je tiež dôležité zabezpečiť, že termostat nie je vystavený priamemu slnku alebo vetru, aby nedochádzalo k nepresnému meraniu teploty. Ak termostat nefunguje správne, je dôležité skontrolovať pripojenie a nastavenie, aby sa zistila príčina poruchy.

Časté otázky montážnych firiem

Dá sa termostat Avansa 2007 pripojiť na kotol s napätím 230 V AC?
Áno, termostat Avansa 2007 je kompatibilný s napätím 230 V AC, čo znamená, že môže byť pripojený k kotlu s touto napájanou.

Je termostat Avansa 2007 vhodný pre podlahové vykurovanie?
Áno, termostat Avansa 2007 je vhodný pre podlahové vykurovanie, ale je dôležité nastaviť citlivosť zapnutia na +0/-0,2 °C, aby sa zabezpečila optimálna účinnosť.

Je termostat Avansa 2007 vhodný pre chladenie?
Áno, termostat Avansa 2007 je nastaviteľný pre systémy s vykurovaním alebo chladením, čo znamená, že môže byť použitý aj pre chladenie.

Je termostat Avansa 2007 vhodný pre kondenzačný kotol?
Áno, termostat Avansa 2007 je vhodný pre kondenzačný kotol, ale je dôležité zabezpečiť, že je pripojený k správnemu napätiu a že je dostatočný prúdový výkon.

Je termostat Avansa 2007 vhodný pre systémy s obehovým čerpadlom?
Áno, termostat Avansa 2007 má ochrannú funkciu čerpadla, ktorá zabezpečuje, že čerpadlo sa každý deň o 12:00 hod zapne na jednu minútu, ak nie je zapnuté viac ako 24 hodín podľa programu.

Je termostat Avansa 2007 vhodný pre systémy s hydraulickým pripojením?
Áno, termostat Avansa 2007 je vhodný pre systémy s hydraulickým pripojením, ale je dôležité zabezpečiť, že je dostatočný tlak v systéme.
