Sortiment odťahov spalín a dymovodov zahŕňa všetky komponenty potrebné na zostavenie odvodu spalín od kondenzačných a turbo kotlov. Nájdete tu koaxiálne sacie a výtlačné zostavy, adaptéry pre prechod medzi rôznymi diametrami, kolená s rôznymi uhlami, rozdvojovacie členy, prechodky, vodorovné zostavy aj prípojné rampy. Produkty sú dostupné pre kotly značiek Protherm a Vaillant a pokrývajú najbežnejšie dimenzie: 60/100 mm a 80/125 mm.

Typy a rozdelenie komponentov

Systémy odvodu spalín sa delia podľa viacerých kritérií:

• Koaxiálne systémy (vzduch/spaliny) – vnútorným potrubím odchádzajú spaliny, vonkajším plášťom vstupuje spaľovací vzduch. Typické dimenzie sú 60/100 mm a 80/125 mm.

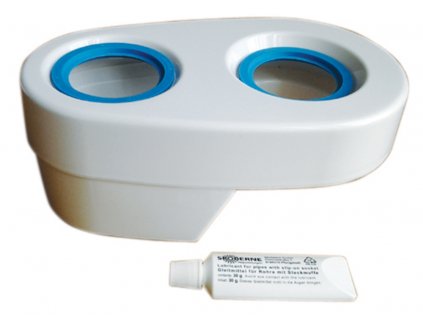

• Dvojrúrkové systémy – spaliny a vzduch vedú oddelené potrubia s priemerom 80 mm. Na prepojenie kotla s dvojrúrkovým systémom slúžia rozdvojovacie členy, ako napríklad Protherm Člen rozdvojovací Ø 2 × 80 mm.

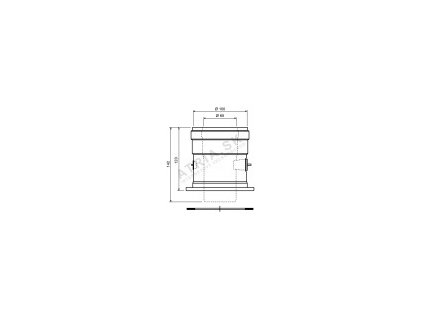

• Adaptéry a prechodky – umožňujú prechod medzi rôznymi priemernými radmi alebo napojenie na existujúce rozvody. Typickými príkladmi sú adaptér na dymovody 60/100 mm a adaptér na dymovody 80/125 mm od Prothermu, rovnako adaptér 80/125 mm od Vaillantu.
• Kolená – slúžia na smerovanie trasy spalín. Koleno Ø 80/125 mm – 90° s inšpekčným otvorom umožňuje navyše prístup pri čistení a kontrole.

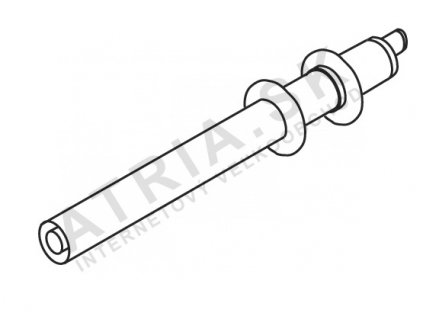

• Vodorovné zostavy – kompletné súpravy pre horizontálne vyústenie, napr. zostava vodorovná 60/100 mm – 0,8 m.

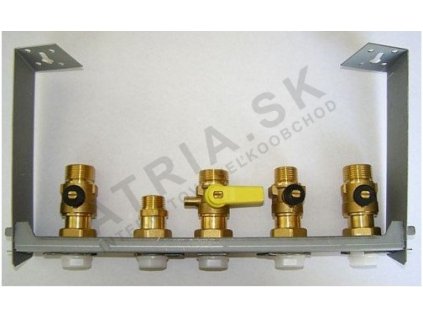

• Prípojné rampy – zabezpečujú napojenie kotla na medenú inštaláciu, ako je pripojovacia rampa ku kotlom Protherm pre medené rúrky.

Kritériá výberu pri návrhu

Správny výber komponentov závisí od niekoľkých technických parametrov:

• Výkon kotla – vyšší výkon vyžaduje väčší priemer odťahu. Dimenzia 60/100 mm je určená pre kotly nižšieho výkonu, 80/125 mm pre výkonnejšie zariadenia.
• Typ kotla a jeho certifikácia – každý výrobca kotla predpisuje použitie schválených komponentov. Miešanie komponentov rôznych výrobcov bez príslušného certifikátu nie je prípustné.
• Dĺžka a počet kolien – každý výrobca udáva maximálnu ekvivalentnú dĺžku spalinového systému. Každé koleno 90° sa zarátava ako ekvivalent určitej dĺžky rovného úseku. Tieto hodnoty je nevyhnutné dodržať, inak kotol nemusí správne fungovať alebo môže dôjsť k zvýšeniu protitlaku.
• Materiálová kompatibilita – kondenzačné kotly produkujú kyslý kondenzát, preto musia byť všetky komponenty z materiálov odolných voči kondenzátu (plast PP alebo nerezová oceľ).
• Spôsob vyústenia – vodorovné (cez fasádu) alebo zvislé (cez strechu) vyústenie podmieňuje výber zostáv a potrebných tvaroviek.

Na čo si dať pozor pri montáži

Pri inštalácii spalinových systémov treba dodržať niekoľko zásad, ktoré priamo ovplyvňujú bezpečnosť a funkčnosť celého zariadenia:

• Spoje musia byť tesné a zaistené podľa pokynov výrobcu – netesnosť vedie k úniku spalín do obytného priestoru.
• Vodorovné úseky sa navrhujú so sklonom minimálne 3° smerom ku kotlu, aby kondenzát odtekal späť do kotla, nie von.
• Inšpekčné otvory na kolenách musia zostať prístupné aj po zakrytí konštrukciou.
• Prechod cez horľavú konštrukciu (stena, strop) vyžaduje použitie príslušných protipožiarnych manžiet alebo priechodiek.
• Vonkajšia časť vyústenia musí byť umiestnená tak, aby spaliny nemohli byť nasávané späť do priestoru alebo do srkacieho potrubia susedného kotla.
• Po dokončení montáže je povinná tlaková skúška tesnenia spojov pred uvedením kotla do prevádzky.

Časté otázky

Je možné kombinovať komponenty Protherm a Vaillant v jednom systéme?

Nie. Hoci niektoré rozmery sú totožné, každý výrobca kotla schvaľuje konkrétne komponenty svojho systému. Použitie neschválených komponentov môže viesť k strate záruky na kotol a potenciálnemu nebezpečenstvu úniku spalín. Vždy je potrebné použiť komponenty predpísané výrobcom daného kotla.

Ako sa určí, či stačí dimenzia 60/100 mm alebo je potrebná 80/125 mm?

Rozhodujúcim faktorom je výkon kotla a celková ekvivalentná dĺžka spalinového systému. Výrobca kotla v montážnom návode uvádza maximálnu prípustnú ekvivalentnú dĺžku pre každú dimenziu. Ak navrhnutá trasa (vrátane kolien) túto hodnotu prekračuje, je nutné použiť väčší priemer alebo siahnuť po redukčnom adaptéri na prechod do väčšej dimenzie.

Prečo má koleno inšpekčný otvor a je jeho použitie povinné?

Inšpekčný otvor na kolene umožňuje vizuálnu kontrolu vnútra potrubia, meranie spalín aj čistenie bez nutnosti demontáže celého úseku. Niektoré servisné predpisy a revízne normy vyžadujú, aby bol inšpekčný otvor prístupný na každej zmene smeru nad určitou dĺžkou systému. Jeho konkrétne umiestnenie a povinnosť použitia závisí od platných technických noriem a požiadaviek výrobcu kotla.
