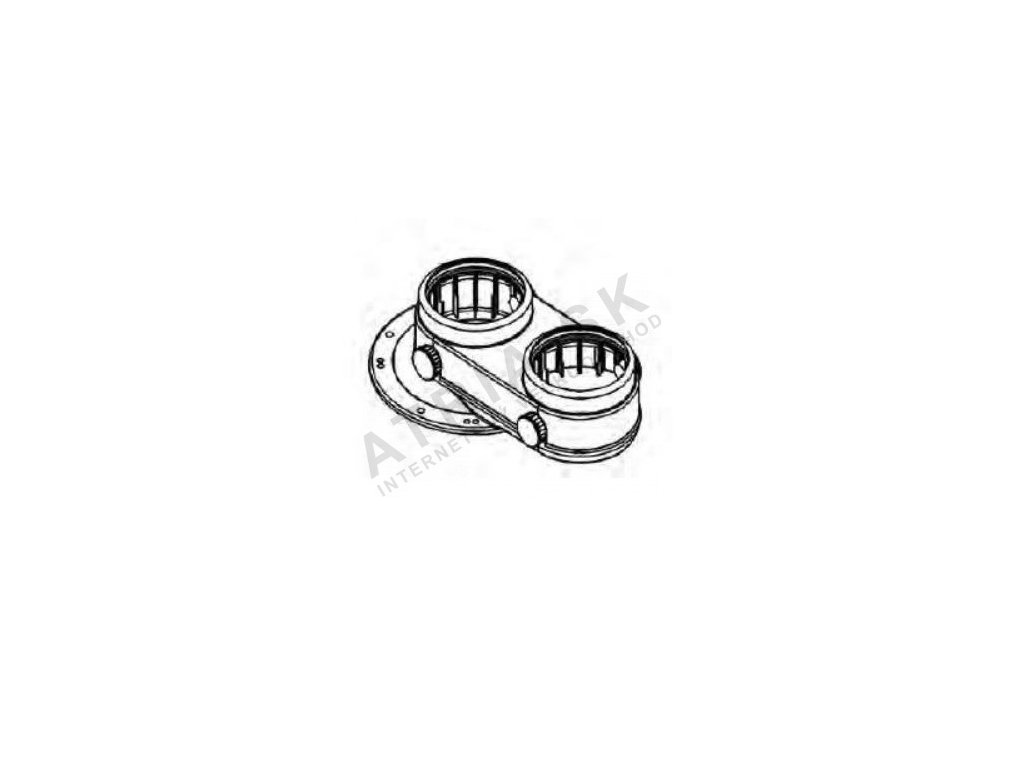

Protherm Člen rozdvojovací 2 x Ø 80 mm R2K
Kód: 0020276092Súvisiaci tovar
Podrobný popis
Účel dielu a princíp oddeleného vedenia spalín
Rozdvojovací člen 2× Ø 80 mm R2K slúži na prechod zo spoločného hrdla kotla na oddelené (nekoaxiálne) vedenie nasávania a odvodu spalín. Jednou stranou sa napojí priamo na výstup kotla, druhou stranou rozdelí prúd na dve nezávislé vetvy, každú s vlastným priemerom 80 mm. Pre montážnych firiem je toto riešenie potrebné vždy, keď trasa nasávacieho a odvodového potrubia musí ísť odlišnými smermi – napríklad cez rôzne steny, šachty alebo popri prekážkach v dispozícii kotolne – a spoločné koaxiálne potrubie by tade neprešlo.
Parametre a obsah balenia
Materiál: plast. Typ vedenia: oddelené, 2× Ø 80 mm. Tlaková strata dielu: 0,5 Em.
Balenie obsahuje:
- 1× rozdvojovací člen s odbočkami
- 1× tesnenie vzduchovej časti na strane kotla
- 2× tesnenie Ø 80 mm
- 4× samorezná skrutka
Montáž
Člen sa nasadí priamo na výstupné hrdlo kotla, pričom tesnenie vzduchovej časti patrí na stranu smerom ku kotlu – oddelene od dvoch tesnení Ø 80 mm, ktoré sa použijú na obe odbočky pri napojení nasávacieho a odvodového potrubia. Spoj sa zaistí štyrmi dodanými samoreznými skrutkami. Pri výpočte celkovej dĺžky a tlakovej straty sústavy sa k trase pripočíta hodnota 0,5 Em tohto člena spolu so stratami ostatných komponentov na danej vetve.
Kompatibilita a obmedzenia
Diel je určený pre kotly Gepard Condens, Lev 25 KKZ90 a Lev Heliotwin. Nie je určený pre závesné (nástenné) vyhotovenie kotla Lev – s touto verziou sa nepoužíva.
Časté otázky montážnych firiem k tomuto modelu
Kedy sa volí oddelené vedenie namiesto koaxiálneho?
Vtedy, keď nasávanie a odvod spalín nemôžu ísť spoločnou koaxiálnou rúrou – napríklad keď nasávanie vedie cez inú stenu alebo šachtu než odvod, alebo si to vynúti dispozícia fasády či komína.
Prečo tento diel nie je určený pre závesný Lev?
R2K je konštrukčne riešený pre stacionárne vyhotovenia (Gepard Condens, Lev 25 KKZ90, Lev Heliotwin). So závesnou verziou Lev nie je kompatibilný, a preto sa pri nej nepoužíva.
Kam presne patrí tesnenie vzduchovej časti?
Na stranu smerom ku kotlu, medzi jeho hrdlo a rozdvojovací člen – nezamieňať s dvojicou tesnení Ø 80 mm, ktoré patria na obe odbočky pre nasávacie a odvodové potrubie.
Môžu mať nasávacia a odvodová vetva rôznu dĺžku?
Áno, pri oddelenom vedení sa obe trasy počítajú samostatne. Tlaková strata rozdvojovacieho člena (0,5 Em) sa pripočíta k vetve, na ktorej je zapojený, a výsledný súčet každej vetvy sa porovná s maximom povoleným pre daný kotol.
Stačia dodané skrutky a tesnenia na celú montáž, alebo treba dokupovať ďalšie?
Balenie obsahuje kompletnú sadu pre pripojenie člena k hrdlu kotla a k obom odbočkám (tesnenie vzduchovej časti, 2× tesnenie Ø 80 mm, 4× samorezná skrutka) – na samotný rozdvojovací člen nie je potrebné dokupovať nič navyše.
Je plastové vyhotovenie vhodné na trvalé použitie v systéme?
Áno, ide o originálny diel vyrobený z plastu priamo pre systém odvodu spalín kotlov Protherm, nie o univerzálnu náhradu.
Dodatočné parametre
| Kategória: | Dymovody Protherm |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 2 kg |
| Priemer: | 80 mm |
