Čo kategória obsahuje

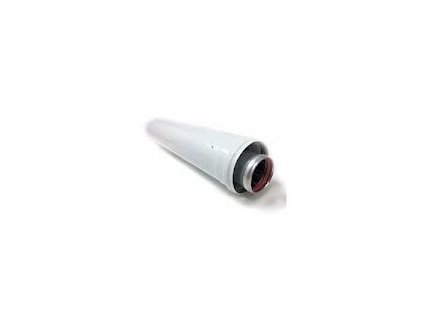

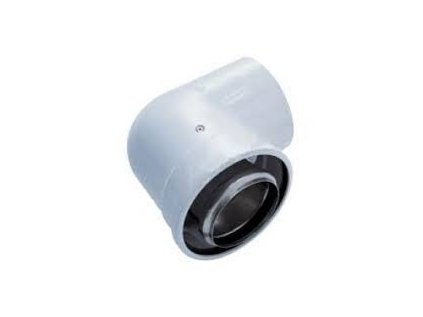

Koncentrický dymovod 80/125 mm predstavuje systém koaxiálneho vedenia spalín a spaľovacieho vzduchu pre kondenzačné kotly a turbo spotrebiče s uzavretou spaľovacou komorou. Vnútorná rúra priemeru 80 mm odvádza spaliny, vonkajší plášť priemeru 125 mm privádza spaľovací vzduch z exteriéru. Sortiment zahŕňa predĺženia rôznych dĺžok (500 mm, 1000 mm, 2000 mm), kolená 80/125 mm vrátane variantu s dvojicou kolien 45°, strešné príruby pre rovné aj šikmé strechy so sklonom 25–45°.

Základné princípy návrhu trasy

Hydraulický výpočet trasy musí rešpektovať maximálnu ekvivalentnú dĺžku, ktorú stanovuje výrobca kotla – každý kus predĺženia a každé koleno sa premietajú do tzv. aerodynamickej odporovej hodnoty. Koleno 90° typicky zodpovedá odporu priamej rúry dĺžky 1 m, koleno 45° polovičnému. Celková ekvivalentná dĺžka nesmie prekročiť limit udaný v montážnom návode kotla.

Pri vedení cez šikmú strechu sa musí použiť špeciálna strešná príruba určená pre príslušný sklon – štandardná príruba pre rovnú strechu nie je zameniteľná. Sklon strešnej roviny priamo ovplyvňuje výšku vyústenia nad krytinou a musí spĺňať požiadavky normy na minimálnu výšku ústia nad strechou.

Inštalačné zásady a časté chyby

Koaxiálne systémy 80/125 mm sú určené výhradne pre spotrebiče kategórie C, teda s uzavretou spaľovacou komorou. Nesmú sa kombinovať s kotlami kategórie B, ktoré sú závislé od vzduchu v miestnosti.

Spoje jednotlivých dielcov musia byť správne zasunuté v smere od kotla smerom von – opačná orientácia hrozí kondenzátovým presakovaním do objektu. Tesnenia nesmú byť mastené mazivami na báze ropy; použiť možno iba prípravky schválené výrobcom systému. Dymovod nesmie byť vedený cez požiarne úseky bez certifikovaného prestupu.

Vonkajšia časť dymovodu vyčnievajúca nad strechu alebo fasádu musí byť mechanicky kotvená tak, aby odolala zaťaženiu vetrom. Strešná príruba zabraňuje prieniku zrážkovej vody, jej správne uloženie do krytiny je súčasťou tesnenia obálky budovy.

Výber správnych dielcov

Pri zostavovaní trasy je vhodné najprv určiť polohu kotla a miesto vyústenia, zakresliť trasu s ohybmi a až potom dimenzovať počet a typ predĺžení. Kolená 45° použité v páre nahrádzajú jedno koleno 90° s menším aerodynamickým odporom a zároveň umožňujú plynulejší prechod trasy. Všetky komponenty musia pochádzať z toho istého systému – miešanie dielcov rôznych výrobcov nie je prípustné a ruší zodpovednosť za systém.

Časté otázky

Môžem predĺžiť dymovod ľubovoľným počtom predĺžení?

Nie. Maximálnu ekvivalentnú dĺžku dymovodu určuje výrobca kotla v montážnom návode. Jej prekročenie znižuje výkon, zvyšuje obsah CO v spalinách a môže viesť k poruche alebo neštartovaniu kotla.

Aký je rozdiel medzi strešnou prírubou pre rovnú a šikmú strechu?

Príruba pre šikmú strechu je geometricky prispôsobená sklonu krytiny (napr. 25–45°), aby ústie dymovodu smerovalo zvisle nahor bez ohľadu na sklon strechy. Príruba pre rovnú strechu takúto korekciu nemá a na šikmej streche nie je použiteľná.

Je možné viesť koaxiálny dymovod horizontálne?

Horizontálne úseky sú prípustné, ale musia mať mierny spád (min. 3°) smerom ku kotlu, aby kondenzát odtekál späť do kotlového sifónu a nevytváral zátku v dymovode. Správny sklon je nutné dodržať pri každom horizontálnom predĺžení.
