DAB

Prehľad sortimentu DAB

Kategória DAB na vykurujem.sk združuje obehové čerpadlá talianskej značky DAB určené predovšetkým pre nízkoteplotné a stredoteplotné vykurovacie sústavy s núteným obehom. Základom ponuky sú čerpadlá rady EVOSTA2 a EVOTRON, dostupné v rôznych hydraulických veľkostiach – konkrétne s osovou vzdialenosťou 130 mm a 180 mm. Okrem samostatných čerpadiel je v kategórii k dispozícii aj model DAB VA35/130.

Súčasťou ponuky sú aj kompletné montážne sady so šróbením, ktoré zjednodušujú inštaláciu a skracujú čas montáže. Jedna zo sád integruje filtračnú guľovú armatúru (FILTERBALL) a ďalšia variant počíta so záložným zdrojom napájania pre prípad výpadku elektrickej siete – vhodné riešenie pre kotolne s požiadavkou na nepretržitú prevádzku.

Technické parametre a výber čerpadla

Pri návrhu obehového čerpadla pre vykurovací okruh je rozhodujúcich niekoľko parametrov:

• Požadovaný prietok (m³/h) – stanovuje sa z tepelného výkonu okruhu a teplotného spádu sústavy.
• Celková tlaková strata okruhu (Pa alebo kPa) – súčet odporov potrubí, armatúr, vykurovacích telies a kotla. Čerpadlo musí túto stratu pokryť na zvolenom pracovnom bode.
• Osová vzdialenosť – v ponuke sa vyskytujú varianty 130 mm a 180 mm; výber závisí od priestorových možností strojovne a existujúceho rozvodného systému.
• Trieda energetickej účinnosti – čerpadlá EVOTRON a EVOSTA2 patria do kategórie vysokoúčinných čerpadiel s elektronicky riadeným motorom (EC motor), čo zodpovedá požiadavkám nariadenia ErP.

Číselné označenie v názve (napr. 40-70, 40, 60, 80) odkazuje na hydraulické charakteristiky – maximálny prietok a dopravnú výšku. Pri dimenzovaní je vhodné pracovať s pracovnou krivkou čerpadla a charakteristikou okruhu, nie len s nominálnymi hodnotami.

Rady EVOSTA2 a EVOTRON – rozdiely a použitie

Rada EVOSTA2 je určená pre bežné jednorodinné a menšie bytové vykurovacie sústavy. Elektronická regulácia umožňuje automatické nastavenie výkonu podľa aktuálnej potreby okruhu, čím sa minimalizuje spotreba elektrickej energie počas čiastočného zaťaženia.

Rada EVOTRON je k dispozícii vo viacerých hydraulických veľkostiach (40, 60, 80) s osovými vzdialenosťami 130 mm a 180 mm, čo umožňuje pokryť širší rozsah hydraulických požiadaviek – od menších rodinných domov až po väčšie rozvodné systémy s vyššími tlakovými stratami.

Montáž a inštalácia – na čo dávať pozor

Správna inštalácia obehového čerpadla DAB vyžaduje dodržanie niekoľkých zásad:

• Čerpadlo sa inštaluje výhradne na vratnú vetvu vykurovacej sústavy, pred vstup do kotla – znižuje sa tým tepelné namáhanie tesnení a elektroniky.
• Os rotora musí byť v horizontálnej polohe; zvislá inštalácia so smerujúcou osi nahor nie je prípustná, pokiaľ výrobca neuvádza inak.
• Sady so šróbením uľahčujú výmenu a servis – umožňujú demontáž čerpadla bez vypúšťania celého okruhu pri použití guľových uzáverov so šróbením.
• Pri inštalácii sady s filtrom (FILTERBALL) je nutné sledovať smer prietoku média a pravidelne kontrolovať zanášanie filtračného prvku.
• Variant so záložným zdrojom napájania vyžaduje správne dimenzovanie záložného akumulátora a pravidelnú kontrolu jeho stavu nabitia.
• Po inštalácii je nevyhnutné odvzdušniť čerpadlo a overiť správnosť smeru rotácie pred uvedením do prevádzky.

Časté otázky

Aký je rozdiel medzi radou EVOSTA2 a EVOTRON?

EVOSTA2 je kompaktné čerpadlo pre bežné vykurovacie okruhy rodinných domov s automatickou reguláciou výkonu. EVOTRON je dostupný vo viacerých hydraulických veľkostiach (40, 60, 80) a pokrýva širšie spektrum prietokových a tlakových požiadaviek, vhodný aj pre rozsiahlejšie vykurovacie sústavy.

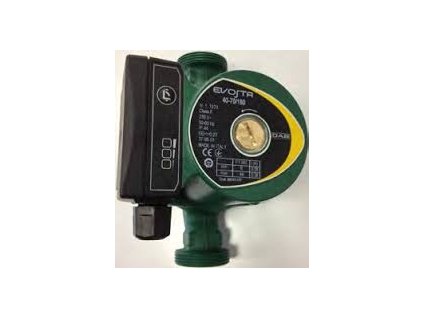

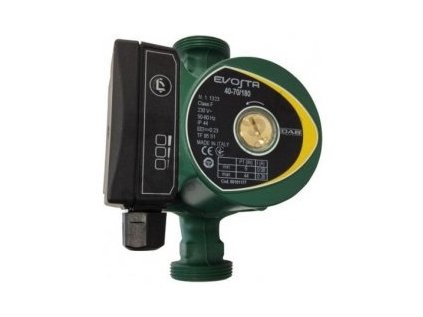

Na čo slúži záložný zdroj v sade EVOSTA2 40-70/180 + záložný zdroj?

Záložný zdroj zabezpečuje nepretržitú prevádzku obehového čerpadla pri výpadku napájania zo siete. Je to riešenie pre objekty, kde prerušenie obehu média môže spôsobiť poškodenie kotla alebo zamrznutie rozvodov – napríklad rekreačné objekty alebo kotolne bez záložného generátora.

Ako vybrať správnu osovú vzdialenosť – 130 mm alebo 180 mm?

Osová vzdialenosť musí zodpovedať existujúcemu alebo projektovanému rozvozu potrubia. Pri rekonštrukciách sa spravidla vychádza z rozteče prípojok pôvodného čerpadla. Pri novej inštalácii sa voľba 130 mm alebo 180 mm riadi dispozičnými možnosťami strojovne a požiadavkami hydraulickej schémy.
