Avansa Lithium 700 W + batéria 55Ah

Podrobný popis

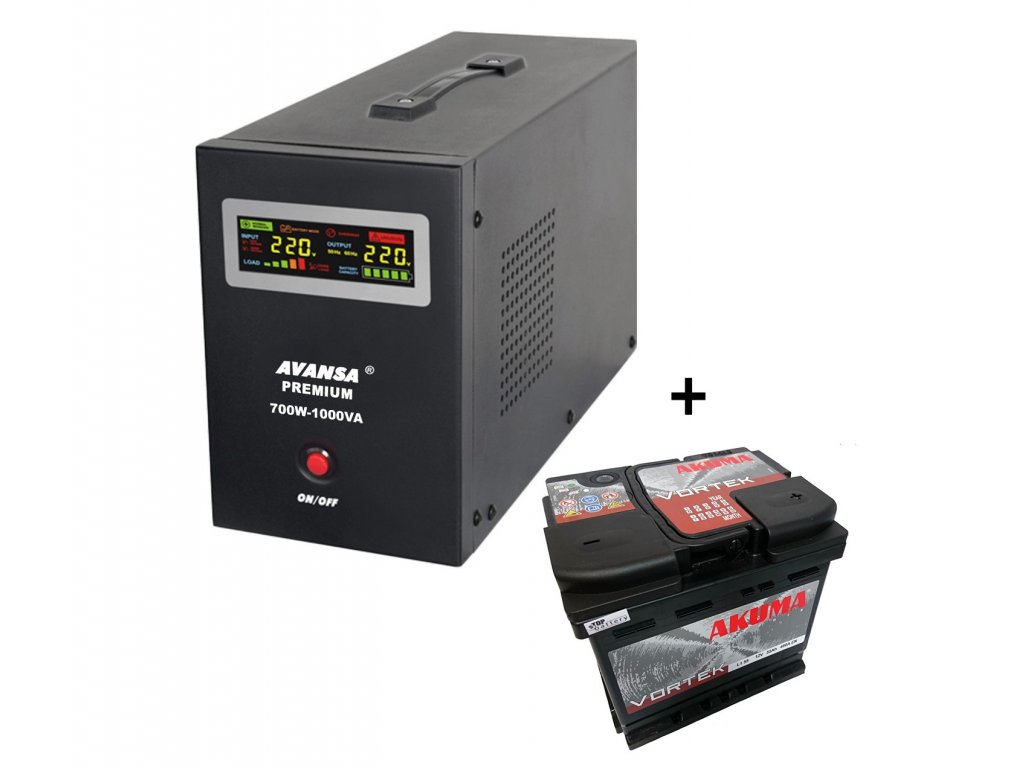

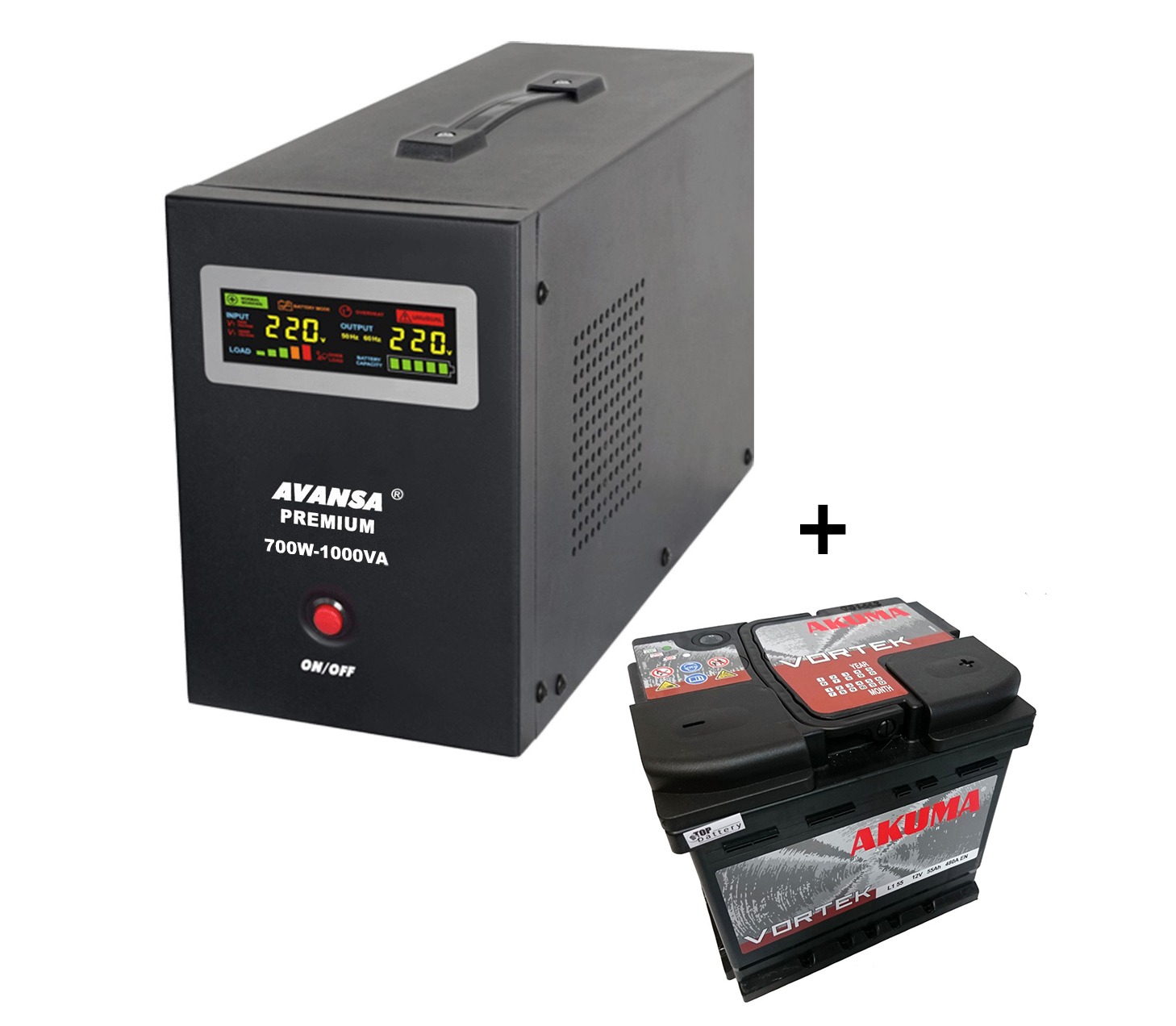

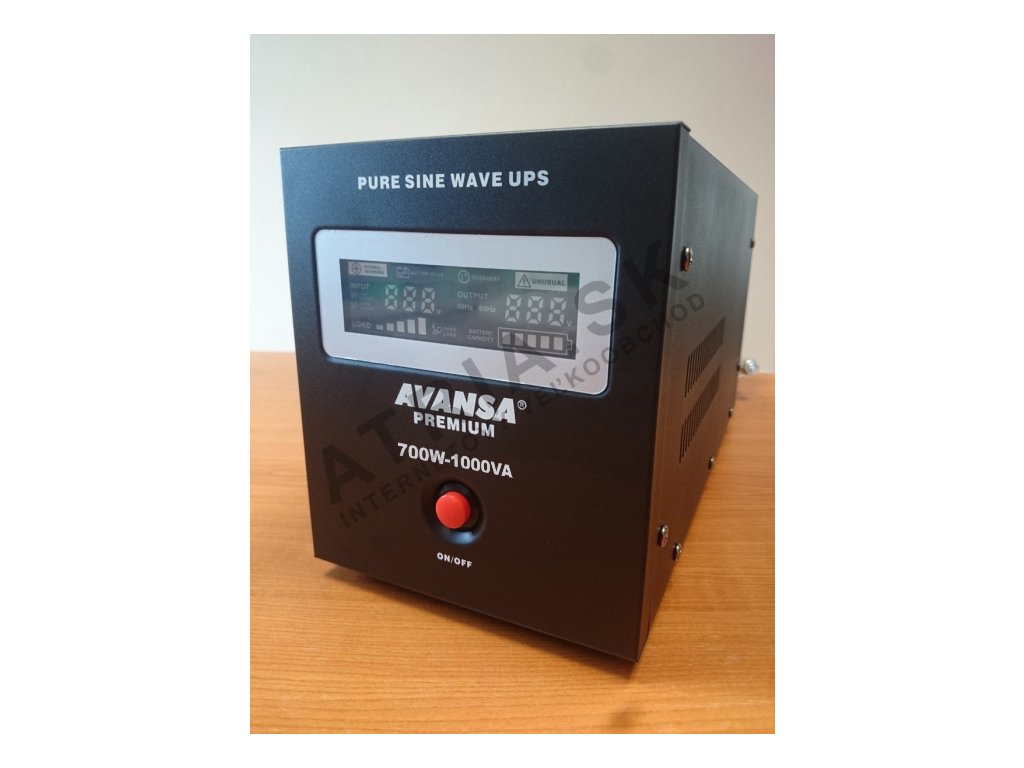

AVANSA LITHIUM 700W-1000VA + AKUMA Vortek+ 12V 55Ah 480A – set na zálohovanie kotla

Set tvorí záložný zdroj s mikroprocesorovým riadením a toroidným transformátorom a k nemu olovená štartovacia batéria s kapacitou 55 Ah. Kým sieť funguje, zdroj stabilizuje napätie a batériu dobíja; pri výpadku z nej vyrába striedavé napätie 230 V pre čerpadlo a elektroniku kotla.

Parametre zdroja

• Zdanlivý / činný výkon: 1000 VA / 700 W
• Rozsah vstupu: 170–270 V AC pri 45–65 Hz
• Napätie na výstupe: 230 V AC ±3 % z batérie, 190–245 V AC zo siete cez AVR
• Frekvencia: 50/60 Hz ±0,3 Hz
• Priebeh: čistá sínusoida, skreslenie ≤ 3 %
• Čas prepnutia: ≤ 4 ms
• Batéria: 12 V DC, olovená (LEA) alebo LiFePO4 (PO4)
• Nabíjanie: 5, 10, 15 alebo 20 A
• Vnútro: toroidný transformátor, výkonové tranzistory MOSFET, 32-bitový procesor
• Ventilátor: s elektronickou reguláciou otáčok

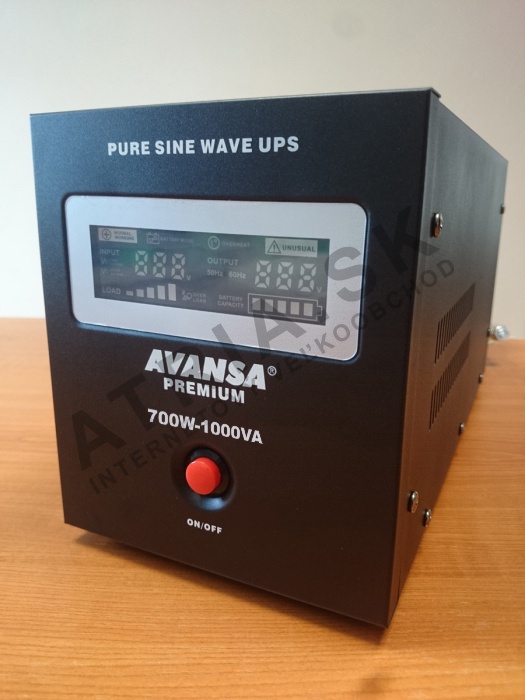

• Obsluha: farebný LED displej a päť tlačidiel (MENU, SET/EXIT, UP, DOWN, ON/OFF)

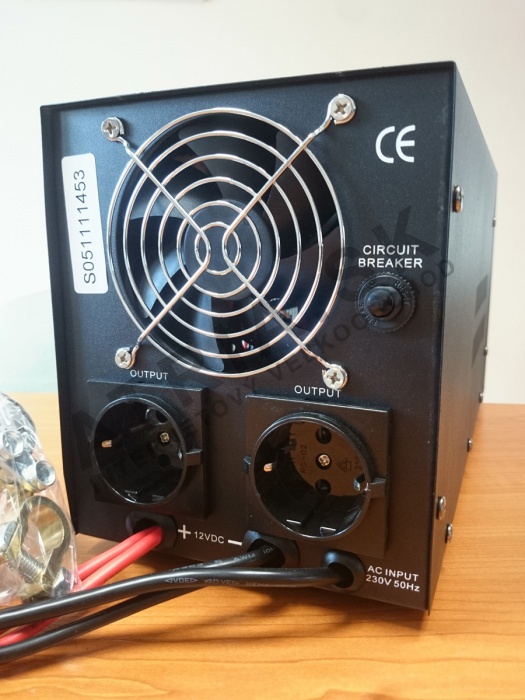

• Zásuvky: 2× Schuko, ochranný istič
• Prostredie: 0–40 °C, vlhkosť 10–90 %; uskladnenie −15 až +45 °C

Parametre batérie

AKUMA Vortek+ 12V 55Ah 480A je bezúdržbová štartovacia autobatéria s technológiou olovo-vápnik (Pb/Ca) a nízkym samovybíjaním. Stav nabitia prezradí indikátor „magické oko“. Štartovací prúd 480 A (EN, −18 °C), rozmery 207 × 175 × 190 mm, hmotnosť 12,6 kg, uchytenie B13.

Nastavenie pre batériu zo setu: z výroby je zdroj pripravený na batériu LiFePO4 s kapacitou 100 Ah. Pred prvým nabíjaním v menu prepnite typ batérie na LEA a nabíjací prúd na 5 A (približne 0,1 C pri 55 Ah).

Výpadok elektriny príde pri kotle na tuhé palivo najčastejšie práve vtedy, keď je ohnisko plne rozhorené. Čerpadlo stojí, voda v sústave necirkuluje a kotol sa začína prehrievať. Úlohou tohto setu je udržať čerpadlo a riadiacu jednotku kotla pod napätím, kým sa oheň neutlmí alebo kým sa elektrina nevráti. Využijete ho aj pri plynovom kotle, ktorý bez elektroniky nenaštartuje.

Čo sa deje pri výpadku

Zdroj sieť neustále sleduje. Kým je napätie v poriadku, posiela ho na výstup cez regulátor AVR (190–245 V) a súčasne dobíja batériu. Stačí, aby kleslo pod 170 V, stúplo nad 270 V alebo úplne zmizlo, a do 4 ms preberá výstup invertor, ktorý z 12 V batérie tvorí čistú sínusoidu 230 V. Po obnovení siete sa zdroj vráti do sieťového režimu bez zásahu obsluhy.

Uvedenie setu do prevádzky

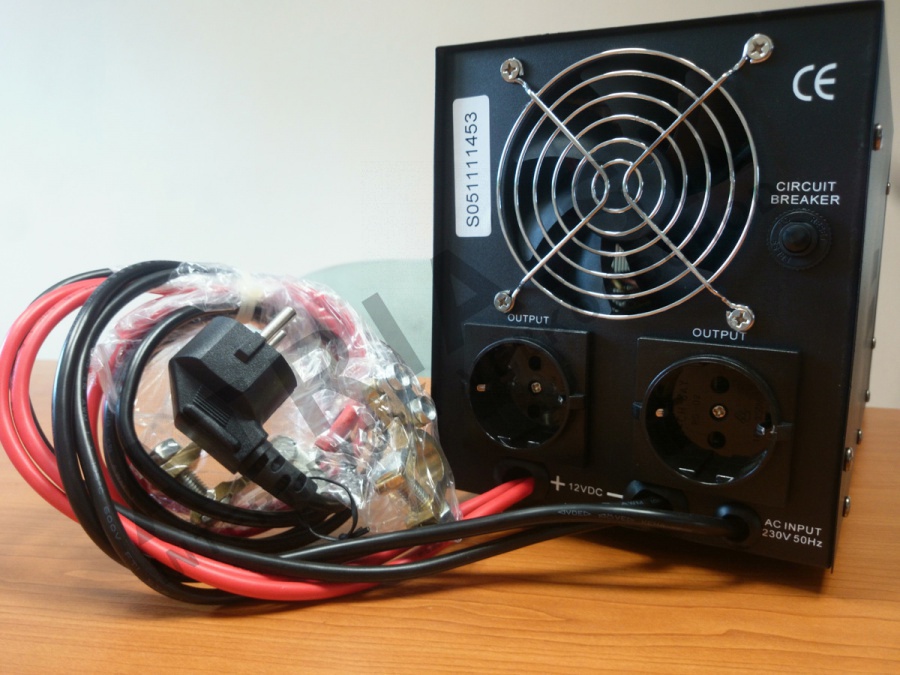

• Batériu postavte vedľa zdroja a pripojte ju ako prvú: červený kábel na +, čierny na −. Opačné zapojenie zdroj zničí.
• Zdroj zapojte do uzemnenej zásuvky 230 V – vidlica musí ostať v zásuvke po celý čas prevádzky.
• Zapnite ho tlačidlom ON/OFF; podržte ho zhruba 3 s, kým sa neozve pípnutie.
• V menu nastavte typ batérie LEA a nabíjací prúd 5 A: MENU vyberá položku, SET/EXIT otvára a ukladá zmenu, UP/DOWN mení hodnotu.
• Až potom pripojte čerpadlo a elektroniku kotla a zapínajte ich jedno po druhom.

Ďalšie hodnoty pre olovenú batériu: nabíjacie napätie CYC 13,9–14,5 V, udržiavacie FLO 13,3–13,9 V. Po resete na výrobné hodnoty zostane typ LEA, nabíjací prúd si však overte. Funkciu zálohy vyskúšate vypnutím ističa fázy.

Bezpečné umiestnenie

• okolo skrinky zdroja nechať voľných minimálne 30 cm, miestnosť suchá a vetraná,
• v blízkosti zdroja ani batérie žiadne palivo a horľaviny,
• výstup nespájať s rozvodmi v dome, zdroj nenapájať z elektrocentrály,
• čerpadlá a motory s veľkým rozbehovým prúdom do 30 % menovitého výkonu.

Starostlivosť o batériu

Dolievanie elektrolytu odpadá. Raz za čas sa pozrite do kontrolného okienka „magické oko“, očistite póly a skontrolujte dotiahnutie svoriek. Po každom dlhšom výpadku nechajte batériu dobiť do plna – olovená batéria, ktorá zostane dlho vybitá, rýchlo stráca kapacitu.

Koľko vydrží záloha

S plne nabitou batériou 55 Ah rátajte orientačne s približne 3 hodinami pri odbere 100 W, 1,5 hodinou pri 200 W a zhruba hodinou pri 300 W. Skutočný čas ovplyvní teplota a vek batérie.

Keď potrebujete viac

Štartovacia autobatéria znesie občasné výpadky, opakované hlboké vybíjanie jej však skracuje život. Ak sa výpadky u vás opakujú často, oplatí sa hlbokocyklická batéria AGM alebo GEL, prípadne LiFePO4 – zdroj si s nimi poradí, stačí upraviť nastavenie v menu.

Časté otázky

• Ako si vybrať správny výkon (W) záložného zdroja? Musí pokryť príkon pripojeného obehového čerpadla (prípadne aj elektroniky kotla) s dostatočnou rezervou - príkon čerpadla nájdete v jeho vlastných technických parametroch (bežne rádovo desiatky až stovky W).
• Je batéria súčasťou dodávky? Pri samostatnom UPS module spravidla nie, tento set ju však obsahuje - dodáva sa s bezúdržbovou olovenou batériou AKUMA Vortek+ 12V 55Ah 480A. Pred prvým spustením v menu zdroja nastavte typ batérie LEA a nabíjací prúd 5 A.
• Ako dlho vydrží záloha bežať? Závisí od kapacity pripojenej batérie (Ah) a od skutočného príkonu pripojeného spotrebiča - vyššia kapacita batérie predĺži čas zálohy.
• Musí zapojenie vykonať odborník? Áno, zapojenie do elektrického obvodu kotla/čerpadla odporúčame nechať skontrolovať elektrikárom alebo kúrenárskym technikom.
