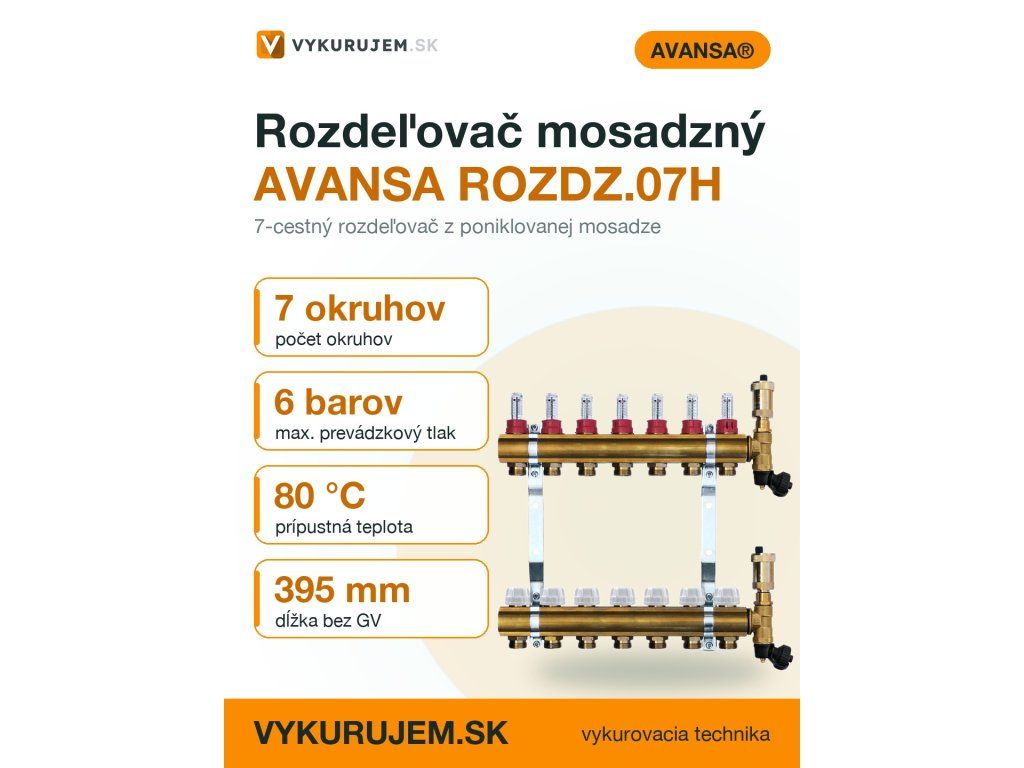

Rozdeľovač podlahového kúrenia AVANSA – 7-cestný mosadzný

Podrobný popis

Rozdeľovač AVANSA 7-cestný je vyrobený pre profesionálne vykurovacie systémy, pričom sa najčastejšie využíva v modernizácii starších budov aj v novostavbách s rozmanitými potrubiami. Je zároveň vhodný pre montážne firmy pracujúce s podlahovým kúrením i systémami chladiacim, kde sa vyžaduje stabilná a dlhodobo spoľahlivá konštrukcia. Montážná firma pri inštalácii tento typ rozdeľovača považuje za výhodný kvôli integrovanej regulácii a jednoduchej montáži. Pretože je vyrobený na Slovensku, môže byť skladovo dostupný v kratších lehotách.

Technické parametre

Parametre ako maximálny tlak a teplota sú dôležité hlavne pre projektanta, keď je potrebné zabezpečiť, že celý systém bude fungovať v optimálnych podmienkach. Minimálny tlak a prevádzková teplota -10 °C do 120 °C tiež zaručujú univerzálnosť pri použití v rôznych klimatických oblastiach.

Montáž a pripojenie

Inštalácia 7-cestného rozdeľovača AVANSA vyžaduje pevné uchytenie do skrinky alebo priame upevnenie na stenu. Pripojenie k systému vyžaduje klasické zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK. Dôležitou časťou procesu je kontrolovanie toho, či sú všetky pripojenia pevne naskrutkované a či sú tesnenia EPDM v dobrých podmienkach. Ďalším kľúčovým bodom je kalibrácia prietokomerov pre jednotlivé okruhy. Nevhodné nastavenie prietoku vedie ku nerovnomernému vykurovaniu miestností. Chyby pri montáži často zahŕňajú nedostatočnú izoláciu alebo omyle pri pripojení vetiev.

Nasledujúci postup:

1. Fixácia do skrinky alebo na stenu.
2. Pripojenie prívodu a spiatočky (1") k rozdeľovačovi.
3. Montáž zverných spojoviek na jednotlivé vetvy.
4. Otvorenie automatického odvzdušňovacieho ventilu a napustenie systému.
5. Kalibrácia prietokomerov pre každý okruh podľa dimenzačného plánu.

Pred spustením systému sa odporúča prejsť všetky pripojenia a overiť, že každý ventil je vo funkcii a všetky tesnenia sú pevné.

Kompatibilita a príslušenstvo

Rozdeľovač AVANSA 7-cestný je kompatibilný s potrubím PEX-AL-PEX 16 × 2, ako aj s pripojovacími zvierkami zodpovedajúcimi týmto rozmerom. Súvisiacim príslušenstvom je napr. skrinka pre rozdeľovače 435 mm, guľové ventily s teplomermi a spojkami s vnútorným závitom. Aby bola inštalácia úplná, je nutné kúpiť dodatočné zverné šróbenie a eventuálne skrinku. Použitie zmiernených motýľov v jednotlivých vetviciach môže poskytnúť vizuálne rozlíčenie medzi okruhmi a zjednodušiť ich identifikáciu pri servise.

Relevantné produkty:

• Skrinka pre rozdeľovače 435 mm – podomietková
• Guľový ventil priamy mosadzný pre rozdeľovač so šróbením 1" + teplomer 0°C – 80°C
• ČERVENÝ motýľ
• BOSCH Condens GC 2300i W 22/25 C + CR 120
• Rebrík rovný 600 × 940

Technické súvislosti pre projektanta

Rozdeľovač AVANSA funguje ako centrálny distribučný bod pre vykurovacie alebo chladiace kvapaliny. Jeho konštrukcia z poniklovej mosadze spolu s EPDM tesnením zaručuje odolnosť proti korózii aj chemickým následkom antikoróznych aditív v tekutej fáze. Z dôvodu vysokého počtu regulačných vetiev je hydraulické zapojenie pre projektanta zložitejšie. Každá vetva musí byť individuálne nastavená tak, aby vyhovovala hydrotermálnej charakteristike miestnosti a zároveň neohrozila stabilitu celej sústavy. Elektroaparatura nie je súčasťou tohto rozdeľovača, ale jeho hydraulická regulácia zahŕňa manuálny riadenie výtokov cez prietokomery. Dlhodoba prevádzka závisí od presnosti nastavenia každej vetvy a od pravidelnosti odvzdušňovania systému.

Servis a prevádzka

Aby bol rozdeľovač AVANSA v dobrých podminkách, je dôležitá pravidelná inšpekcia hydrauliky a mechanických častí. Odporúča sa preverenie každé 3 roky stavu tesnení, EPDM pásov a funkčnosti prietokomerov. Údržba zahŕňa aj očistu od nečistôt a korektívne odvzdušnenie systému. Dôležitým kontrolným bodom je testovanie guľových ventilov a ich schopnosť úplného uzatvorenia. Ak sa objaví zníženie prietoku v niektorej vetvi, je pravdepodobne problém s prietokomerom alebo zablokovaným filtrátom. Pri servise sa odporúča prejsť všetky pripojenia a preveriť, či sú bez trhlín.

Dôležité kroky servisu:

• Kontrola stavu EPDM tesnení.
• Testovanie guľových ventilov na únik.
• Regulácia prietokomerov podľa aktuálnej hydrauliky.
• Odvzdušnenie systému.
• Hygienická a estetická údržba povrchu mosadzných častí.

Pre dlhodobú životnosť je dôležitý aj pravidelný monitoring prítomnosti nečistôt v systéme a prípadne filterácia.

Časté otázky montážnych firiem

Dá sa tento rozdeľovač použiť aj pre chladiace systémy?
Áno. Rozdeľovač je schválený pre chladiace aj vyhrievacie systémy s vodou alebo vodnými zmesami so štandardnými antikoróznymi aditívami.

Je možné pripojiť tento rozdeľovač priamo na kotol?
Áno. Stále sa odporúča prepojiť rozdeľovač cez obehové čerpadlo, aby systém bol stabilnejší a zabraňuje sa kolíziam pri zmenách tlakov.

Môžeme montovať rozdeľovač mimo skrinky?
Môžete, avšak je vhodné prepojiť ho buď do izolovanej skrinke, alebo do priestoru s dostatočnou ochranou proti vlhkosti a teplote.

Je možné upraviť výkon prietokomerov po montáži?
Prietokomery majú pevnú kalibračnú skúsenosť, ale ich poloha a nastavenie môže byť ručne doladiené pre každý okruh.
