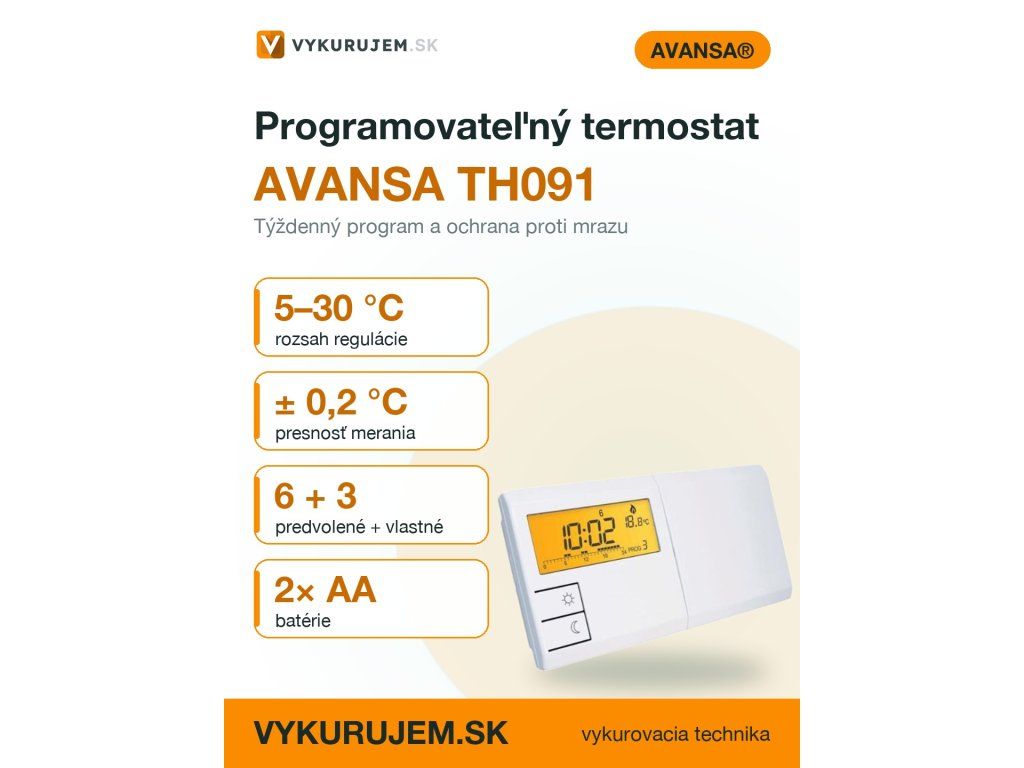

Programovateľný termostat AVANSA TH091 – týždenný regulátor

Podrobný popis

Programovateľný týždenný termostat AVANSA TH091 sa využíva v systémoch vykurovania, ktoré pracujú na princípe dvojbodového spínania. Je vhodný pre montážne firmy, ktoré pracujú s kotlami na plyn, elektrické kotly, kotly na pelety, drevo alebo uhlie. Termostat umožňuje nastaviť teplotný režim podľa denného alebo týždenného plánu, čo zabezpečuje efektívne využitie energií. Montážnou firmou sa rieši aj správne zapojenie do systému, nastavenie programov a zabezpečenie kompatibility s konkrétnym typom kotla. Termostat je vhodný aj pre víkendové domy, kde je dôležitá ochrana proti mrazu. V praxi sa využíva v kombinácii s inými príslušenstvami, ako sú regulátory alebo ekvitermické systémy.

Technické parametre

Prevedenie termostatu	drôtový
Napájanie	z batérie
Programy	6 prednastavených, 3 definované užívateľom
Batérie	2 alkalické batérie AA
Minimálna doba cyklu klimatizácie	5 minút
Presnosť hodín	+/- 70 s mesiac
Presnosť merania teploty	+/- 0,2 °C
Prevádzková teplota	0 - 40 °C
Prevádzková vlhkosť	5 - 90 % bez kondenzácie
Režim ovládania	vykurovanie alebo chladenie
Rozmery	154 x 80 x 30 mm
Rozsah merania teploty	0 - 34,5 °C (krok 0,2 °C)
Rozsah regulácie teploty	5 - 30 °C (krok 0,2 °C)
Skladovacia teplota	-20 až 60 °C
Spínanie	0 - 230 V AC 50 Hz 5 (3) A
Teplotný rozptyl	0,4 °C alebo 0,8 °C
Programovanie	týždenný program
Hmotnosť	0,3 kg
Kód	TH091
Značka	AVANSA

Technické parametre termostatu AVANSA TH091 zahŕňajú rozsah merania teploty 0–34,5 °C, regulácie 5–30 °C a spínanie 0–230 V AC 5 (3) A. Presnosť merania teploty je ±0,2 °C, čo je dôležité pre správne nastavenie režimov v systéme. Presnosť hodín je ±70 s/mesiac, čo ovplyvňuje správnosť časovania týždenného programu. Parametre ako minimálna doba cyklu klimatizácie (5 minút) alebo teplotný rozptyl (0,4 °C alebo 0,8 °C) sú kľúčové pre dimenzovanie systému a jeho efektívnosť.

Montáž a pripojenie

Termostat AVANSA TH091 sa montuje na stenu pomocou skrutiek a hmoždinkov, ktoré sú súčasťou dodávky. Pripojenie vyžaduje drôtové zapojenie do systému, čo zahŕňa pripojenie k elektrickému vedeniu a spínacím obvodom kotla. Minimálna doba cyklu klimatizácie (5 minút) zabezpečuje, že kotol nebude často spínať, čo znižuje opotrebenie systému. Pri montáži je dôležité overiť správnosť pripojenia k elektrickej sieti, správnosť napájania z batérií a správnosť nastavenia času a teplotných režimov. Bežné chyby pri montáži zahŕňajú nesprávne pripojenie vodičov alebo chybné nastavenie programov. Preto je dôležité dodržať inštalačný manuál a skontrolovať funkčnosť termostatu po montáži.

Kompatibilita a príslušenstvo

Termostat AVANSA TH091 je kompatibilný s väčšinou kotlov, ktoré podporujú dvojbodové spínanie, ako sú kotly AVANSA 2007, Saswell 919, Euroster 11 E. Je vhodný aj pre kondenzačné kotly, napríklad Viessmann Vitodens 100 alebo ATTACK. Pre kompletné fungovanie systému môže byť potrebné doobjednať príslušenstvo, ako sú izbové regulátory, ekvitermické regulátory alebo magnetické filtre. Súvisiace produkty ako Skrutkovaná spojka 1/2x16 s vonkajším závitom alebo Aras magnetický filter 3/4 môžu byť dôležité pre hydraulické pripojenie a prevádzku systému.

Technické súvislosti pre projektanta

Termostat AVANSA TH091 funguje na princípe merania teploty v izbe a následného spínania vykurovacieho systému. Meranie teploty je založené na elektronickom senzore, ktorý zisťuje aktuálnu teplotu a porovnáva ju s nastavenou hodnotou. Ak je aktuálna teplota nižšia ako nastavená, termostat spustí vykurovacie zariadenie. Pri hydraulickom zapojení je dôležité, aby termostat bol pripojený k spínacému obvodu kotla, ktorý reaguje na signál z termostatu. Elektrické pripojenie vyžaduje drôtové zapojenie a napájanie z batérií. Materiál termostatu je odolný voči vplyvom prostredia a zabezpečuje dlhodobú prevádzku. Pre zabezpečenie optimálnej životnosti a účinnosti je dôležité, aby termostat bol správne nastavený a pripojený do systému.

Servis a prevádzka

Termostat AVANSA TH091 vyžaduje pravidlá údržby, ako je kontrola batérií a ich výmena v prípade potreby. Batérie sú typu alkalické AA a ich životnosť závisí od intenzity používania. Pri prevádzke je dôležité sledovať správnosť časovania a teplotných režimov, aby systém fungoval efektívne. Je tiež dôležité kontrolovať funkčnosť displeja a indikáciu spínania kotla. V prípade zistenia chyby je vhodné kontaktovať autorizovaný servis. Servisné intervaly zahŕňajú pravidelnú kontrolu elektrického pripojenia, batérií a nastavenia programov. Pre zachovanie záruky je dôležité, aby údržba a servis boli vykonané autorizovaným servisom.

Časté otázky montážnych firiem

Dá sa termostat AVANSA TH091 pripojiť k kotlu na pelety?
Áno, termostat AVANSA TH091 je kompatibilný s kotlami na pelety, ktoré podporujú dvojbodové spínanie.

Aké sú minimálne rozmery pre montáž termostatu?
Termostat AVANSA TH091 má rozmery 154 x 80 x 30 mm, čo umožňuje montáž na stenu v väčšine miestností.

Aké sú požiadavky na elektrické pripojenie?
Termostat vyžaduje pripojenie k elektrickej sieti a spínací obvod kotle. Napájanie je z batérií, nie je potrebné pripojenie k sieťovému napätiu.

Aká je životnosť batérií?
Životnosť batérií závisí od intenzity používania, ale typicky dosahuje niekoľko rokov. Je dôležité ich pravidelne kontrolovať a vymeniť v prípade potreby.

Aké sú požiadavky na nastavenie týždenného programu?
Termostat umožňuje nastaviť 6 prednastavených programov a 3 programy definované užívateľom. Pre správne fungovanie je dôležité nastaviť čas a teplotné režimy podľa požiadaviek objektu.

Aké sú požiadavky na ochranu proti mrazu?
Termostat AVANSA TH091 má vstavanú ochranu proti mrazu pri 7 °C, čo je vhodné pre víkendové domy a cháty.

Dokumenty na stiahnutie

• Návod AVANSA TH091 (PDF)
• Návod AVANSA TH091 CZ (PDF)
