Plynový kotol BOSCH Condens GC2300iW 24 P - Závesný kondenzačný vykurovací kotol

Podrobný popis

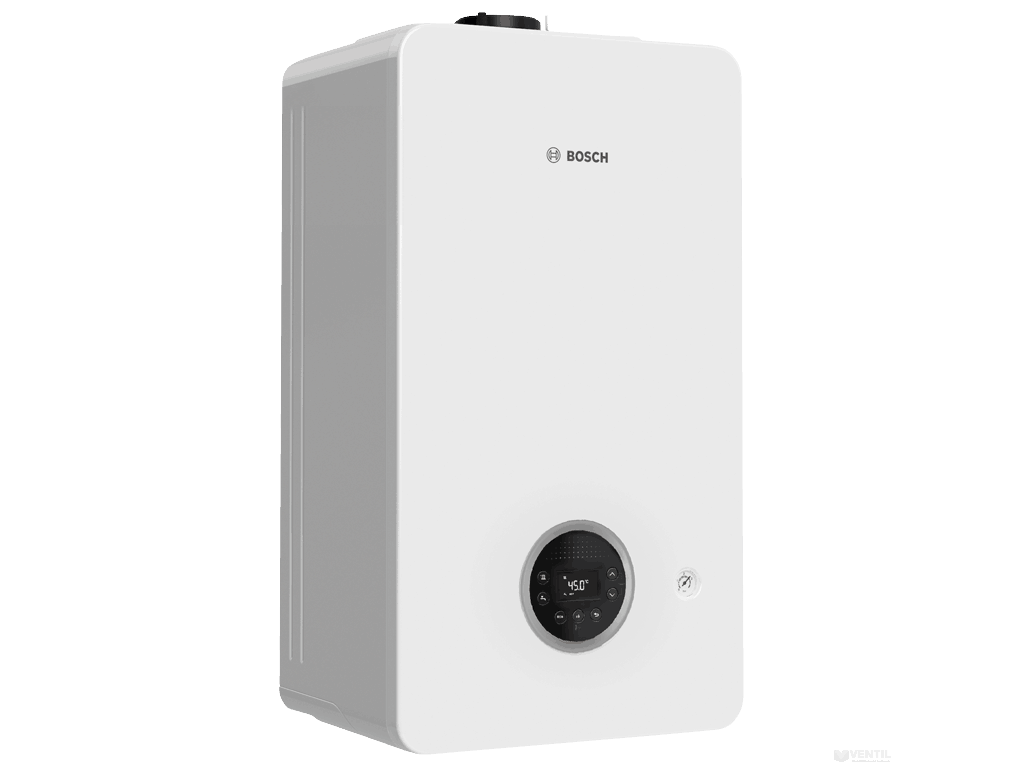

Condens GC2300iW 24 P je závesný plynový kondenzačný kotol značky Bosch (vyrábaný pod pôvodným menom Junkers) s uzavretou spaľovacou komorou a integrovaným trojcestným prepínacím ventilom. Modulačný rozsah výkonu je 3,4 až 25,0 kW, prevedenie má biely predný kryt a je určené na vykurovanie s prípravou teplej úžitkovej vody prostredníctvom externého nepriamoohrevného zásobníka.

Konštrukcia a princíp

• Modulačný plynový horák s rozsahom regulácie výkonu 1:8, teda od cca 10 % do 100 % maximálneho menovitého výkonu podľa okamžitej potreby tepla.
• Uzavretá spaľovacia komora s pripojením na koncentrické potrubie odvodu spalín a prívodu spaľovacieho vzduchu s priemerom Ø 60/100 mm alebo Ø 80/125 mm, prípadne na samostatné (delené) potrubie s priemerom Ø 80 mm.
• Integrovaný trojcestný prepínací ventil, ktorý prepína medzi vykurovacím okruhom a prípravou teplej vody v externom nepriamoohrevnom zásobníku.
• Vstavané elektronicky riadené obehové čerpadlo s nízkou spotrebou energie, trieda EEI ≤ 0,23.
• Odhlučnená skriňa s takou úrovňou tlmenia, že výrobca uvádza deklarovanú hladinu akustického výkonu iba 44 dB(A) podľa metodiky ErP15, čo umožňuje umiestnenie priamo v obytnom priestore, napríklad v kuchynskej linke.

Technické prednosti

• Sezónna účinnosť vykurovania miestností podľa ErP15 dosahuje 94 %, čo zaraďuje kotol do energetickej triedy A.
• Široký modulačný rozsah 1:8 obmedzuje počet spínacích cyklov horáka pri čiastočnom zaťažení a znižuje opotrebenie komponentov pri dlhodobej prevádzke na nízkom výkone.
• Prehľadný LCD displej na kotle umožňuje nastavenie a kontrolu prevádzkových parametrov priamo na mieste bez potreby externého ovládača.
• Kotol je pripravený na napojenie externého priestorového termostatu alebo ekvitermickej regulácie z produktového radu Bosch.
• Podpora diaľkového ovládania a sledovania prevádzky cez mobilnú aplikáciu pri pripojení kotla na internet.
• Kompaktný pôdorys 400 × 300 mm (šírka × hĺbka) pri výške 713 mm zjednodušuje umiestnenie v stiesnených technických miestnostiach alebo kuchynských skrinkách.

Sériová výbava

Súčasťou dodávky kotla je:

• vlastné teleso kotla s integrovaným trojcestným prepínacím ventilom,
• vstavané elektronicky riadené obehové čerpadlo (EEI ≤ 0,23),
• expanzná nádoba s objemom 6,0 l,
• ovládací LCD displej.

Súčasťou dodávky naopak nie je:

• zásobník teplej úžitkovej vody – kotol pripravuje TÚV výhradne cez externú nepriamoohrevnú nádrž, ktorá sa objednáva samostatne podľa požadovaného objemu a odberu,
• súprava na odvod spalín – koncentrické potrubie Ø 60/100 mm, Ø 80/125 mm alebo delené potrubie Ø 80 mm sa volí a objednáva podľa konkrétnej trasy inštalácie,
• externý priestorový termostat alebo ekvitermická regulácia – kotol má pripravené len rozhranie na napojenie, samotný regulátor sa objednáva ako samostatná položka Bosch.

Parametre

Pre technika

Pri návrhu inštalácie počítajte s tým, že kotol nemá vstavaný zásobník TÚV - dimenzovanie externej nepriamoohrevnej nádrže treba odvodiť od menovitého výkonu 24,5 kW a od očakávaného súbežného odberu teplej vody u koncového zákazníka. Nízka deklarovaná hladina hluku 44 dB(A) umožňuje montáž aj do obývaných priestorov (napríklad zavesenie do kuchynskej linky), čo je pri rekonštrukciách bytov často rozhodujúci parameter pri výbere umiestnenia. Vzhľadom na pôdorys 400 × 300 mm sa kotol zmestí aj do užších inštalačných výklenkov, no pri montáži na ľahkú priečku alebo sadrokartón treba použiť závesný systém s nosnosťou zodpovedajúcou čistej hmotnosti 36 kg vrátane naplnenej vodnej náplne kotla a pripojeného potrubia. Integrované čerpadlo s EEI ≤ 0,23 aj expanzná nádoba 6,0 l sú súčasťou dodávky, čo pri bežnej bytovej inštalácii spravidla eliminuje potrebu dokupovať samostatné obehové čerpadlo alebo doplnkovú expanznú nádobu - pri väčších objemoch systému (napríklad pri napojení viacerých vykurovacích okruhov alebo väčšej dĺžke rozvodov) je však vhodné kapacitu 6,0 l prepočítať a v prípade potreby doplniť externú expanznú nádobu do systému.

Časté otázky montážnych firiem k tomuto modelu

• Ako je pri tomto kotle riešená príprava teplej vody? Kotol GC2300iW 24 P nemá vstavaný zásobník TÚV. Príprava teplej vody prebieha výhradne cez externú nepriamoohrevnú nádrž, ktorá sa pripája na integrovaný trojcestný prepínací ventil kotla. Objem a výkon zásobníka je potrebné navrhnúť samostatne podľa menovitého výkonu kotla 24,5 kW a predpokladaného odberu u zákazníka.
• Aké varianty odvodu spalín kotol podporuje a čo to znamená pre trasu inštalácie? Kotol pracuje s uzavretou spaľovacou komorou, takže nepotrebuje funkčný komín. Spaliny a spaľovací vzduch vedie buď spoločným koncentrickým potrubím s priemerom Ø 60/100 mm alebo Ø 80/125 mm, alebo oddelenou dvojicou potrubí s priemerom Ø 80 mm - výber závisí od dispozície miestnosti, počtu kolien a dĺžky trasy.
• Aké regulátory a ovládacie prvky je možné ku kotlu pripojiť? Kotol umožňuje napojenie externého priestorového termostatu aj ekvitermickej regulácie z produktového radu Bosch. Okrem toho podporuje vzdialené ovládanie a sledovanie prevádzkových stavov cez mobilnú aplikáciu, ak je kotol pripojený na internet.
• Je pri montáži potrebné riešiť samostatné obehové čerpadlo alebo expanznú nádobu? Pri bežnej bytovej inštalácii nie - kotol má integrované elektronicky riadené obehové čerpadlo v triede EEI ≤ 0,23 aj expanznú nádobu s objemom 6,0 l priamo vo vlastnej výbave. Pri systémoch s väčším objemom vody je vhodné kapacitu expanznej nádoby prepočítať a prípadne doplniť externou nádobou.
• Aké rozmery a hmotnosť treba zohľadniť pri návrhu montážneho miesta? Kotol má výšku 713 mm, šírku 400 mm a hĺbku 300 mm pri čistej hmotnosti 36 kg. Pri zavesení na sadrokartónovú alebo ľahkú murovanú priečku je potrebné použiť závesný systém s primeranou nosnosťou.
• Do akých priestorov je kotol vhodný vzhľadom na hlučnosť prevádzky? Výrobca uvádza hladinu akustického výkonu 44 dB(A) podľa ErP15, čo je hodnota umožňujúca inštaláciu priamo v obytnom priestore (napríklad v kuchynskej linke), nielen v samostatnej technickej miestnosti.
