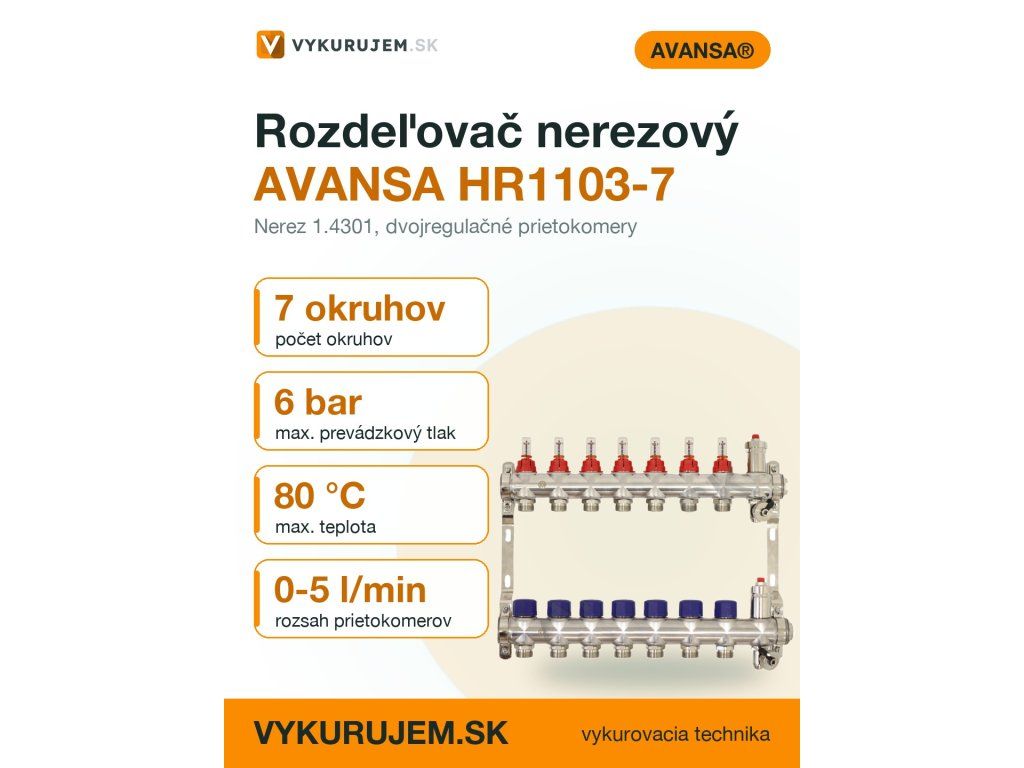

Rozdeľovač AVANSA HR1103-7 – 7 cestný nerezový

Podrobný popis

Rozdeľovače typu AVANSA HR1103-7 sú široko používané v montážnych praxiach pri inštalácii podlahového vykurovania v novostavbách aj rekonštrukciách. Ich sedem okruhov umožňuje efektívne rozdelenie teplonosnej kvapaliny do jednotlivých priestorov alebo zón. Pre montážne firmy je dôležitým prvkom pre ich jednoduchú inštaláciu, hygienické vlastnosti a kompatibilitu s rôznymi typmi plastových potrubí. Výhodou je aj možnosť regulácie prietoku a teploty na každom okruhu, čo zabezpečuje vyvážený rozdelený výkon a efektívne využitie energií.

Technické parametre

Armatúra	Press-Messing Ms 58, poniklovaná
Dĺžka rozdeľovača bez gv. ventilov	445mm
Dĺžka rozdeľovača s gv. ventilmi	495mm
Krajina pôvodu	Nemecko
Kvapaliny	voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou
Materiál	mosadz, plasty odolné voči teplu, nerezová oceľ 1.4301
Max. pracovný tlak	4 - 6 barov
Max. prípustná prevádzková teplota	+ 80 °C
Max. prípustný prevádzkový tlak	6 barov
Max. skúšobný tlak	10 barov
Odporučené potrubie	PEX-AL-PEX 16 x 2
Odporučené pripojenia	Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK
Odporučené skrinky	Skrinky pre rozdeľovače
Ploché tesnenie	WS 3825
Počet okruhov	sedem
Presnosť merania	+/- 10 %
Prietok	1,12 m3/h
Prietokomery	dvojregulačné s možnosťou uzamknutia
Pripojenie vetiev	Ek, Eurokonus
Pripojenie vstupu a výstupu	1"
Prípustné teploty kvapalín	- 10 °C až 120 °C
Rozsah merania	0-5 l/min
Tesnenie	EPDM
Určenie	vyhrievacie a chladiace systémy
Závit	DIN ISO EN 228-1
Zvuková izolácia	DIN 4109
Kód	HR1103-7
Značka	AVANSA

Parametre ako maximálny pracovný tlak 6 barov, prípustná teplota až do 80 °C a odporúčaný typ potrubia PEX-AL-PEX 16 x 2 sú kľúčové pre správne dimenzovanie systému. Prietokomery s rozsahom merania 0–5 l/min umožňujú presné nastavenie prietoku na každom okruhu. Tieto údaje sú rozhodujúce pre projektanta pri výbere vhodného modelu a pre montážnu firmu pri inštalácii.

Montáž a pripojenie

Rozdeľovač AVANSA HR1103-7 sa pripája k potrubiu typu PEX-AL-PEX 16 x 2 cez zverný šróbenie 3/4"EK. Dĺžka rozdeľovača bez ventilov je 445 mm, s ventilmi 495 mm. Montáž je možná na stenu alebo do skrinky pre rozdeľovače. Dôležitým krokom je kontrolovať správnosť pripojenia a zabezpečiť pevné upevnenie rozdeľovača. Chybné pripojenie alebo nedostatočné upevnenie môže spôsobiť úniky alebo vibrácie. Pri montáži je vhodné využiť skrutkované spojky 1/2x20 s vnútorným závitom ako príslušenstvo.

Kompatibilita a príslušenstvo

Rozdeľovač je kompatibilný s viacvrstvým plastovým potrubím, vrátane medi. Odporúča sa kombinovať s podomietkovou skrinkou pre rozdeľovače 565 mm. Pre pripojenie k systému je vhodné použiť aj zverný šróbenie na potrubie ALPEX 16 x 2 ALU-EK. Pri inštalácii je potrebné doobjednať aj otočné vypúšťacie ventily a automatické odvzdušňovacie ventily, ktoré sú súčasťou rozdeľovača. Pre lepšiu organizáciu systému môže byť vhodné použiť aj rebrík rovný 600 x 940.

Technické súvislosti pre projektanta

Rozdeľovač AVANSA HR1103-7 je vyrobený z nerezovej ocele 1.4301, ktorá má vysokú odolnosť voči koroziu a vysoké mechanické vlastnosti. Vnútri sú mosadzné armatúry, ktoré sú poniklované a odolné proti opotrebeniu. Prietokomery sú dvojregulačné a umožňujú reguláciu prietoku aj teploty. Hydraulické zapojenie zabezpečuje rovnomerné rozdelenie prietoku do sedem okruhov. Výhodou je aj možnosť uzamknutia prietokomerov, čo zabraňuje neoprávnenému zásahu do nastavenia. Projektant musí zohľadniť maximálny pracovný tlak a teplotu kvapalín pri výbere vhodného modelu.

Servis a prevádzka

Rozdeľovač vyžaduje pravidelnú kontrolu prietokomerov a ventilov. Odporúča sa servisný interval každé 2 roky, pričom je potrebné skontrolovať tesnenia a čistotu prietokomerov. Pri prevádzke je dôležité sledovať tlak a teplotu kvapalín, aby sa zabránilo preťaženiu systému. V prípade zistenia únikov alebo chybného chovania prietokomerov je vhodné vykonať údržbu alebo nahradiť chybné časti. Pri výmene príslušenstva je dôležité dodržiavať rovnaké technické špecifikácie.

Časté otázky montážnych firiem

Dá sa rozdeľovač pripojiť na systém HEPWORTH?
Áno, ak je systém HEPWORTH vybavený potrubím PEX-AL-PEX 16 x 2 a pripojený cez zverný šróbenie 3/4"EK.

Musí byť rozdeľovač upevnený do skrinky?
Odporúča sa použiť skrinku pre rozdeľovače 565 mm, aby bolo zabezpečené bezpečné a estetické pripojenie.

Je možné použiť iný typ potrubia ako PEX-AL-PEX 16 x 2?
Výrobcem odporúčaný typ potrubia je PEX-AL-PEX 16 x 2, ale pri použití iného typu je potrebné overiť kompatibilitu.

Je možné regulovať prietok na každom okruhu samostatne?
Áno, každý okruh je vybavený dvojregulačným prietokomerom, ktorý umožňuje samostatnú reguláciu prietoku.
