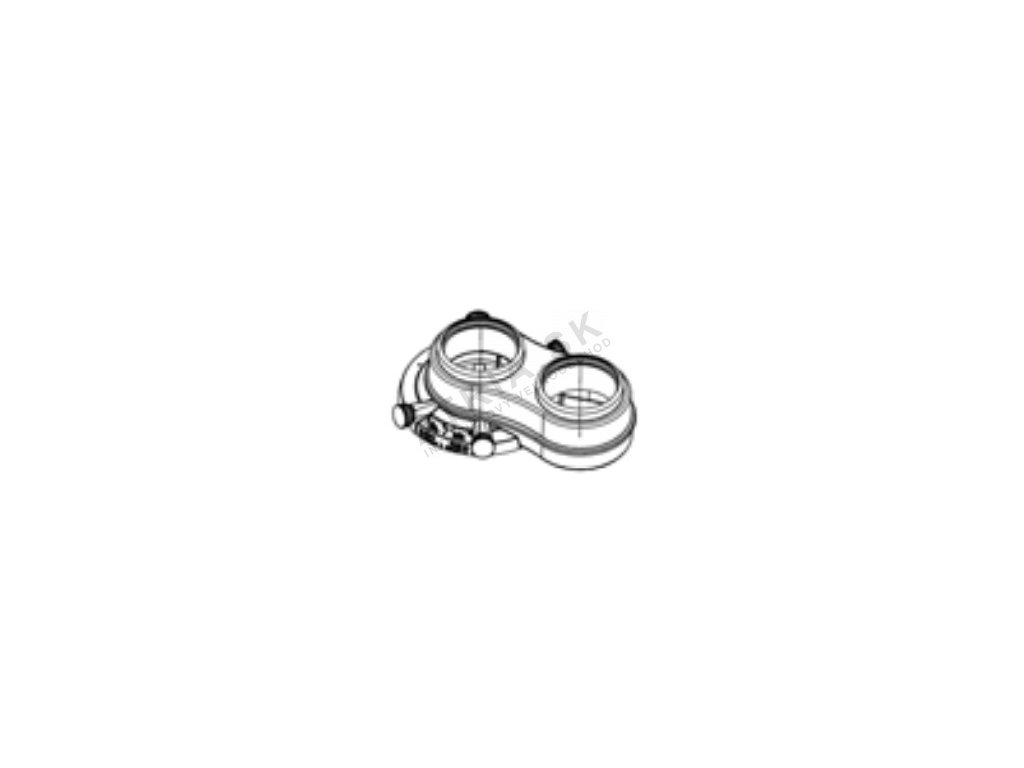

Protherm Člen rozdvojovací Ø 2 x 80 mm R2KP
Kód: 0010024098Súvisiaci tovar
Podrobný popis
Prechodový diel, ktorý patrí do bežnej výbavy montážnych firiem pri realizácii oddeleného odťahu spalín na kondenzačných kotloch Protherm — tam, kde jednoduché súosé riešenie nestačí.
Princíp a použitie
Pri štandardnej inštalácii vedie nasávanie vzduchu a odťah spalín súosé potrubie (trubka v trubke) spoločne z jedného hrdla kotla. Ak trasa vyžaduje viesť nasávanie a výfuk oddelene, napríklad keď dispozícia strojovne alebo umiestnenie vyústení na fasáde/streche vyžaduje odlišnú trasu pre každé z nich, je potrebné prúdenie z jedného hrdla kotla rozdeliť do dvoch samostatných potrubí s vlastným priemerom. Presne túto funkciu plní rozdvojovací člen Ø 2× 80 mm — bez neho nie je možné na kotol pripojiť ďalšie diely oddeleného systému dymovodu, keďže hrdlo kotla samo osebe ponúka len jeden spoločný otvor pre obe funkcie. Člen je preto prvým dielom trasy hneď za kotlom, od ktorého sa odvíja celé ďalšie riešenie oddeleného odťahu.
- Kompatibilné rady kotlov: Tiger, Panther, Puma
Obsah balenia a parametre
Pre technika
Pri projektovaní oddeleného systému namiesto súosého treba tlakovú stratu člena (0,5 Em) zahrnúť do celkového rozpočtu povolenej dĺžky dymovodovej trasy — súčet strát všetkých komponentov (kolená, redukcie, ekvivalentná dĺžka rovných úsekov) nesmie prekročiť maximálnu hodnotu Em stanovenú pre daný typ a výkon kotla. Rozdvojovací člen sa do tohto súčtu započítava rovnako ako ostatné tvarovky trasy. Pri obhliadke pred montážou preto odporúčame overiť maximálnu prípustnú dĺžku trasy pre konkrétny typ a výkon kotla ešte predtým, než sa navrhne konečná trasa oddeleného vedenia — dodatočná úprava trasy po zamurovaní alebo zaklopení podhľadu je vždy nákladnejšia než správny výpočet vopred.
Časté otázky montážnych firiem k tomuto modelu
Kedy sa namiesto súosého vedenia volí oddelené, a teda tento člen?
Ak dispozícia strojovne alebo trasa neumožňuje viesť súosé potrubie priamo — napríklad treba nasávanie a výfuk previesť cez rôzne steny alebo vyviesť na inom mieste fasády/strechy — rieši sa odťah oddelene, a z hrdla kotla ho treba na začiatku trasy rozdeliť práve týmto členom.
Počíta sa tlaková strata člena inak než pri kolene alebo redukcii?
Nie, do celkového rozpočtu Em sa započítava rovnako ako ostatné tvarovky trasy — sčíta sa s hodnotami všetkých ostatných dielov (kolená, redukcie, dĺžka rovných úsekov) a porovná s maximom povoleným pre daný kotol.
Je člen kompatibilný naprieč celým radom Tiger/Panther/Puma, alebo treba overiť konkrétny model?
Výrobca ho určuje pre rady Tiger, Panther a Puma s pripájacím priemerom Ø 2× 80 mm — pri objednávke odporúčame overiť zhodu priemeru hrdla s konkrétnym modelom kotla podľa projektovej dokumentácie.
Je súčasťou balenia aj tesnenie, alebo treba niečo dokupovať zvlášť?
Zostava obsahuje kompletné tesnenie potrebné na montáž člena (1× tesnenie vzduchovej časti kotla, 2× tesnenie Ø80mm) aj upevňovací materiál (4× samorezné skrutky), netreba dokupovať nič naviac.
Dá sa na tento člen napojiť akékoľvek oddelené potrubie Ø80 mm, alebo len originálny systém Protherm?
Člen je konštruovaný na pripojenie nadväzujúcich dielov oddeleného systému dymovodu s priemerom Ø80 mm — pri kombinovaní s komponentmi iného výrobcu treba mať istotu zhodnej rozmerovej a tesniacej kompatibility — pri väčšine realizácií je preto jednoduchšie a spoľahlivejšie držať sa originálneho systému dymovodu Protherm v celej dĺžke trasy.
Ovplyvňuje rozdelenie prúdenia na dve samostatné potrubia aj množstvo privádzaného spaľovacieho vzduchu?
Úlohou člena je len rozdeliť spoločné prúdenie z jedného hrdla kotla do dvoch samostatných vetiev s vlastným priemerom Ø80 mm — množstvo a pomer vzduchu a spalín zostáva dané výkonom a nastavením kotla, člen do tohto pomeru sám osebe nezasahuje, len fyzicky oddeľuje trasy, ktoré predtým viedli spoločne.
Dodatočné parametre
| Kategória: | Dymovody Protherm |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 5 kg |
| Priemer: | 80 mm |
