Protherm - Snímač vonkajšej teploty (káblový) pre kotly s eBus zbernicou

Podrobný popis

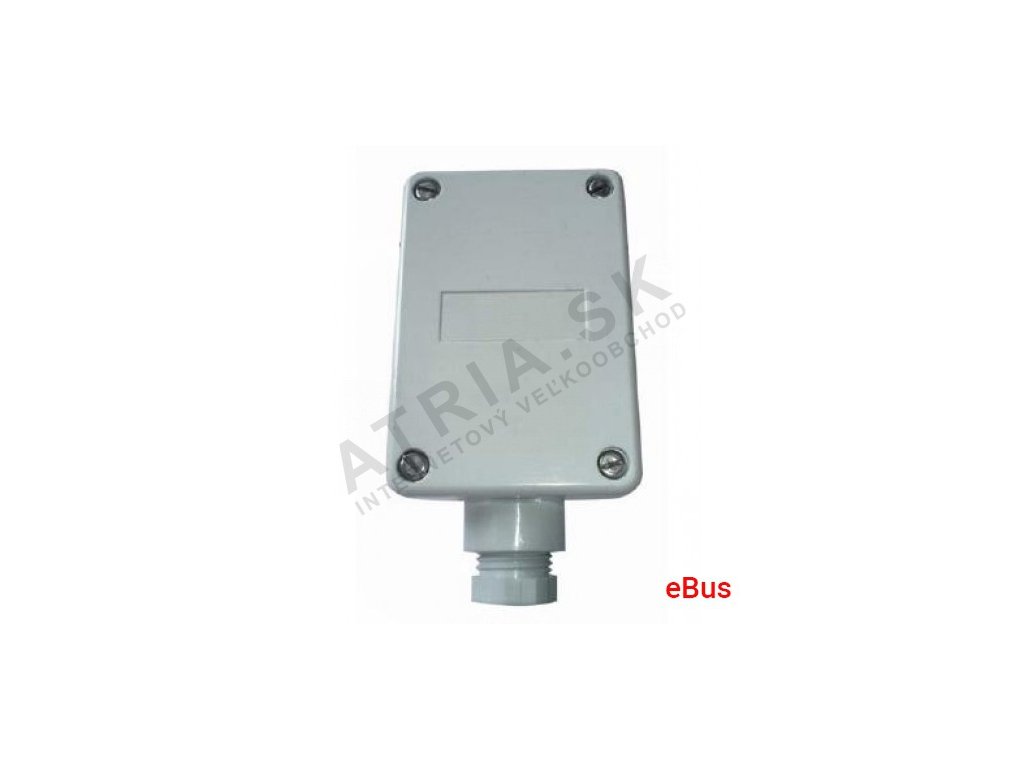

Snímač vonkajšej teploty pre kotly Protherm s eBus komunikáciou je nevyhnutný komponent ekvitermickej regulácie vykurovania. Bez neho nedokáže izbový regulátor korigovať výstupnú teplotu vykurovacej vody podľa aktuálnych vonkajších podmienok. Pre montážnych firiem ide o bežnú položku pri inštalácii aj servise kotlov novšej generácie s eBus zbernicou - náhrada pri poruche alebo doplnenie regulácie pri dodatočnej montáži izbového regulátora.

Princíp a použitie

Snímač meria teplotu vonkajšieho vzduchu a hodnotu prenáša drôtovým pripojením priamo cez eBus zbernicu do izbového regulátora. Regulátor (Thermolink B, Thermolink P, MiPro, MiPro Sense alebo MiSet) na základe nastavenej ekvitermickej krivky vypočíta a nastaví optimálnu výstupnú teplotu kotla - pri poklese vonkajšej teploty výstupná teplota vody stúpa, a naopak. Tento princíp obmedzuje zbytočné prekurovanie a zvyšuje komfort aj efektivitu prevádzky.

Snímač sa používa s plynovými kotlami aj elektrokotlami s eBus zbernicou. Kompatibilné sú aktuálne rady Panther, Gepard, Panther Condens, Tiger Condens, Lev a elektrokotol Ray.

Parametre

Pre technika

Funkčnosť snímača pred montážou alebo pri reklamácii regulácie odporúčame overiť multimetrom - po odpojení konektora zmerajte odpor medzi oboma vývodmi a porovnajte s referenčnou hodnotou 1 kΩ pri 25 °C. Výraznejšia odchýlka pri izbovej teplote spravidla signalizuje poškodený snímač alebo prerušený/skratovaný kábel, nie chybu regulátora. Pri montáži dbajte na umiestnenie mimo priameho slnečného žiarenia, mimo blízkosti okien, dverí, komínov a iných tepelných zdrojov - nesprávne umiestnenie skresľuje nameranú hodnotu a ekvitermická krivka potom pracuje s nepresným vstupom, čo sa prejaví zbytočným prekurovaním alebo podkurovaním bez ohľadu na správne nastavenie regulátora. V praxi sa chyba snímača u koncového zákazníka najčastejšie prejaví tak, že kotol drží približne rovnakú výstupnú teplotu bez ohľadu na vonkajšie počasie - to je pre montážnu firmu spoľahlivý signál, kde v systéme hľadať príčinu skôr, než sa začne diagnostika regulátora alebo samotného kotla.

Časté otázky montážnych firiem k tomuto modelu

Prejaví sa chybný snímač na chode kotla, alebo len na regulácii?
Kotol samotný beží ďalej, výpadok alebo chyba snímača ovplyvní len ekvitermickú funkciu - regulátor prestane dostávať vonkajšiu teplotu a spravidla prepne na pevne nastavenú výstupnú teplotu alebo nahlási poruchu podľa typu pripojeného regulátora.

Dá sa tento snímač pripojiť aj k bezdrôtovému regulátoru?
Nie, ide o drôtový snímač určený výhradne pre drôtové pripojenie cez eBus zbernicu, nie pre bezdrôtové regulátory.

Je kompatibilný so staršími kotlami Protherm bez eBus zbernice?
Podľa uvedenej kompatibility je určený pre kotly a elektrokotly s eBus zbernicou (rady Panther, Gepard, Panther Condens, Tiger Condens, Lev, Ray) v spojení s regulátormi Thermolink B, Thermolink P, MiPro, MiPro Sense alebo MiSet.

Ako na stavbe rýchlo zistím, či je porucha v snímači alebo v kabeláži?
Meraním odporu priamo na svorkách snímača oproti meraniu na strane regulátora - ak sa hodnoty líšia, problém je v kabeláži alebo v konektore, nie v samotnom senzore.

Ovplyvňuje trasa alebo stav kábla presnosť merania?
Pri drôtovom pripojení cez eBus zbernicu je rozhodujúca predovšetkým kvalita spoja a stav vodiča; voľné alebo skorodované svorky sa prejavia rovnako ako chyba samotného snímača, preto sa pri diagnostike odporúča najprv skontrolovať zapojenie.
