Protherm Gepard Condens 18/25 MKV

Podrobný popis

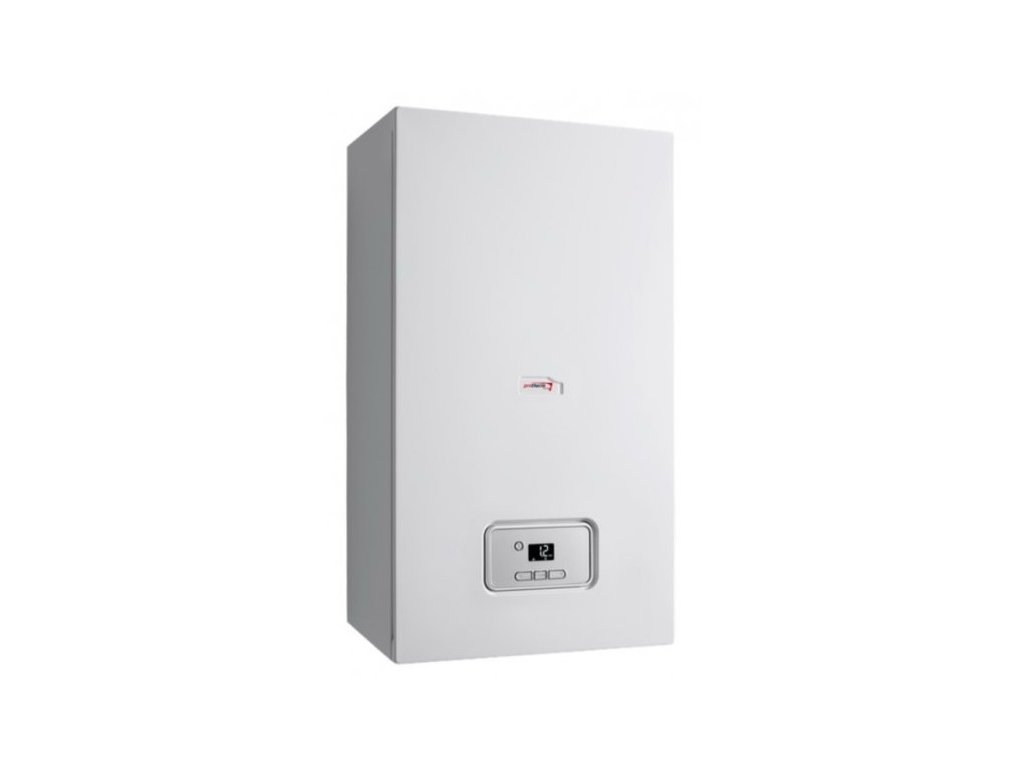

Protherm Gepard Condens 18/25 MKV je závesný plynový kondenzačný kotol kombinovaného typu – vykurovanie doplnené o prietokový ohrev teplej vody bez integrovaného zásobníka (označenie MKV). Zdrojom paliva je zemný plyn, spaľovanie prebieha v uzavretej komore s núteným (turbo) odťahom spalín. Kotol je vybavený funkciou riadenia výkonu podľa vonkajšej teploty (ekvitermická regulácia), samotný snímač vonkajšej teploty však nie je súčasťou štandardnej dodávky.

• Byty a rodinné domy s jedným odberným miestom teplej vody (jedna kúpeľňa) – typové nasadenie pre prietokový ohrev bez zásobníka.
• Rekonštrukcie, pri ktorých sa nahrádza starší atmosférický alebo nekondenzačný závesný kotol bez rozsiahlych zásahov do existujúcich rozvodov.
• Kompaktné technické miestnosti, bytové jadrá a menšie kotolne – rozmery VS 418/740/300 mm a hmotnosť 31,6 kg bez vody uľahčujú montáž aj v stiesnenom priestore.
• Novostavby s nižšou tepelnou stratou, kde postačuje modulovaný výkon v pásme 5,0 – 18,1 kW pri 80/60 °C.

• Výmenník tepla z hliníkovej zliatiny novej konštrukčnej generácie – výrobcom deklarovaná vysoká spoľahlivosť, dlhá životnosť a nízke nároky na servisné zásahy.
• Plynulá modulácia výkonu (5,0 – 18,1 kW pri 80/60 °C, resp. 5,3 – 19,1 kW pri 50/30 °C) obmedzuje počet spustení a zastavení horáka.
• Účinnosť pri menovitom výkone a teplotnom spáde 80/60 °C je 98,2 %, normovaný stupeň využitia pri nízkoteplotnom režime 40/30 °C dosahuje 108,5 % – dôležité pri návrhu nízkoteplotných sústav (podlahové vykurovanie, nízkoteplotné radiátory).
• Energetická trieda A pre vykurovanie aj pre prípravu teplej vody.

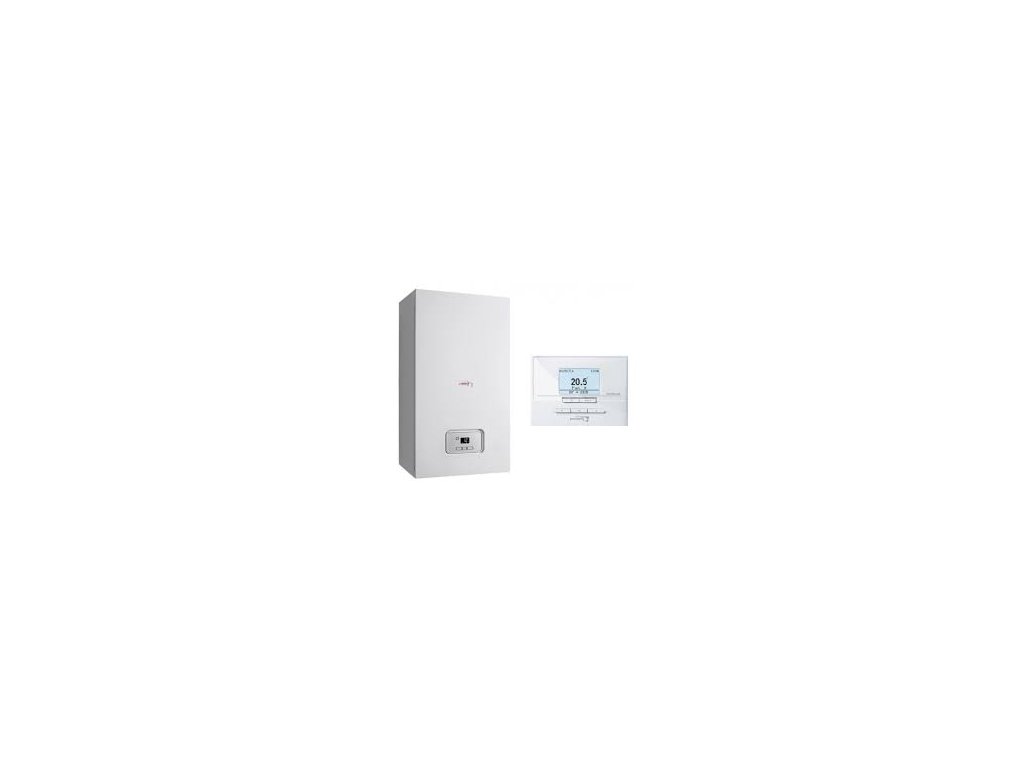

• Pripravenosť na spoluprácu s komunikačnými (zbernicovými) regulátormi – možnosť rozšírenia o diaľkové riadenie a doplnkovú optimalizáciu prevádzky nad rámec základnej ekvitermiky.
• Ovládací panel s podsvieteným inverzným displejom a vstavanou autodiagnostikou – rýchlejšia orientácia v prevádzkových a chybových stavoch pri servisnom zásahu, aj v horšie osvetlených priestoroch.
• Bezpečnostné prvky zodpovedajúce aktuálnym požiadavkám kladeným na plynové spotrebiče tejto kategórie.
• Nízka hmotnosť (31,6 kg bez vody) a kompaktné vonkajšie rozmery zjednodušujú prenos aj samotnú inštaláciu na stenu.

• Súčasťou dodávky je kotlová jednotka Gepard Condens 18/25 MKV vrátane riadiacej elektroniky, ovládacieho panela s displejom a expanznej nádoby s objemom 8 l.
• Snímač vonkajšej teploty potrebný na aktiváciu ekvitermickej regulácie NIE JE súčasťou dodávky – ide o samostatne dokupovanú položku.
• Komunikačné (zbernicové) regulátory, s ktorými je kotol pripravený spolupracovať, sú doplnkové príslušenstvo mimo základného balenia.

Pri návrhu inštalácie počítajte s tým, že kotol je z výroby nastavený na zemný plyn – ak konkrétny projekt vyžaduje iné palivo, možnosti overte priamo v servisnej dokumentácii výrobcu ešte pred objednávkou. Odvod spalín typu turbo znamená uzavretú spaľovaciu komoru s núteným ťahom, takže inštalácia nie je viazaná na funkčný komín a spalinovod sa vedie cez obvodovú stenu alebo strechu podľa projektu. Ak má byť u zákazníka aktívna ekvitermická regulácia, do montážneho listu aj rozpočtu zahrňte samostatne dodávaný snímač vonkajšej teploty – bez neho kotol beží len v základnom režime bez korekcie podľa vonkajších podmienok. Elektrické krytie IPX4D zodpovedá bežnej inštalácii v technickej miestnosti či bytovom jadre, pri návrhu umiestnenia však vždy dodržte platné odstupy od zdrojov striekajúcej vody. Kompaktné rozmery (418/740/300 mm) a hmotnosť 31,6 kg bez vody uľahčujú prenos a montáž na stenu aj v stiesnených priestoroch, typických najmä pri výmene staršieho závesného kotla za existujúce úchyty a rozvody.

• V akom rozsahu moduluje výkon pri vykurovaní a ako to ovplyvní návrh sústavy? Pri teplotnom spáde 80/60 °C sa výkon pohybuje v pásme 5,0 – 18,1 kW, pri nízkoteplotnom režime 50/30 °C v pásme 5,3 – 19,1 kW. Pri návrhu pre nízkoteplotné sústavy (podlahovka, nízkoteplotné radiátory) počítajte s vyšším maximálnym výkonom aj vyššou účinnosťou – normovaný stupeň využitia pri 40/30 °C je 108,5 %.
• Má kotol zabudovaný zásobník teplej vody? Nie, ide o prevedenie MKV s prietokovým ohrevom bez zásobníka. Maximálny prietok je 12,1 l/min pri Δt 30K, resp. 10,4 l/min pri Δt 35K – pri klientovi s viacerými súbežnými odbermi (napr. dve kúpeľne naraz) počítajte s obmedzením prietoku, model je koncipovaný na jedno odberné miesto.
• Je súčasťou dodávky snímač vonkajšej teploty pre ekvitermickú reguláciu? Nie. Výrobca ho neuvádza ako súčasť štandardnej dodávky kotla, treba ho objednať samostatne, inak ekvitermická funkcia nebude aktívna.
• Aký typ odťahu spalín tento model vyžaduje? Odvod spalín je riešený ako turbo – uzavretá spaľovacia komora s núteným ťahom, bez potreby napojenia na komín; spalinovod sa vedie cez stenu alebo strechu podľa projektovej dokumentácie ku konkrétnej zákazke.
• Do akého prostredia sa dá kotol namontovať z hľadiska elektrického krytia? Elektrické krytie je IPX4D, čo zodpovedá bežnej inštalácii v technickej miestnosti alebo bytovom jadre; konkrétne minimálne odstupy od zdrojov striekajúcej vody je potrebné dodržať podľa platnej normy pre danú lokalitu.
• Aká je kapacita vstavanej expanznej nádoby a maximálny pracovný tlak sústavy? Expanzná nádoba má objem 8 l, maximálny pracovný tlak vykurovacieho okruhu je 300 kPa. Pri väčšom objeme sústavy overte, či táto kapacita postačuje, prípadne doplňte externú expanznú nádobu.
