regulácie Protherm

Prehľad sortimentu

Kategória regulácie Protherm združuje originálne regulačné prvky a snímače určené pre kotly a systémy ústredného vykurovania značky Protherm. Sortiment zahŕňa priestorové regulátory radu Thermolink, káblové aj bezdrôtové snímače vonkajšej teploty a NTC snímače teploty zásobníka teplej vody. Všetky komponenty sú navrhnuté tak, aby plne využívali komunikačné rozhrania kotlov Protherm, predovšetkým zbernicu eBus, ktorá umožňuje obojsmernú digitálnu komunikáciu medzi regulátorom a kotlom.

Typy regulátorov a snímačov

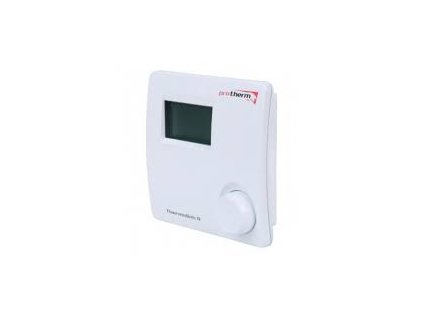

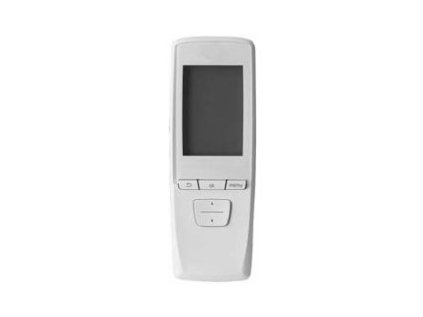

V kategórii sú zastúpené viaceré varianty priestorových regulátorov radu Thermolink. Patria sem modely Thermolink B, Thermolink P, Thermolink RC a Thermolink LUX, pričom každý z nich je určený pre odlišné požiadavky na ovládanie a komfort obsluhy. Výber konkrétneho modelu závisí od funkčných požiadaviek inštalácie, od spôsobu zapojenia a od toho, či sa vyžaduje drôtové alebo bezdrôtové riešenie.

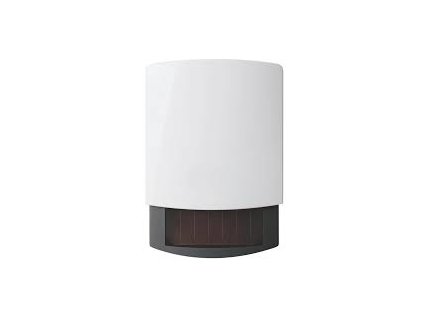

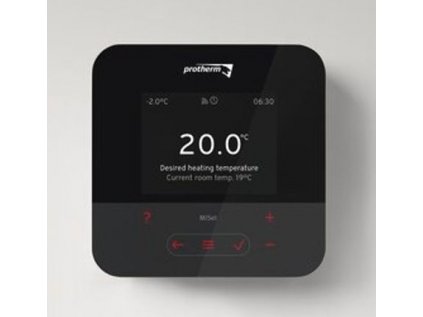

Súčasťou ponuky sú aj snímače vonkajšej teploty v dvoch vyhotoveniach – káblový snímač pre kotly s eBus zbernicou a bezdrôtový snímač kompatibilný s regulátormi Thermolink LUX, RC a ďalšími modelmi zo série MiPro a MiSet. Vonkajší snímač je nevyhnutnou podmienkou pre správnu funkciu ekvitermnej regulácie, teda riadenia teploty kotlovej vody v závislosti od vonkajšej teploty.

Ďalšou položkou sú NTC snímače teploty zásobníka s hodnotami odporu 10 kΩ a 2,7 kΩ. Tieto snímače sú určené na meranie teploty teplej úžitkovej vody v zásobníku a priamo ovplyvňujú riadenie ohrevu.

Kritériá výberu pri návrhu systému

Pri návrhu regulačného schématu je nevyhnutné overenie kompatibility zvoleného regulátora s konkrétnym typom kotla Protherm. Nie všetky modely regulátorov komunikujú prostredníctvom eBus zbernice – niektoré staršie alebo základné verzie pracujú iba ako spínacie termostaty bez digitálnej komunikácie, čo obmedzuje dostupné funkcie, napríklad moduláciu výkonu kotla.

Pre ekvitermnú reguláciu musí byť inštalovaný vonkajší snímač teploty. Jeho typ – káblový alebo bezdrôtový – sa volí podľa možností objektu a zvoleného regulátora. Bezdrôtový snímač prináša výhodu jednoduchšej inštalácie, avšak vyžaduje pravidelné napájanie batériou a stabilný rádiový signál.

Pri výmene NTC snímača zásobníka je kľúčové dodržať správnu hodnotu odporu (10 kΩ alebo 2,7 kΩ), pretože zámena spôsobí nesprávne vyhodnotenie teploty a môže viesť k poruche alebo nesprávnej funkcii ohrevu teplej vody.

Montážne a servisné odporúčania

Káblové snímače vonkajšej teploty sa montujú na severnú alebo severozápadnú stenu budovy, mimo dosahu priameho slnečného žiarenia, odpadového vzduchu z vetrávania a iných zdrojov tepla. Chybné umiestnenie snímača spôsobuje systematické chyby v ekvitermnej krivke a znižuje efektivitu vykurovania.

Priestorové regulátory Thermolink sa inštalujú do referenčnej miestnosti – spravidla obývacia izba alebo chodba – vo výške 1,5 m nad podlahou, mimo dosahu prievanu, radiátorov a priameho slnka. Pri bezdrôtových variantoch je potrebné pred definitívnou montážou preveriť kvalitu signálu medzi prijímačom a regulátorom.

NTC snímače zásobníka sa vkladajú do určenej jímky na zásobníku podľa montážneho návodu kotla. Po výmene snímača je vhodné skontrolovať nastavenú teplotu ohrevu v parametroch kotla a prípadne ju skorigovať.

Časté otázky

Aký je rozdiel medzi káblovým a bezdrôtovým snímačom vonkajšej teploty?

Káblový snímač je určený pre kotly s eBus zbernicou a komunikuje po dátovom vedení priamo s kotlom. Bezdrôtový snímač vonkajšej teploty je určený pre priestorové regulátory Thermolink LUX, RC, MiPro R, MiPro Sense R a MiSet R – dáta prenáša rádiovo do príslušného regulátora. Výber závisí od typu inštalovaného regulátora a od technických možností objektu.

Ako zistiť, ktorá hodnota NTC snímača zásobníka (10 kΩ alebo 2,7 kΩ) je pre daný zásobník správna?

Správna hodnota odporu NTC snímača je uvedená v technickom liste alebo servisnej dokumentácii zásobníka a kotla. Spravidla platí, že konkrétny kotol alebo zásobník Protherm vyžaduje definovaný typ snímača. Pred objednávkou je vhodné overiť hodnotu odporu pôvodného snímača multimetrom alebo nahliadnuť do servisného manuálu.

Je možné prevádzkovať regulátor Thermolink bez pripojeného vonkajšieho snímača teploty?

Áno, regulátory Thermolink je možné prevádzkovať aj bez vonkajšieho snímača teploty – v takom prípade však nie je aktívna ekvitermná regulácia a kotol riadi teplotu vykurovacej vody výhradne na základe priestorovej teploty alebo pevne nastavenej hodnoty. Ekvitermná funkcia zvyšuje energetickú efektivitu systému, preto sa vonkajší snímač pri návrhu novej inštalácie dôrazne odporúča.
