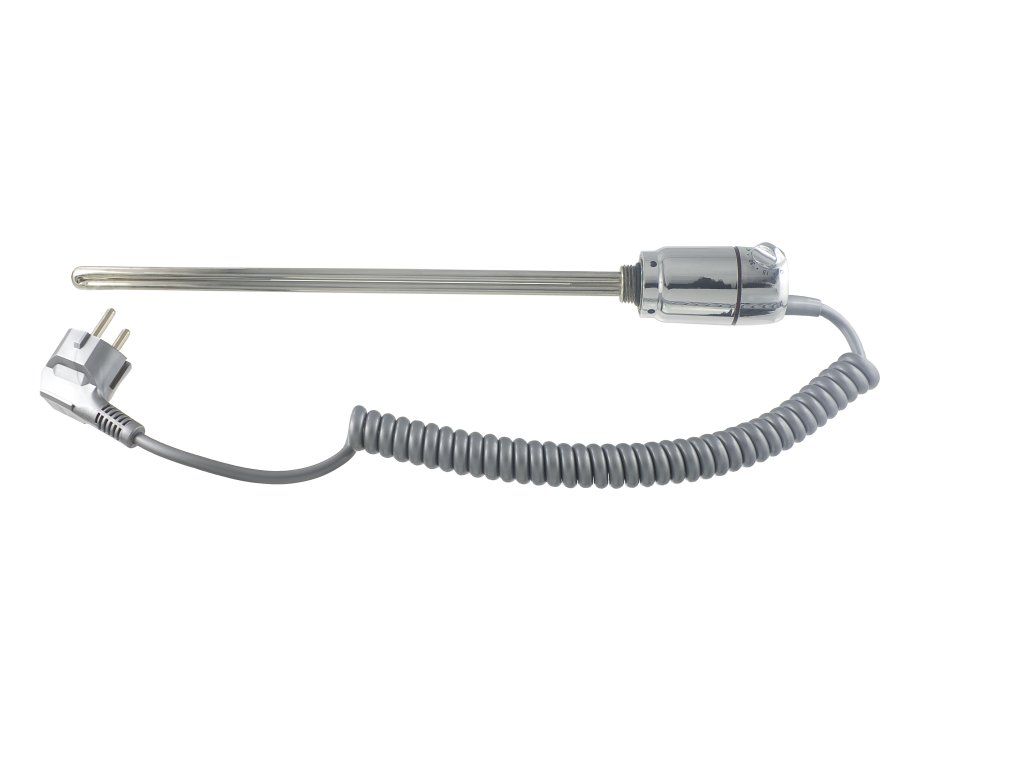

Elektrická vykurovacia tyč AVANSA GT300CH – chromovo-finíš

Podrobný popis

Tyče AVANSA GT300CH sa najčastejšie používajú vo výmeníkoch v obchodoch, bielkových ateliéroch a domácnostiach, kde je potrebné zabezpečiť stabilnú teplotu mediálu v radiátoroch aj počas letného obdobia. Typická aplikácia je využitie ako sekundárny zdroj tepla v rebríkových výmeníkoch, kde je hlavným zdrojom kotol. Inštalácii vykonávajú montážne firmy, ktoré plní projektové požiadavky na kontrolovateľné vykurovanie s minimálnymi nákladmi.

Vzhľadom na úroveň krytia IP65 a zabudovanú termálnu poistku, je tyč vhodná aj pre prostredie s vysokou vlhkosťou, napríklad v kúpelniach. Vďaka jej malej dĺžke (cca 29 cm) a pripojovaciemu závitovi G 1/2", sa dá jednoducho integrovať do existujúcich výmeníkov bez nutnosti kompletného demontáže. Proces montáže je rýchly a efektívny, čo je výhodné v rámci denných zákaziek.

Technické parametre

• Napätie: 230 V ~ 50 Hz
• Výkon: 300 W
• Pripojovací závit: G 1/2"
• Rozsah termostatu: cca 5–70 °C ±3 °C
• Krytie: IP65
• Farba: Chróm
• Hmotnosť: cca 365 g
• Dĺžka tyče: 29 cm
• Záruka: 24 mesiacov

Celek je navrhnutý tak, aby vyhovoval potrebám prenosného využitia i trvalému montážnemu riešeniu. Parametre ako výkon a krytie sú dôležité pre dimenzovanie elektrického vedenia a ochranu systému. Termostat umožňuje manuálnu reguláciu teploty mediálu podľa aktuálneho požiadavku.

Montáž a pripojenie

Na montáž tyče AVANSA GT300CH sa použije vhodný kľúč, ktorýmo sa vyberie zátkový prvok v otvore rebríkového radiátora. Tyč sa zasunie do otvoru a zabezpečí skrutkou. Po ukotvení je puzdro s termostatom a napájacím káblom otočné okolo osi, čo umožňuje orientáciu ovládacieho panelu do vhodnej polohy.

Napájací kábel má dĺžku cca 1,5 m a je vybavený vidlicou. Vodiče majú prierez 0,75 mm² a sú vhodné pre pripojenie do bežnej elektrickej siete. Pri pripojení je dôležité overiť vodivosť uzemia a dodržať normy pre elektroinštaláciu.

Chybou pri montáži môže byť nedostatočné zabezpečenie tyče skrutkou, čo vedie k úniku mediálu. Zároveň je dôležité overiť správnosť pripojenia elektrického kábla a zabezpečiť izoláciu kontaktov. Po montáži je vhodné spustiť testovú prevádzku a sledovať reakciu termostatu na zmeny teploty.

Kompatibilita a príslušenstvo

Tyč AVANSA GT300CH je kompatibilná s všetkými bežne používanými rebríkovými radiátormi, ktoré majú pripojovací otvor G 1/2". Ideálny príslušenstvou sú nerezové rozdeľovače a skrutkované spojkové elementy, ktoré zabezpečia pevné a hermetické pripojenie.

Pre kompletný systém odporúčame prípadne doobjednať príslušenstvo ako rebrík rovný alebo potrubie PEX-AL-PEX 20 × 2. Umožnia optimálne rozloženie tepla a zabezpečia dlhodobú funkčnosť medzi radiátormi aj centrálnym vykurovacím systémom. Pre správne fungovanie elektronickej časti je tiež vhodné využiť kvalitný zdroj elektrického prúdu a izolačné komponenty.

Technické súvislosti pre projektanta

Princíp funkcie tyče GT300CH je založený na elektrickom ohrevaní mediálu cez vykurovací prvok. Termostat monitoruje teplotu vody v tyči a reguluje prítok energie tak, aby sa dosiahla požadovaná úroveň. To zaručuje minimálny energetický výkon v porovnaní s tradičnými kotlami.

Materiál tvoriaceho tela je optimalizovaný na odolnosť proti koroziu a zničeniu chemickými látkami. Elektrické schémy sú výstižné pre pripojenie cez bežné elektrické rozvody. Projektant by mal zvážiť celkový elektrický výkon pri využití viacerých tyčí v systéme a zabezpečiť dostatočné kapacity pre ističe a transformátory.

Jednou z dôležitých častí inštalácie je hydraulická prevádzka. V prípade zavedenia nemrznúcej zmesi do systému je nutné upraviť výkonové charakteristiky vykurovacej tyče podľa špecifikácií výrobcom. Zároveň je dôležité sledovať hydrostatický tlak a zabezpečiť, aby sa tyč nachádzala v rebríkovom systéme, kde je tlak stabilizovaný.

Servis a prevádzka

Prevádzka elektrickej tyče AVANSA GT300CH nevyžaduje častú údržbu. Každoročne sa odporúča skontrolovať pevnosť skrutkového pripojenia, čistosť kontaktov a stav elektrického kábla. Na konci sezóny je vhodné tyč vybrať a uložiť do suchého priestoru.

Nadbytečný prehrev alebo stagnácia mediálu môže spustiť vstavanú termálnu poistku, ktorá automaticky vypne napájanie. V prípade opakovaného výpadku je vhodné vykonať vizuálny prehľad kábla, pripojení a termostatu. Pravidelná revízia a kalibrácia termostatickej časti predchádza neočakávanému vypadaniu a znižuje náklady na opravy.

V prípade dlhodobého nevyužívania je možné tyč vybrať a skonzervovať. V praxi je zvyčajné, že po 5 až 7 rokoch sa vykoná celková kontrola systému, vrátane vykurovacej tyče a jej komponentov, a v prípade potreby sa vykoná výmena.

Časté otázky montážnych firiem

Ako sa tyč pripája do elektriny?
Je to prostredníctvom vidlice, ktorá je priamo pripojená k tyči, takže je možné ju zapojiť do bežnej elektrickej zásuvky 230 V. Nie je potrebné napevno zapájať do el. inštalácie.

Možno použiť tyč s nemrznúcou zmesou?
Áno, ale treba upraviť výkonové nastavenie termostatu podľa špecifikácií výrobca. Odporúča sa konzultovať s projektantom.

Je možné montovať tyč zhora?
Áno, montáž je možná z hornej časti radiátora namiesto zátky, nie je to limitované iba spodným otvorom.

Je možné pripojiť viacero tyčí do jedného systému?
Áno, ale je nutné prepočítať elektrický výkon systému, aby nebol preťažený. Väčšie výkony vyžadujú dostatočné el. ističe a transformátory.
