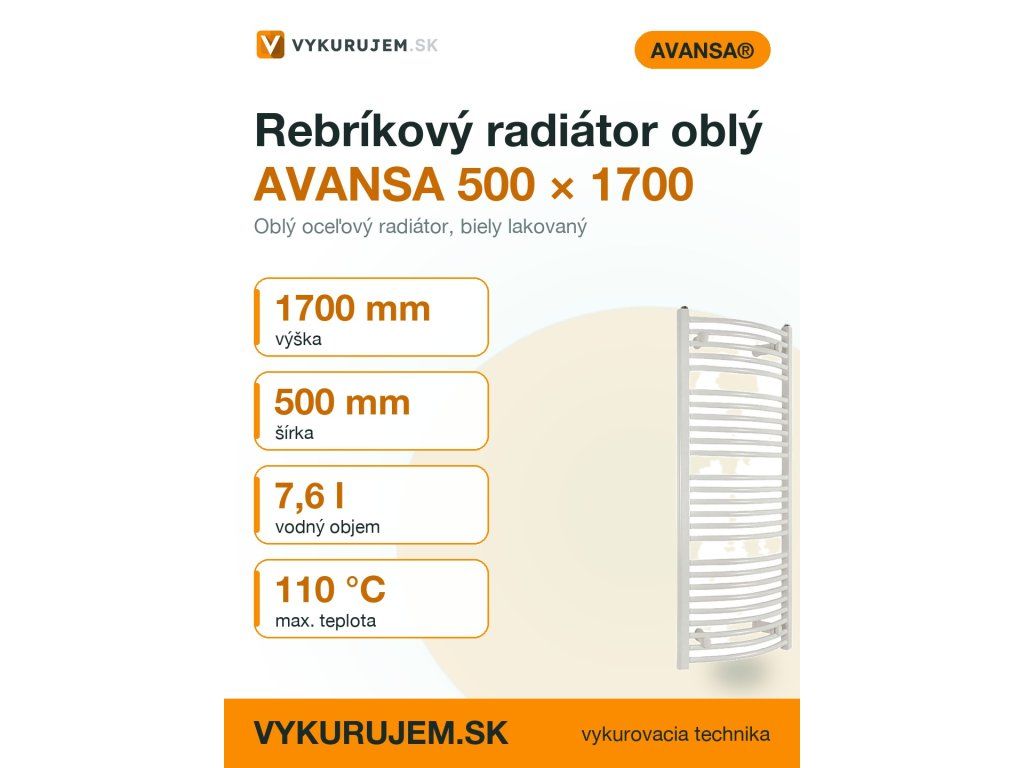

Rebríkový radiátor AVANSA – oblý, 500 × 1700

Podrobný popis

Oblúkový rebríkový radiátor AVANSA je špecializovaným vykurovacím telesom vhodným pre inštalácie v kúpeľniach, chodiebách a ďalších vlhkosťovo nabitých miestnostiach. Z dôvodu veľkéj výšky a dostatočnej kapacity je ideálny aj ako zálohový alebo hlavný zdroj tepla v systéme s núteným obehom alebo v samotiažnom okruhu. Pre montážne firmy to znamená riešenie pre stabilné teplo v priestoroch, kde klasické konvektory nie sú vhodné kvôli vysokému stropu alebo architektonickým požiadavkám.

Typické aplikácie zahŕňajú bytové i nebytové objekty, sanitárne zariadenia, ubytovacie zariadenia a kúpeľne. Vďaka schopnosti fungovať ako vodné, elektrické alebo kombinované vykurovacie teleso sa rebrík dá optimalizovať podľa konkrétneho systému. V praxi to často znamená rýchlu inštaláciu s minimálnym množstvom príslušenstva, výmenou elektrickej špirály a kompaktným usporiadanim, ktoré si nevyžaduje dodatočné ventilačné otvory.

Technické parametre

Dodávané príslušenstvo	Rebríkový radiátor oblý, držiaky, hmoždinky, matky, skrutky, odvzdušňovací ventil
Doporučená nemrznúca zmes	Nemrznúca zmes
Doporučené potrubie	Potrubie PEX-AL-PEX 16 x 2
Doporučené príslušenstvo na dopojenie	Príslušenstvo na dopojenie do vykurovania
Doporučený príkon elektrickej špirály (W)	500
Farba, povrch	Biely, lakovaný
Materiál	Oceľ
Maximálna teplota	110°C
Maximálny prevádzkový tlak	1.0 MPa
Možnosť dopojenia elektrickej špirály, (1/2" závit)	Áno
Možnosť uloženia horizontálne	Nie
Priemer rebra radiátora (mm)	20
Pripájacie závity	1/2" vnútorný závit
Profil vykurovacieho rebríku	Oblý
Rozteč závitov (mm)	cca 450
Skúšaný tlak	1.5 MPa
Šírka (mm)	cca 500
Tepelný exponent	1.2781
Vodný objem (l)	7.6
Výška (mm)	cca 1700
Hmotnosť	21 kg
Kód	71283
Značka	AVANSA

Parametre ako maximálny pracovný tlak, teplota a výkon sú dôležité pre hydraulické výpočty systému. Koeficient tepelného exponentu 1.2781 sa využíva pri prepočtoch výkonu podľa spôsobu pripojenia (zdola dole, uhlopriečne atď.). Tieto údaje pomáhajú projektantovi zvoliť optimálnu konfiguráciu radiátora podľa požadovaného výkonu a charakteristiky vykurovacej sústavy.

Montáž a pripojenie

Inštalácia rebríkového radiátora AVANSA začína zabezpečením vhodných zavesení na stenu. Inštalačná sada obsahuje plastové držiaky, skrutky, podložky a konzoly. Je dôležité zabezpečiť rovnovážne rozloženie závitov, ktoré sú umiestnené v rozteči cca 450 mm. Pripojenie sa vykonáva cez G 1/2'' závit, preto je nutné overiť, či je pripojovacie potrubie zodpovedajúce – odporúča sa PEX-AL-PEX s priemerom 16 × 2. Bežné chyby pri montáži zahŕňajú nedostatočné fixovanie držiakov, nesprávne zavesenie alebo chybné nastavenie pripojovacej armatúry. Po inštalácii sa odporúča skontrolovať prievod vzduchu cez odvzdušňovací ventil. V prípade pripojenia elektrickej špirály je dôležité zabezpečiť dodatočnú izoláciu vodičov a prípadne termostat, ak nie je súčasťou balenia.

Kompatibilita a príslušenstvo

Rebríkový radiátor AVANSA je kompatibilný so systémami založenými na teplovode aj s elektrickým vykurovaním. Pre montážne firmy to znamená flexibilitu pri výbere typu pripojenia – radiátor môže byť zapojený do ústredného kúrenia, alebo použitý s elektrickou špirálou. Pri takomto riešení sa odporúča dokúpiť špirálu a termostat oddelne. Pre kompletnú inštaláciu je potrebné doobjednať príslušenstvo, ako napríklad:

• El. tyč s termostatom, 300 W – biela
• PEX-AL-PEX 16 × 2 pre vykurovanie

Tieto príslušenstvo zabezpečuje spoľahlivé pripojenie a efektívne fungovanie celého systému.

Technické súvislosti pre projektanta

Rebríkový radiátor AVANSA má základnú konštrukciu z ocele s povrchovou úpravou vo forme laku. Vertikálna orientácia a štrukturálny dizajn zabezpečujú efektívne vykurovanie aj v priestoroch s obmedzeným priestorom. Hydraulicky je systém navrhnutý tak, aby zabezpečoval vysoký prietok teplonosného média cez trubky priemera 20 mm. Pre elektrické pripojenie slúži závit 1/2'', ktorý umožňuje montáž špirály. Pri výpočte výkonu sa vychádza z tepelného exponentu a koeficientov pre daný spôsob pripojenia. V praxi to znamená, že výkon radiátora sa môže mierne meniť podľa konfigurácie – napríklad pri spodnom pripojení je výkon nižší ako pri uhlopriečnom. Optimálny výkon sa dosiahne pri správnej inštalácii, správnej izolácii armatúr a výbere vhodnej príslušenstva.

Servis a prevádzka

Servis rebríkového radiátora AVANSA spočíva hlavne v regulačných a kontrolných operáciách. Odporúča sa pravidelné skontrolovanie pripojenia, čistenie odvzdušňovacieho ventilu a testovanie funkčnosti elektrickej špirály, ak je použitá. Intervaly údržby závisia od typu pripojenia – pre vodný systém sa odporúča ročná kontrola, pre elektrické pripojenie minimálne raz za dva roky. Dôležitým prvkom prevádzky je aj dodržiavanie prevádzkových limít – maximálna teplota 110 °C a maximálny tlak 1 MPa. Pre dlhodobú životnosť je dôležité chrániť systém pred nadmerným tlakom a kontamináciami teplonosného média. V prípade výpadku funkčnosti alebo nečakaných problémov je vhodné kontaktovať autorizovaného servis.

Časté otázky montážnych firiem

Môže byť AVANSA rebrík pripojený na elektrickú špirálu z oboch strán?
Áno, výrobca poskytuje možnosť pripojenia z oboch strán, čo zvyšuje flexibilitu pri inštalácii. Zabezpečte správne zavesenie a izoláciu vodičov.

Je možné použiť rebrík ako samostatný zdroj tepla v miestnosti bez vykurovacej sústavy?
Áno, pri použití elektrickej špirály môže byť AVANSA rebrík samostatným zdrojom tepla. Vhodné napríklad pre letné obdobie alebo nevykurované priestory.

Aký typ príslušenstva je nevyhnutný pri pripojení na ústredné kúrenie?
Pri pripojení k ústrednému kúreniu je potrebné použiť príslušenstvo na dopojenie do vykurovania a PEX-AL-PEX potrubie 16 × 2. Toto zabezpečuje bezproblémový prietok teplonosného média a správnu hydrauliku.

Je možné použiť AVANSA rebrík v systéme s núteným obehom?
Áno, rebrík je vhodný pre systémy s núteným obehom. Dôležitým faktorom je správne pripojenie armatúr a hydraulické optimalizovanie celej sústavy.
