Vaillant VUI 26CS/1-5 ecoTEC plus IoniDetect + sensoCOMFORT 720
Kód: 0010044679Súvisiaci tovar
Podrobný popis

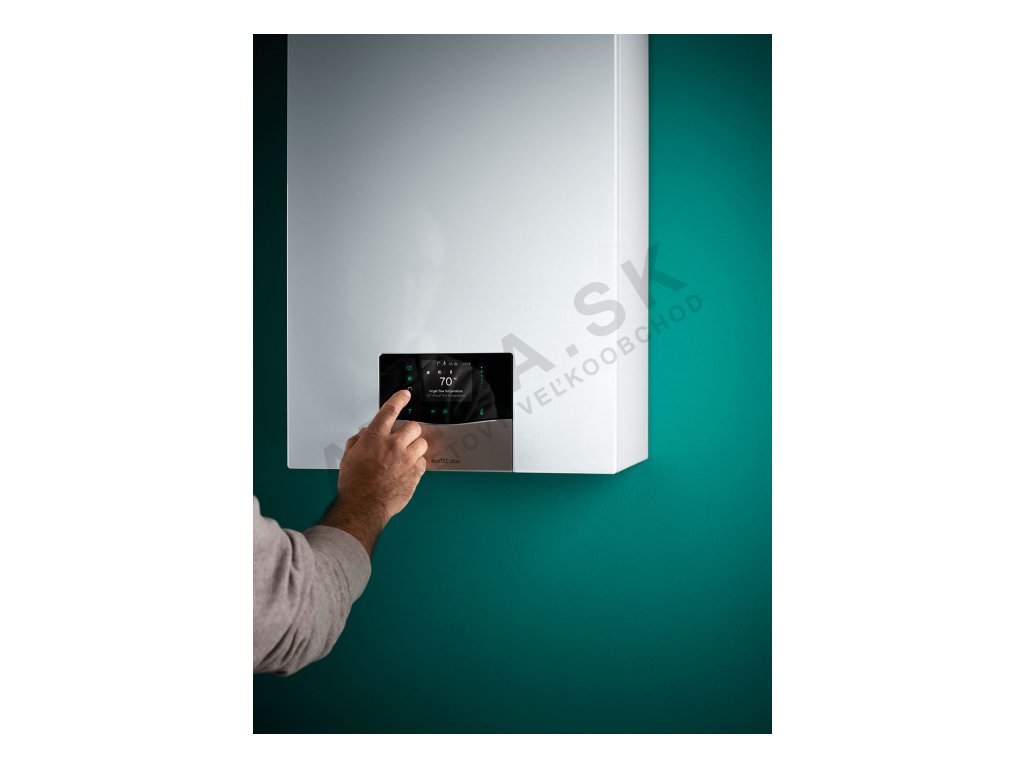

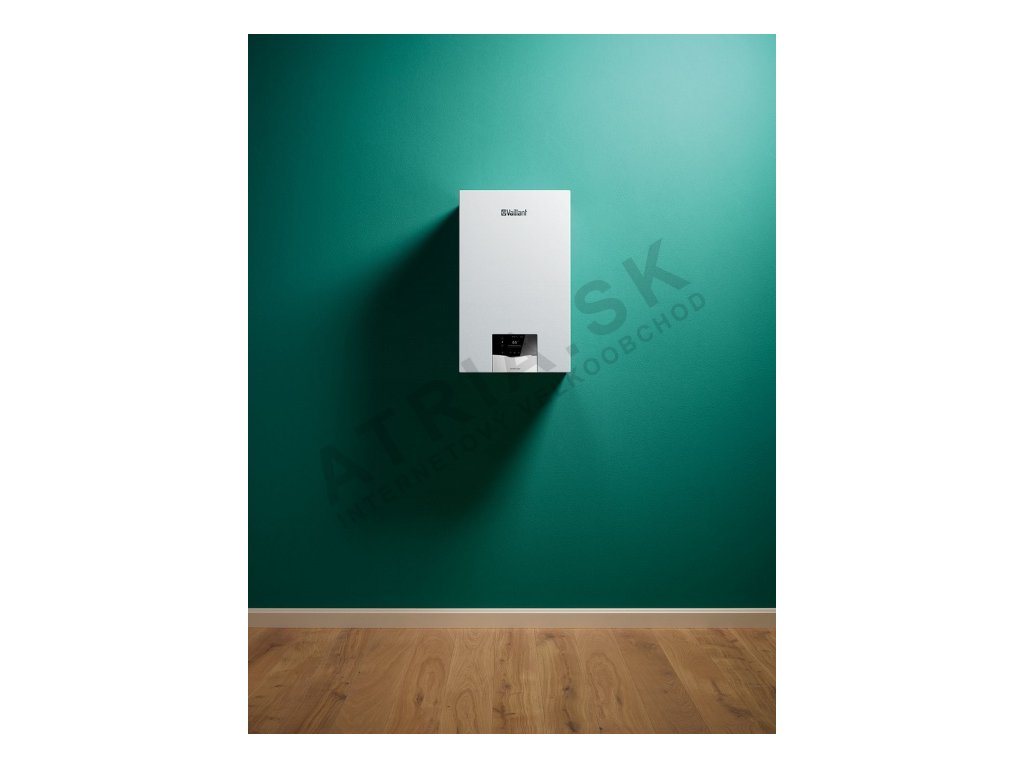

Vaillant VUI 26CS/1-5 ecoTEC plus IoniDetect + sensoCOMFORT 720 je zostava kondenzačného závesného kotla s integrovaným vrstveným zásobníkom TÚV s objemom 20 l a nadstavbovým ekvitermickým regulátorom radu sensoCOMFORT. Menovitý rozsah tepelného zaťaženia horáka je 2,8-21,6 kW pri pomere modulácie 1:10, normovaný stupeň využitia (η_s) dosahuje podľa výrobcu 109,5 %. Riadiaca elektronika kotla obsahuje diagnostickú funkciu IoniDetect, ktorá priebežne vyhodnocuje kvalitu spaľovania a reaguje na zmeny zloženia privádzaného plynu. Zostava je určená na inštaláciu tam, kde má zásobník TÚV zostať súčasťou telesa kotla (bez samostatnej nádrže v technickej miestnosti) a kde sa počíta s pripojením ďalších zdrojov tepla alebo viacerých vykurovacích okruhov cez ekvitermickú reguláciu. montážnych firiem
Z pohľadu projekčnej prípravy ide o zostavu, ktorá spája tri samostatné funkčné celky do jedného telesa - vykurovací kondenzačný modul, prípravu TÚV vo vrstvenom zásobníku a nadradenú ekvitermickú reguláciu s podporou viaczdrojových systémov. Táto kombinácia obmedzuje počet komponentov, ktoré je pri montáži potrebné samostatne osadzovať a prepájať, čo je relevantné najmä pri rekonštrukciách technických miestností s obmedzeným priestorom.
Nasadenie
- Byty a menšie rodinné domy, kde priestor na samostatný zásobník TÚV chýba alebo sa investor zámerne rozhodol pre kompaktné riešenie so zabudovaným 20 l zásobníkom.
- Objekty s jedným až deviatimi vykurovacími okruhmi (pri osadení rozširovacích modulov regulátora) - vhodné aj pre viacgeneračné domy s oddelenou reguláciou pre jednotlivé bytové jednotky alebo podlažia.
- Rekonštrukcie, kde sa k existujúcemu plynovému vykurovaniu dopĺňa solárny ohrev TÚV, tepelné čerpadlo ako doplnkový zdroj alebo riadené vetranie s rekuperáciou - regulátor aj kotol majú na tento typ zapojenia pripravené rozhrania.
- Kaskádové zapojenie 2 až 7 kotlov riadené jedným regulátorom sensoCOMFORT 720, napríklad pri väčších bytových domoch alebo prevádzkach s vyššou špičkovou potrebou tepla.
- Investície s výhľadom na budúcu zmenu zloženia distribuovaného plynu (napr. prímes vodíka) - technológia IoniDetect je podľa výrobcu na túto zmenu pripravená bez nutnosti výmeny riadiacej jednotky.
- Objekty s vyšším štandardom komfortu prípravy TÚV pri obmedzenom prietoku vstupnej vody - obmedzovač prietokového množstva 14 l/min a špecifický prietok 15 l/min pri ΔT=30K sú parametre, ktoré je vhodné porovnať s reálnou potrebou súčasného odberu na viacerých výtokových miestach.
Technické prednosti
- IoniDetect - ionizačná kontrola plameňa vyhodnocuje aktuálne zloženie spaľovaného plynu a horák si podľa toho sám upravuje spaľovací proces; odpadá tak ručné prenastavovanie pri kolísaní kvality plynu v sieti.
- Pohotovostná spotreba 1,82 W - elektronika kotla v pohotovostnom režime odoberá minimálny výkon, čo sa prejaví na prevádzkových nákladoch najmä pri celoročne pripojených zostavách.
- Komunikačná zbernica eBUS - obojsmerná komunikácia medzi kotlom, regulátorom a ďalšími pripojenými zariadeniami (solárny modul, tepelné čerpadlo, riadené vetranie s rekuperáciou); zjednodušuje zapojenie oproti klasickým analógovým vstupom/výstupom.
- Modul sensoNET - voliteľný doplnok typu plug-and-play, ktorý pripojí regulátor na internet a umožní ovládanie a diagnostiku cez mobilnú aplikáciu sensoAPP bez nutnosti zásahu do kabeláže regulátora.
- Vrstvený zásobník TÚV - konštrukcia zásobníka zabezpečuje rýchlu prípravu teplej vody s maximálnym výkonom pri ohreve TÚV 24 kW, pri zachovaní kompaktných rozmerov celej zostavy.
- Pripravenosť na kaskády a hybridné systémy - regulátor aj kotol podporujú súbežnú prácu s inými zdrojmi tepla (tepelné čerpadlo, solár), čo je relevantné pri postupnej modernizácii vykurovacieho systému bez výmeny celej sústavy naraz.
Parametre kotla
Regulátor sensoCOMFORT 720

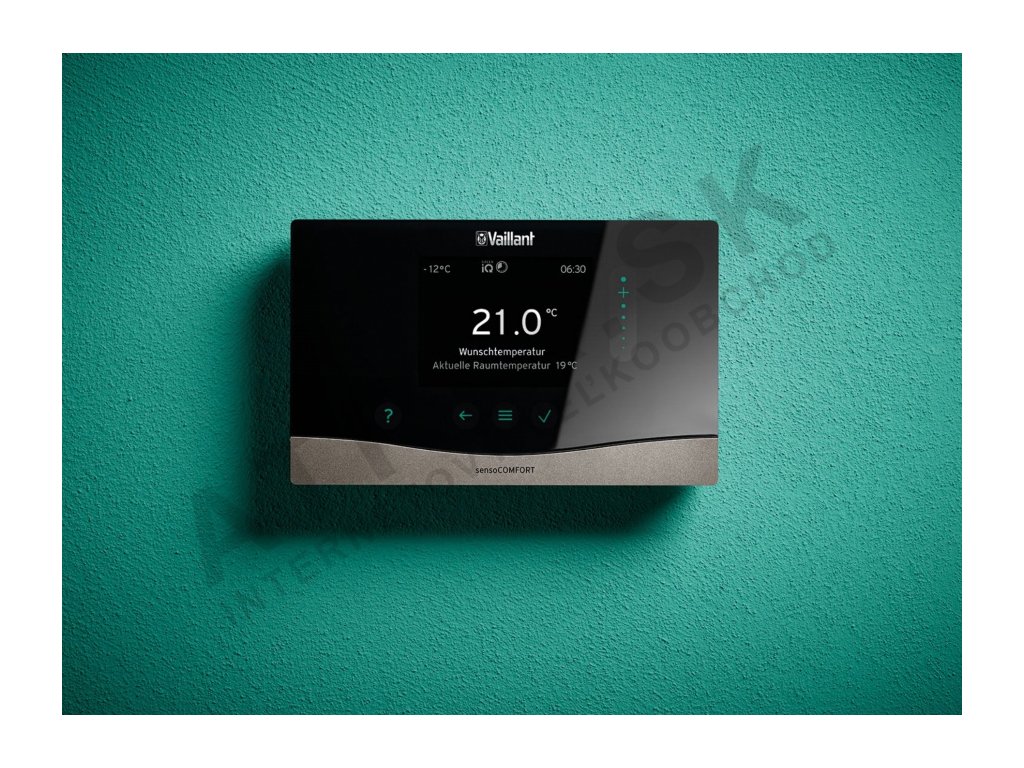

Ekvitermický regulátor sensoCOMFORT 720 je drôtové zariadenie určené na montáž na stenu, komunikujúce s kotlom cez zbernicu eBUS. Ovládací panel tvorí 3,5" displej s vysokým rozlíšením, doplnený šiestimi dotykovými tlačidlami s podsvietením - ovládanie je tak čitateľné aj bez dodatočného osvetlenia miestnosti.
- Nastavenie požadovaných teplôt a časových intervalov s presnosťou na minútu, vrátane samostatného režimu neprítomnosti pre obdobia, keď je objekt dlhodobo bez obyvateľov.
- Diaľkové ovládanie a diagnostika cez aplikáciu sensoAPP - vyžaduje doplnenie o modul sensoNET a pripojenie cez WiFi.
- Súbežná práca s viacerými zdrojmi tepla naraz (napríklad plynový kotol spolu so solárnym ohrevom alebo tepelným čerpadlom) - regulátor je na tento typ prevádzky navrhnutý, nie je určený len na riadenie samostatného kotla.
- Podpora viacerých vykurovacích okruhov súčasne, čo využijú najmä viacgeneračné domy alebo objekty s oddelenými zónami vykurovania.
- Automatická úprava vykurovacej krivky, funkcia vysúšania podláh po realizácii podlahového kúrenia, snímač vlhkosti vzduchu v miestnosti, sprievodca inštaláciou a sprievodca nastavením časových programov - všetky tieto funkcie sú súčasťou štandardnej výbavy regulátora.
Technické parametre regulátora:
Pre technika
Pri zapojení zostavy do systému s ďalšími zdrojmi tepla (solárny okruh, tepelné čerpadlo, riadené vetranie s rekuperáciou) sa oplatí od začiatku počítať s komunikáciou cez eBUS namiesto klasického drôtového prepojenia na jednotlivé vstupy/výstupy - zjednoduší sa tým nielen samotná montáž, ale aj následná diagnostika pri servisnom zásahu, keďže regulátor aj kotol si stavové informácie vymieňajú priamo medzi sebou. Pri objektoch s viacerými vykurovacími zónami je potrebné vopred započítať potrebu rozširovacích modulov - regulátor sensoCOMFORT 720 zvládne riadiť až 9 okruhov, ale tento počet je viazaný na doplnkové moduly, nie je dostupný zo základnej výbavy. Pri kaskádovom zapojení viacerých kotlov (2 až 7 kusov) treba pri návrhu hydrauliky rátať s tým, že centrálnu logiku riadenia preberá jeden regulátor - odporúča sa preto pri projekte vopred overiť, ktorý z kotlov v kaskáde bude niesť nadradenú riadiacu jednotku.
Pri uvádzaní do prevádzky treba brať do úvahy, že povolený prevádzkový tlak sústavy je v rozsahu 0,03-1,0 MPa - pri tlakovej skúške vykurovacieho okruhu je preto potrebné rátať s hornou hranicou tohto rozsahu a nezaťažovať sústavu tlakom mimo udávaného pásma. Elektrické krytie kotla IPX4D umožňuje umiestnenie v priestoroch s vyššou vlhkosťou (napríklad kúpeľne, práčovne), avšak konkrétne umiestnenie treba vždy posúdiť podľa platnej normy pre elektrické zariadenia vo vlhkých priestoroch, krytie samotné túto povinnosť nenahrádza. Pri revíznej správe a zápise do servisnej knižky je vhodné uviesť aj stav funkcie IoniDetect, keďže ide o súčasť spaľovacieho reťazca s priamym dopadom na deklarovaný normovaný stupeň využitia.
Časté otázky montážnych firiem k tomuto modelu
Áno, regulátor plnohodnotne funguje aj bez internetového pripojenia - ovládanie priamo na displeji s dotykovými tlačidlami, nastavenie teplôt aj časových programov je nezávislé od sensoNET. Modul sensoNET je potrebný výlučne pre vzdialené ovládanie a diagnostiku cez aplikáciu sensoAPP.
Regulátor sensoCOMFORT 720 podporuje riadenie kaskády priamo, komunikácia medzi jednotlivými kotlami prebieha cez eBUS. Hydraulické prepojenie kaskády (zberače, rozdeľovače, obehové čerpadlá) je potrebné navrhnúť samostatne podľa počtu a výkonu zapojených kotlov - regulátor rieši len riadiacu logiku, nie hydraulickú stránku zapojenia.
IoniDetect je súčasťou riadiacej elektroniky kotla, nie samostatný externý komponent - servisný zásah prebieha rovnako ako pri bežnej diagnostike spaľovania, cez servisné menu kotla alebo pripojený servisný nástroj. Funkcia nevyžaduje žiadnu dodatočnú kalibráciu pri bežnej ročnej údržbe.
Prípojky kúrenia (výstup/vstup) sú G 3/4", prípojky zásobníka G 1/2", prípojky studenej a teplej vody G 3/4", plynová prípojka a prípojka poistného ventilu 15 mm, odvod kondenzátu 19 mm. Pri prechode zo staršej zostavy so samostatným stacionárnym zásobníkom je potrebné počítať aj so zmenou trasovania rozvodu TÚV, keďže zásobník je teraz súčasťou telesa kotla s rozmermi 720×440×536 mm.
Podmienkou je podpora komunikácie cez eBUS na strane kotla - pri starších modeloch bez tohto rozhrania regulátor nevie plnohodnotne komunikovať so zdrojom tepla. Pred nasadením na iný model než VUI 26CS/1-5 odporúčame overiť kompatibilitu v aktuálnej technickej dokumentácii daného kotla.
Množstvo vody potrebné na spustenie ohrevu je 2 l/min, obmedzovač prietokového množstva je nastavený na 14 l/min, špecifický prietok pri ΔT=30K dosahuje 15 l/min. Pri návrhu rozvodov TÚV v byte alebo menšom dome tieto hodnoty spolu s objemom zásobníka 20 l a maximálnym výkonom pri ohreve TÚV 24 kW určujú, koľko odberných miest je možné súčasne komfortne obsluhovať.
Ide o dve samostatné klasifikácie viažuce sa na rozdielne komponenty zostavy. Kotol má triedu ErP A/A (vykurovanie/ohrev vody), zatiaľ čo regulátor sensoCOMFORT 720 je zaradený do tried II, VI a VIII podľa typu regulačnej funkcie, ktorú v danej zostave plní. Pri vypĺňaní energetického štítku celej zostavy pre koncového zákazníka je preto potrebné pracovať s oboma údajmi samostatne, nie ich zamieňať.
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 60 kg |
| Elektrické krytie: | IPX4D |
| Hmotnosť prázdneho kotla: | 82,3 kg |
| Horný výkon kotla: | 21,0 kW |
| Maximálny pracovný tlak: | 0,3 MPa (3,0 bar) |
| Napätie/frekvencia: | 230V/50Hz |
| Nastaviteľný rozsah teploty TV: | 35 - 65°C |
| Nastaviteľný rozsah teploty VV: | 15 - 80°C |
| Palivo: | zemný plyn / propán |
| Prevedenie komína: | TURBO |
| Priebeh zmeny výkonu: | modulovaný |
| Pripojenie el. napätia: | 230V |
| Prípojka TUV: | 1/2" |
| Prípojka vody: | 3/4" |
| Rozmery: | 720 x 440 x 546 mm |
| Spodný výkon kotla: | 2,7 kW |
| Spustenie kotla: | servisným technikom VAILLANT |
| Špecifický prietok TV: | 15 l/min |
| Trieda emisií NOx: | 6 |
| Určenie kotla: | s integrovaným zásobníkom |
| Veľkosť zásobníka TÚV: | 20 l |
| Výkon pri ohreve TV: | 26,0 kW |
| Výkon pri tepl. spáde 50/30 °C: | 2,7 - 21,0 kW |
| Výkon pri tepl. spáde 80/60 °C: | 2,4 - 19,7 kW |
| Výkon kotla na vykurovanie: | vysoký výkon nad 16 kW |
| Výrobca: | Vaillant |
-
