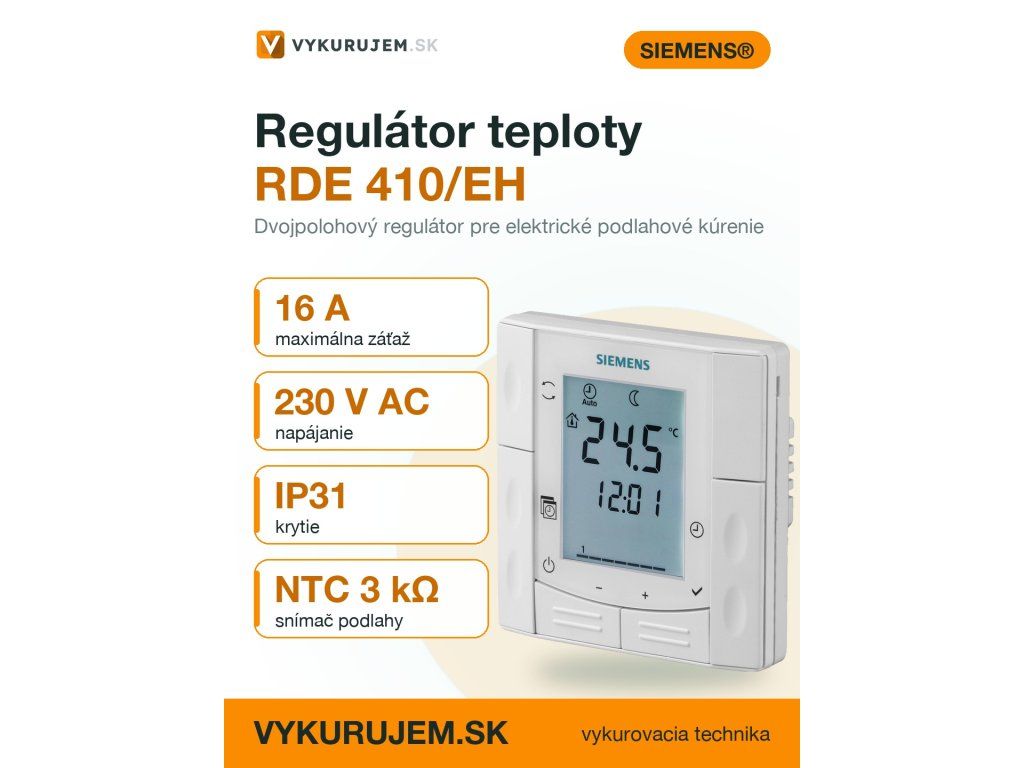

Regulátor teploty Siemens RDE 410/EH – dvojpolohový pre podlahové kúrenie

Podrobný popis

Regulátor teploty Siemens RDE 410/EH sa často využíva v systémoch elektrického podlahového kúrenia v bytových alebo rodinných domoch, kde je potrebné zabezpečiť spoľahlivé a presné riadenie teploty. Montážne firmy často kombinujú tento regulátor s káblovým podlahovým kúrením, kde je dôležitá bezpečnosť a komfort. Základným cieľom inštalácie je dosiahnuť rovnomerné vykurovanie priestoru a zároveň chrániť konštrukciu pred prehriatím. Tento regulátor je vhodný aj pre priestory s vyššou vlhkosťou, kde je krytie IP31 dôležitým parametrom pre bezpečnú prevádzku.

Technické parametre

Montáž a pripojenie

Regulátor sa montuje do kruhovej elektroinštalačnej krabice s minimálnou hĺbkou 40 mm podľa CEE/VDE. Pred inštaláciou je dôležité skontrolovať, či je miesto vhodné – mimo priameho slnečného žiarenia a vzdialené od zdrojov tepla. Pripojenie sa vykonáva pomocou NTC snímača QAP1030 alebo UFH, ktorý sa pripojí k vstupnému svorcu. Elektrické pripojenie regulátora musí byť vykonané kvalifikovaným elektrikárom, keďže ide o zásah do obvodu s výstupom 16 A. Bežné chyby pri montáži zahŕňajú nesprávne pripojenie snímača alebo nedodržanie minimálnej hĺbky krabice, čo môže viesť k nekorektnému fungovaniu alebo poškodeniu regulátora.

Kompatibilita a príslušenstvo

Regulátor Siemens RDE 410/EH je kompatibilný s káblovým elektrickým podlahovým kúrením. Je vhodný na použitie s nerezovým rozdeľovačom 4 cestným pre podlahové kúrenie, ktorý umožňuje efektívne rozdeľovanie tepla. Pri inštalácii je potrebné doobjednať aj skrutkovanú spojku 1/2x20 s vnútorným závitom, ktorá zabezpečí pevné pripojenie. Pri montáži elektrického podlahového kúrenia je tiež vhodné použiť potrubie PEX-AL-PEX 20 x 2, ak sa systém kombinuje s hydraulickým vykurovaním. Pre projektantov je dôležitá aj kompatibilita s BOSCH Condens GC 2300i W 22/25 C + CR 120, ktorý môže byť použitý ako zdroj tepla v kombinovanom systéme.

Technické súvislosti pre projektanta

Regulátor Siemens RDE 410/EH funguje ako dvojpolohový regulátor, ktorý spína výstup v režime On/Off. Tento princíp znamená, že regulátor buď plne zapne alebo vypne vykurovací zdroj, čo je vhodné pre systémy s nízkou tepelnou zmeteľnosťou. Materiál regulátora je vyrobený z odolných plastov, ktoré zaručujú dlhú životnosť aj v náročných podmienkach. Elektrické zapojenie zahŕňa pripojenie na 230 V AC a výstup na 16 A, čo je dôležité pri dimenzovaní elektrického obvodu. Hydraulická časť nie je priamo zapojená, ale regulátor môže byť súčasťou systému, ktorý kombinuje elektrické a hydraulické vykurovanie. Pre zabezpečenie efektivity a bezpečnosti je dôležité, aby bol regulátor správne pripojený a umiestnený v reprezentatívnom mieste v miestnosti.

Servis a prevádzka

Údržba regulátora zahŕňa pravidelné skontrolovanie pripojenia snímača a elektrických kontaktov. Servisné intervaly sú obvykle dlhé, ale pri každej inštalácii je vhodné zaznamenať dátum inštalácie a plánovať pravidelné kontroly. Je dôležité sledovať, či regulátor správne reaguje na zmeny teploty a či sa nezvyšuje spotreba elektrickej energie. V prípade chyby je možné vykonať návrat k továrenským nastaveniam, čo môže vyriešiť problémy s konfiguráciou. Ak regulátor nefunguje správne, je potrebné skontrolovať pripojenie a v prípade potreby kontaktovať servisné centrum.

Časté otázky montážnych firiem

Je regulátor Siemens RDE 410/EH vhodný pre kúpeľňu?
Áno, regulátor má krytie IP31, čo zaručuje, že môže byť inštalovaný aj v miestnostiach s vyššou vlhkosťou, ako je kúpeľňa.

Je možné použiť regulátor s hydraulickým podlahovým kúrením?
Regulátor je určený pre elektrické podlahové kúrenie. Ak sa systém kombinuje s hydraulickým vykurovaním, je potrebné použiť príslušný regulátor pre hydraulický systém.

Je možné nastaviť maximálnu teplotu podlahy?
Áno, regulátor má funkciu obmedzenia teploty podlahy pomocou káblového NTC snímača, čo zabezpečuje bezpečnú prevádzku.

Je možné použiť regulátor s týždenným programom?
Áno, regulátor má 8 programovateľných týždenných časových blokov, ktoré umožňujú nastaviť komfortný a útlmový režim podľa potrieb.
