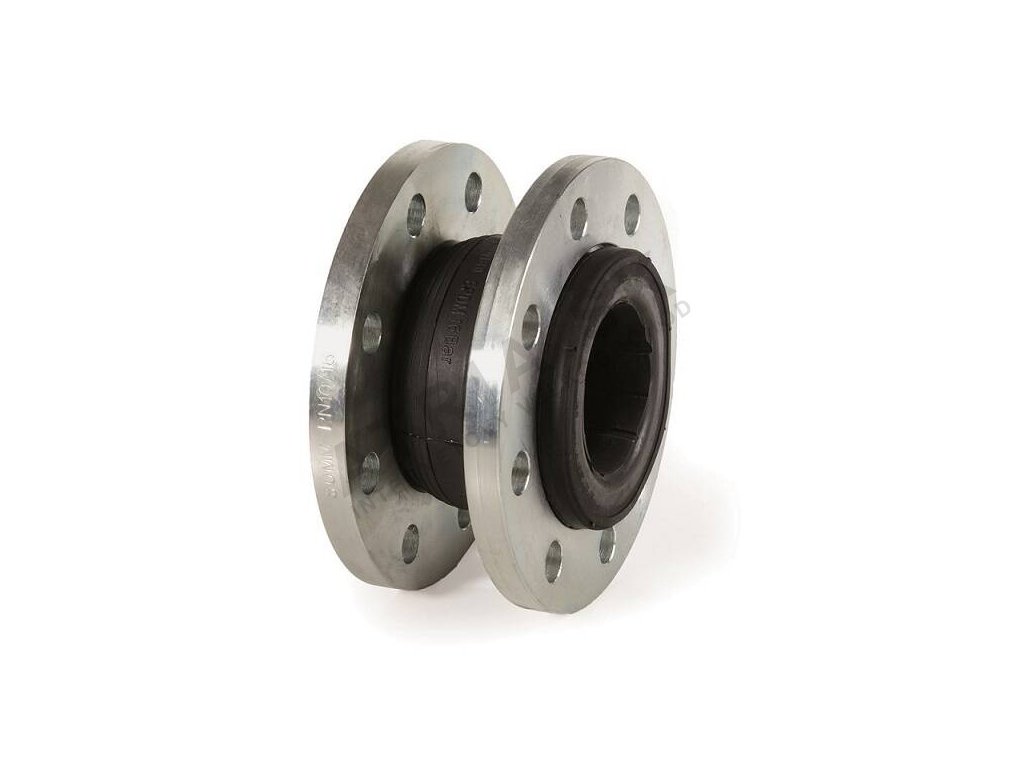

Prírubový pryžový kompenzátor - séria F8 - DN 65; L=108mm BRA.F8.500
Kód: F8500065Súvisiaci tovar
Podrobný popis
Popis a použitie
Prírubový pryžový kompenzátor série F8 od výrobcu BRA (typ BRA.F8.500) je konštrukčne určený na pohlcovanie tepelnej dilatácie, vibrácií a hluku v potrubných rozvodoch budov aj priemyselných objektov. Vďaka pružnému elementu z EPDM gumy vystuženej nylónovými vláknami dokáže kompenzátor absorbovať axiálne, bočné aj uhlové posuny potrubia, čím výrazne predlžuje životnosť armatúr, čerpadiel a ostatných prvkov sústavy.
Typické oblasti použitia zahŕňajú vykurovacie a klimatizačné sústavy (HVAC), rozvody studenej a teplej vody, systémy s tlakovým vzduchom a rozvody kvapalín s obsahom glykolu (zmesi voda/glykol až do koncentrácie 50 %). Kompenzátor je certifikovaný na pitnú vodu atestom vydaným RÚVZ Poprad, čo umožňuje jeho použitie aj v rozvodoch pitnej a úžitkovej vody.
Upozornenie: Kompenzátor série F8 nie je vhodný pre paru, horľavé plyny ani pre kvapaliny obsahujúce oleje alebo uhľovodíky. Použitie v takýchto médiách je neprípustné a môže viesť k degradácii pružného elementu a havárii potrubia.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ / séria | BRA.F8.500 – séria F8 |
| Menovitá svetlosť (DN) | DN 65 |
| Celková dĺžka (L) | 108 mm |
| Maximálny prevádzkový tlak | 16 bar |
| Trieda príruby | PN 16 podľa STN EN 1092-1 |
| Prevádzkový rozsah teplôt | −10 °C až +100 °C |
| Materiál prírub | Pozinkovaná oceľ |
| Materiál pružného elementu | EPDM zosilnený nylónom |
| Kompatibilné médiá | Voda, pitná voda, voda s glykolom (max. 50 %), tlakový vzduch |
| Nevhodné médiá | Para, plyny, kvapaliny s olejmi alebo uhľovodíkmi |
| Certifikácia | Atest na pitnú vodu – RÚVZ Poprad |
Montáž a pripojenie
Kompenzátor sa pripája prírubovým spojom PN 16 podľa STN EN 1092-1. Príruby sú vyrobené z pozinkovanej ocele, čo zaručuje dostatočnú mechanickú pevnosť a odolnosť voči korózii v bežnom prostredí. Montáž musí vykonávať odborný pracovník s technickými znalosťami v oblasti potrubných rozvodov.
Pri zabudovaní kompenzátora je nevyhnutné striktne dodržiavať hodnoty prípustného skrátenia a predĺženia pružného elementu, ktoré sú stanovené výrobcom v technickom liste (viď tabuľka v priloženom technickom liste). Prekročenie týchto hodnôt môže trvalo poškodiť pružný element alebo spôsobiť netesnosť spoja.
Odporúčané zásady pri montáži:
- Kompenzátor inštalovať do potrubia bez predpätia – potrubie musí byť pred montážou riadne ukotvené a vedené.
- Skontrolovať axiálnu súosovosť prírubových spojov pred utiahnutím skrutiek.
- Dodržiavať uťahovací moment skrutiek podľa pokynov výrobcu uvedených v montážnom návode.
- Nepoužívať kompenzátor ako jedinou fixáciu potrubia – vždy inštalovať pevné body (fixy) a klzné vedenia.
- Pred uvedením do prevádzky vykonať tlakovú skúšku podľa platných predpisov.
Na čo si dať pozor
- Neprekračovať teplotné a tlakové limity: Maximálna prevádzková teplota 100 °C a tlak 16 bar sú absolútne limity – dlhodobá prevádzka blízko týchto hodnôt skracuje životnosť pružného elementu.
- Nepoužívať pre nevhodné médiá: Para, plyny, oleje a uhľovodíky chemicky degradujú EPDM – akékoľvek použitie pre tieto médiá je neprípustné.
- Dodržiavať montážne tolerancie: Hodnoty skrátenia/predĺženia podľa výrobcovej tabuľky sú záväzné; ich nedodržanie vedie k predčasnému opotrebeniu alebo k poruche.
- Obsah glykolov: Použitie je povolené len do koncentrácie 50 % glykolu – vyššia koncentrácia môže narušiť integritu pružného elementu.
- Ochrana počas skladovania: Pryžový element je citlivý na priame slnečné žiarenie a ozon; skladovať v uzatvorenom, chladnom a suchom prostredí.
Dokumenty na stiahnutie
- Technický list – BRA.F8 Prírubový pryžový kompenzátor (PDF)
- Montážny návod – F8 Prírubové pryžové kompenzátory (PDF)
- Vyhlásenie o zhode – Pryžové kompenzátory (PDF)
Časté otázky
- Aké sú prípustné hodnoty skrátenia a predĺženia pre DN 65 / L = 108 mm?
- Konkrétne hodnoty maximálneho axiálneho skrátenia a predĺženia, bočného a uhlového posunutia pre tento rozmer sú uvedené v tabuľke v technickom liste výrobcu (viď dokument na stiahnutie). Montér je povinný tieto hodnoty dodržať – ich prekročenie má za následok stratu záruky a môže viesť k poruche kompenzátora.
- Môže byť kompenzátor F8 DN 65 použitý v sústave s protikoróznou ochranou na báze glykolov?
- Áno, kompenzátor séria F8 s pružným elementom z EPDM je kompatibilný so zmesami voda/glykol do koncentrácie 50 %. Pred použitím s konkrétnym inhibítorom korózie alebo prísadou odporúčame overiť chemickú kompatibilitu u výrobcu alebo v technickom liste.
- Je potrebná pravidelná údržba alebo výmena kompenzátora počas prevádzky?
- Pryžové kompenzátory série F8 sú navrhnuté ako prevažne bezúdržbové prvky. Odporúča sa však pri každej revízii sústavy vizuálne skontrolovať stav pružného elementu – príznaky praskania, vydúvania alebo trvalej deformácie sú signálom na výmenu. Životnosť závisí od prevádzkových podmienok (teplota, tlak, cyklovanie) a kvality montáže.
Dodatočné parametre
| Kategória: | BRA.F8.500 - oceľ |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 5.023 kg |
| Materiál: | - príruby |
| Menovitá svetlosť: | DN 65 |
| Menovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:11:19 |
