Prírubový gumový kompenzátor- séria F8 - DN 400; L=266mm BRA.F8.100

Podrobný popis

Popis a použitie

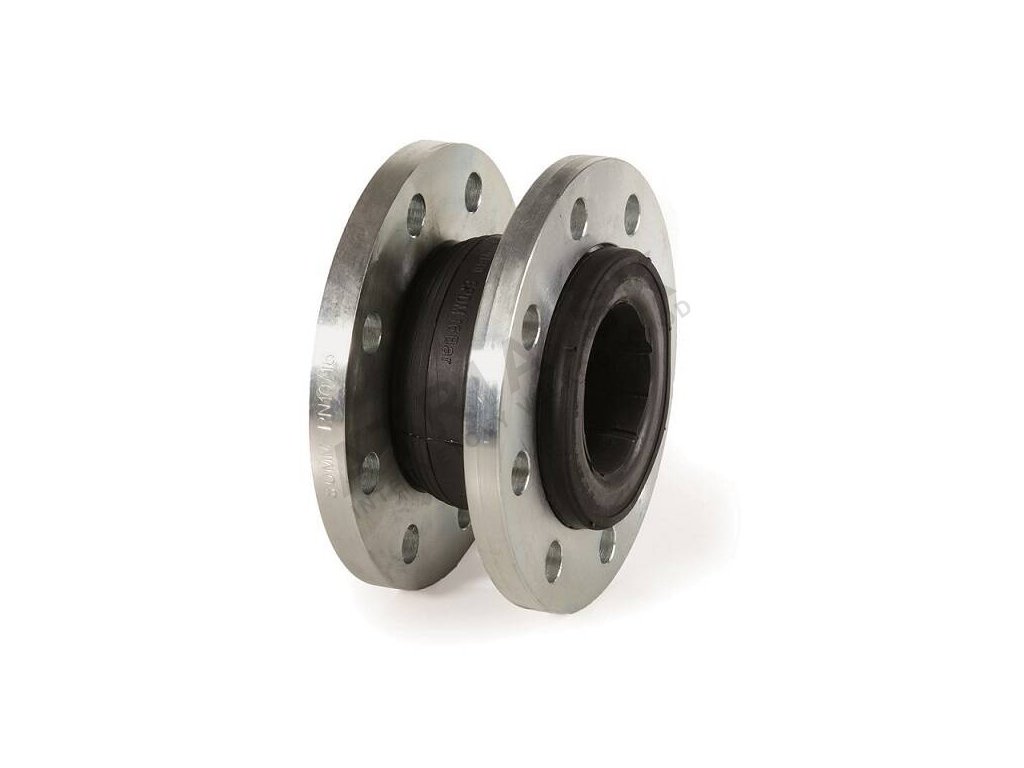

Prírubový gumový kompenzátor série F8 od výrobcu BRA (typ BRA.F8.100) je elastický tlmiaci prvok určený na zachytenie axiálnych, laterálnych a uhlových posunov v potrubných systémoch. Montáž kompenzátora zabraňuje prenášaniu vibrácií a hluku medzi čerpadlom, armatúrami a potrubím, čím predlžuje životnosť celého rozvodu a znižuje hlukovú záťaž v budove.

Vďaka pružnému elementu z NBR gumy vystuženej nylónom a prírubam z pozinkovanej ocele je kompenzátor odolný voči korózii a mechanickému namáhaniu. Rozmer DN 400 s celkovou dĺžkou 266 mm predurčuje tento typ na väčšie strojovne, čerpací stanice a technologické rozvody, kde sú potrebné spoľahlivé kompenzačné prvky veľkých priemerov.

Typické oblasti nasadenia:

• vykurovacie a chladiace sústavy (HVAC)
• rozvody úžitkovej a chladiacej vody
• systémy s tlakovým vzduchom
• okruhy s nemrznúcimi zmesami – voda/glykol do 50 % obj.
• prípojky čerpadiel, výmenníkov tepla a kotlov veľkých výkonov

Technické parametre

Montáž a pripojenie

Kompenzátor sa pripája k potrubiu prostredníctvom plochých prírub PN 16 podľa STN EN 1092-1. Pri montáži je nevyhnutné dodržať tieto zásady:

• Predpísané hodnoty skrátenia/predĺženia: výrobca stanovuje presné montážne tolerancie pre axiálny posun. Tieto hodnoty sú záväzné a musia sa dodržať podľa tabuľky uvedenej v technickom liste – viď sekcia Dokumenty na stiahnutie.
• Montážna poloha: kompenzátor možno montovať horizontálne aj vertikálne. Potrubné vedenie musí byť v okolí kompenzátora vedené pevnými podperami, aby sa zabránilo jeho nadmernému zaťaženiu vlastnou hmotnosťou potrubia.
• Dotahovanie skrutiek: skrutky príruby sa uťahujú krížovo a rovnomerne podľa predpísaného momentu, aby sa zabránilo nerovnomernému stlačeniu gumového elementu.
• Ochrana pred torziou: kompenzátor nesmie byť namáhaný krútiacim momentom – os potrubia na oboch stranách musí byť súosá.
• Ochrana pri zvárací prácach: gumový element je nutné chrániť pred iskrami a priamym teplom pri zváraní okolitých prírub.
• Plnenie a odvzdušnenie: pri prvom naplnení sústavy sa odporúča skontrolovať, či nedochádza k pretočeniu alebo nadmernému deformovaniu elementu.

Montáž kompenzátorov DN 400 odporúčame zveriť odborne spôsobilej montážnej firme, keďže ide o veľký priemer s vyššou hmotnosťou a presnosť osadenia je kritická pre správnu funkciu.

Na čo si dať pozor

• Maximálna teplota 80 °C: NBR guma pri dlhodobom prekročení tejto hranice stráca pružnosť a dochádza k predčasnému starnutiu materiálu. Systém nesmie byť prevádzkovaný nad stanovenou teplotou.
• Tlak nesmie prekročiť 16 bar: prekročenie maximálneho prevádzkového tlaku vedie k poškodeniu pružného elementu a k netesnosti spoja.
• Zákaz použitia pre iné médiá: NBR/nylón je kompatibilný s vodou, glykolovými zmesami a tlakovým vzduchom. Použitie s agresívnymi chemikáliami, minerálnymi olejmi alebo rozpúšťadlami bez konzultácie s výrobcom nie je prípustné.
• Montážne hodnoty sú záväzné: inštalácia kompenzátora v inom ako predpísanom stlačení/predĺžení znižuje kompenzačnú schopnosť a môže spôsobiť predčasné poškodenie.
• Pravidelná vizuálna kontrola: pri každej revízii sústavy je potrebné skontrolovať povrch gumového elementu na prítomnosť trhlín, vydutí alebo zmeny tvaru.

Dokumenty na stiahnutie

• Technický list – BRA.F8 Prírubový gumový kompenzátor (PDF)
• Návod na montáž – F8 Prírubové gumové kompenzátory (PDF)
• Vyhlásenie o zhode – BRA.F8.100 (PDF)

Časté otázky

Aké maximálne axiálne stlačenie a predĺženie je pre DN 400 / L=266 mm prípustné?

Presné hodnoty montážneho stlačenia a predĺženia sú výrobcom stanovené v tabuľke v technickom liste (viď PDF vyššie). Tieto hodnoty sa líšia podľa prevádzkového tlaku a musia sa bezpodmienečne dodržať – svojvoľné prekročenie limitov vedie k poškodeniu pružného elementu a strate záruky.

Je kompenzátor séria F8 DN 400 vhodný pre systémy s propylénglykol-vodnou zmesou používanou pri ochrane pred mrazom?

Áno, materiál pružného elementu NBR zosilnený nylónom je kompatibilný s vodnými roztokmi glykolu (etylénglykolov aj propylénglykolu) do koncentrácie 50 % obj. Pri vyšších koncentráciách alebo iných aditívach je nutné overiť chemickú kompatibilitu s výrobcom.

Aký je rozdiel medzi sériou F8 a inými radmi prírubových gumových kompenzátorov a prečo zvoliť práve tento typ?

Séria F8 je navrhnutá pre prevádzkové tlaky do 16 bar s prírubami PN 16 podľa STN EN 1092-1, čo ju predurčuje pre štandardné priemyselné a HVAC aplikácie stredných až veľkých priemerov. Kombinácia pozinkovaných prírub a NBR/nylón elementu zaručuje odolnosť voči korózii aj mechanickému namáhaniu. Pre vyššie tlaky alebo extrémne teploty by bolo potrebné zvoliť iný rad – konzultáciu odporúčame s technickým oddelením dodávateľa.
