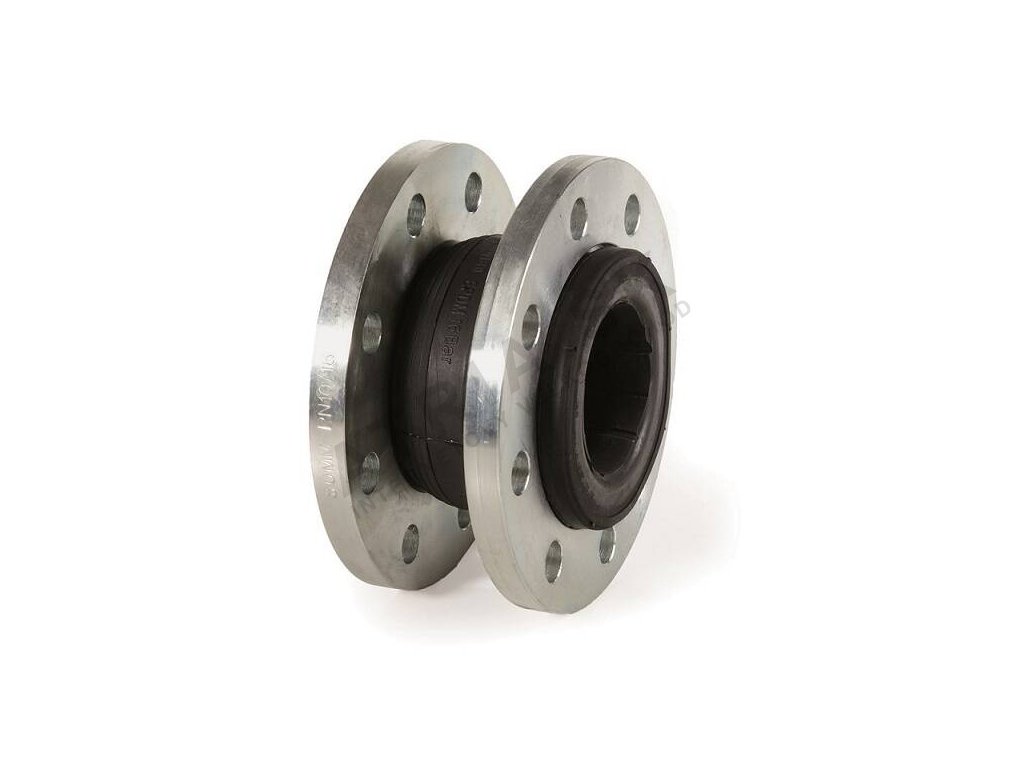

Pryžový kompenzátor IVAR série F8 – DN 40, 93 mm BRA.F8.100
Kód: F8100040Súvisiaci tovar
Podrobný popis
Pryžový kompenzátor série F8 od IVAR je bežným prvkom v hydraulických systémoch, kde je potrebné vyrovnávať rozdiely v rozťažnosti potrubia. Používa sa najmä v systémoch vykurovania, klimatizácie a vodovodných rozvodoch. V praxi montážne firmy využívajú tento kompenzátor na kompenzáciu termickej rozťažnosti potrubia, čím zabezpečujú dlhodobú funkčnosť celého systému. Tento model je vhodný pre objekty s rozsiahlymi rozvodmi, kde je potrebné zabezpečiť pohyb potrubia bez poškodenia armatúr a iných prvkov.
Technické parametre
| Materiál | - príruby |
|---|---|
| Menovitá svetlosť | DN 40 |
| Menovitý tlak | PN 16 |
| Hmotnosť | 3,175 kg |
| Kód | F8100040 |
| Značka | IVAR |
Menovitý tlak PN 16 a prevádzková teplota do +80 °C sú dôležité parametre pri dimenzovaní. PN 16 znamená, že kompenzátor vydrží maximálny tlak 16 bar, čo je bežný limit pre rozvody vody a glykolu. DN 40 zodpovedá priemeru pripojenia, ktorý musí byť v súlade s priemerom potrubia. Dĺžka 93 mm je dôležitým parametrom pre kompenzáciu pohybu potrubia.
Montáž a pripojenie
Montáž kompenzátoru série F8 vyžaduje dodržiavanie technických pokynov výrobcu. Prvý krok je overenie pripojovacích rozmerných údajov – v tomto prípade ide o príruby DN 40. Kompenzátor je pripojený cez príruby, ktoré majú závit PN 16 podľa STN EN 1092-1. Je dôležité, aby vodiče alebo montážne firmy pred montážou overili, či sú príruby a potrubie v rovnakej rovine, aby sa predišlo poškodeniu pružného prvku. Po pripojení je potrebné zabezpečiť, že kompenzátor má dostatočný priestor na pohyb. Bežné chyby pri montáži zahŕňajú nedostatočnú kompenzáciu pohybu, čo môže viesť k poškodeniu pružného prvku.
Kompatibilita a príslušenstvo
Kompenzátor série F8 je kompatibilný s potrubiami DN 40, ktoré majú príruby PN 16. Pre správnu funkciu je potrebné doobjednať príruby, tesniace pásiky a prípadne izoláciu. Súvisiace produkty ako napríklad potrubie PEX-AL-PEX 20 x 2 alebo izolácia 18 mm môžu byť vhodné pri inštalácii v objektových systémoch. Pre systémy s glykolom je dôležité zabezpečiť, že všetky prvky sú schválené pre takéto médiá.
Technické súvislosti pre projektanta
Kompenzátor série F8 funguje na princípe pružného prvku z NBR zosilneného nylónom, ktorý umožňuje pohyb potrubia. NBR (nitrilová pryž) je odolná voči olejom a glykolom, čo zvyšuje životnosť kompenzátoru v systémoch s niektorými chladiacimi médiami. Príruby sú vyrobené z pozinkovanej ocele, čo zabezpečuje dobrú odolnosť proti korozií. Hydraulické zapojenie v systéme musí umožniť pohyb potrubia, aby sa predišlo nadmernému namáhaniu kompenzátoru. Preto je dôležité, aby projektant zohľadnil všetky pohyby potrubia a zabezpečil, že kompenzátor má dostatočný priestor na pohyb.
Servis a prevádzka
Údržba kompenzátoru série F8 je minimálna, avšak je dôležité pravidelne kontrolovať pružný prvok na poškodenia, najmä pri systémoch s glykolom. Odporúča sa servisný interval minimálne raz za rok. Počas prevádzky je dôležité sledovať, či kompenzátor nie je nadmerným tlakom alebo teplotou. Ak sa objaví deformácia pružného prvku, je potrebné kompenzátor vymeniť. Poškodený kompenzátor môže spôsobiť únik médií a poškodiť iné prvky systému.
Časté otázky montážnych firiem
Dá sa kompenzátor série F8 použiť v systéme s 50 % glykolom?
Áno, kompenzátor série F8 je schválený pre vodu s až 50 % glykolom, čo je uvedené v technických parametroch.
Aké sú bežné chyby pri montáži kompenzátorov?
Najčastejšie chyby zahŕňajú nedostatočnú kompenzáciu pohybu potrubia a nedodržanie rovinnosti pripojenia. Tieto chyby môžu spôsobiť poškodenie pružného prvku.
Je možné pripojiť kompenzátor série F8 k potrubiu s menším priemerom?
Nie, kompenzátor série F8 je určený pre potrubie DN 40. Pripojenie k menšiemu priemeru by spôsobilo nesprávne namáhanie pružného prvku.
Aké sú dôsledky prevyšovania maximálnej teploty?
Prevýšenie teploty nad 80 °C môže spôsobiť deformáciu pružného prvku a zníženie životnosti kompenzátoru. V takom prípade je potrebné kompenzátor vymeniť.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Pryžové kompenzátory série F8 |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 3.175 kg |
| Materiál: | - príruby |
| Menovitá svetlosť: | DN 40 |
| Menovitý tlak: | PN 16 |
