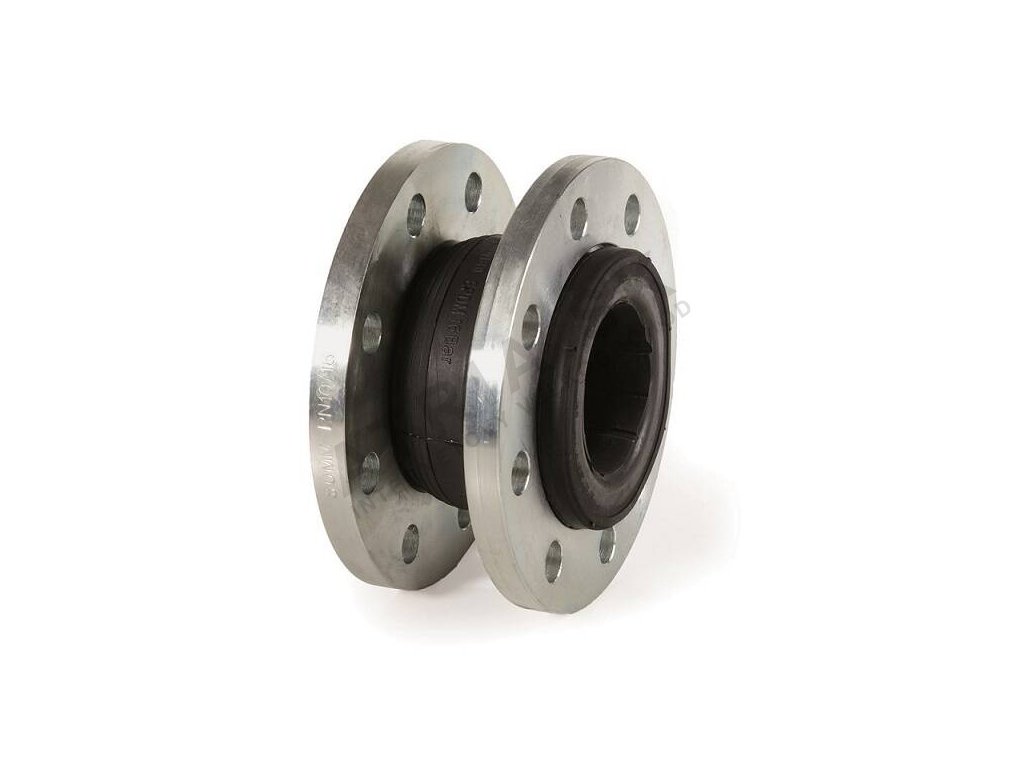

Prírubový pryžový kompenzátor - s nerez prírubami - séria F8 - DN 40; L=93mm; EPDM BRA.F8.520
Kód: F8520040Súvisiaci tovar
Podrobný popis
Popis a použitie
Prírubový pryžový kompenzátor séria F8 od výrobcu BRA (kód BRA.F8.520) je elastický prvok určený na zachytávanie axiálnych, laterálnych a uhlových pohybov potrubia, tlmenie vibrácií a hluku prenášaného potrubím a kompenzáciu tepelnej rozťažnosti. Vďaka kombinácii pryžového tela z EPDM a prírub z nerezu AISI 316 je tento kompenzátor odolný voči korózii a dlhodobo spoľahlivý aj v náročnejších prevádzkových podmienkach.
Kompenzátor je primárne určený pre systémy vykurovania a klimatizácie (HVAC), rozvody studenej a teplej vody, systémy s obsahom glykolu do 50 % a rozvody tlakového vzduchu. Disponuje platným atestom na pitnú vodu vydaným RÚVZ Poprad, čo umožňuje jeho použitie aj v rozvodoch pitnej vody.
Pryžový prvok z EPDM zaisťuje výbornú odolnosť voči vode, glykolu a ozónu, no nie je vhodný pre médiá obsahujúce oleje, uhľovodíky ani pre paru alebo plyny. Tieto obmedzenia je nevyhnutné dôsledne dodržiavať pri návrhu aj montáži.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Séria | F8 |
| Menovitá svetlosť DN | 40 |
| Celková dĺžka L | 93 mm |
| Maximálny prevádzkový tlak | 16 bar |
| Trieda príruby | PN 16 podľa STN EN 1092-1 |
| Prevádzkový rozsah teplôt | −10 °C až +100 °C |
| Materiál prírub | Nerez AISI 316 |
| Materiál pružného prvku | EPDM |
| Maximálny obsah glykolu | 50 % |
| Atest na pitnú vodu | Áno – RÚVZ Poprad |
| Vhodné médiá | Voda, voda s glykolom, tlakový vzduch |
| Nevhodné médiá | Para, plyny, kvapaliny s obsahom olejov alebo uhľovodíkov |
Montáž a pripojenie
Kompenzátor sa pripája prírubovým spojom PN 16 podľa STN EN 1092-1. Pred montážou je nevyhnutné overiť, že skutočné prevádzkové parametre (tlak, teplota, médium) neprekračujú hodnoty uvedené v technickom liste. Príruby z nerezu AISI 316 umožňujú inštaláciu bez rizika kontaktnej korózie aj v prostrediach s vyššou vlhkosťou.
Pri montáži je bezpodmienečne nutné dodržiavať povolené hodnoty skrátenia a predĺženia kompenzátora podľa predpisu výrobcu – tieto hodnoty sú uvedené v priloženej tabuľke v technickom liste (viď sekcia Dokumenty na stiahnutie). Prekročenie povolených deformácií môže viesť k predčasnému poškodeniu pružného prvku a strate tesnosti. Montáž by mala vykonávať odborne spôsobilá osoba s potrebnými znalosťami o dilatačných a kompenzačných prvkoch.
Kompenzátor nesmie byť trvalo namáhaný skrútením ani iným spôsobom mimo jeho kompenzačnej funkcie. Potrubné vedenie v okolí kompenzátora musí byť správne upevnené a vedené tak, aby sa predišlo neprípustným zaťaženiam pryžového tela.
Na čo si dať pozor
- Kompenzátor je nevhodný pre paru, plyny a kvapaliny obsahujúce oleje alebo uhľovodíky – použitie s nevhodným médiom spôsobuje rýchlu degradáciu EPDM tela.
- Obsah glykolu v prenášanom médiu nesmie prekročiť 50 %.
- Je nutné rešpektovať povolené hodnoty skrátenia a predĺženia podľa tabuľky výrobcu – nedodržanie týchto hodnôt ruší záruku a môže ohroziť tesnosť spoja.
- Príruby sú dimenzované na PN 16; použitie na vyšší tlak nie je prípustné.
- Minimálna prevádzková teplota je −10 °C – pri nižších teplotách hrozí krehnutie pružného prvku.
- Kompenzátor nenahrádza iné poistné ani regulačné prvky – jeho funkciou je výlučne kompenzácia pohybov a tlmenie vibrácií.
Dokumenty na stiahnutie
- Technický list – Prírubový pryžový kompenzátor BRA séria F8 (PDF)
- Návod na montáž – Prírubové pryžové kompenzátory F8 (PDF)
- Vyhlásenie o vlastnostiach – Pryžové kompenzátory (PDF)
Časté otázky
- Je kompenzátor BRA F8 DN 40 vhodný pre systém podlahového vykurovania s teplotou média 55 °C a tlakom 6 bar?
- Áno, tento kompenzátor je pre takéto podmienky plne vhodný. Maximálna prevádzková teplota je +100 °C a maximálny tlak 16 bar, teda obe hodnoty pre podlahové vykurovanie s rezervou pokrýva. Médium (voda alebo voda s glykolom do 50 %) tiež zodpovedá povoleným médiám pre EPDM.
- Môžem použiť kompenzátor F8 DN 40 s prírubami z uhlíkovej ocele namiesto nerezových prírub na potrubie?
- Kompenzátor séria F8 je dodávaný s prírubami z nerezu AISI 316, ktoré zodpovedajú PN 16 podľa STN EN 1092-1. Protipríruby na potrubí môžu byť z iného materiálu (napr. uhlíková oceľ, liatina), pokiaľ zodpovedajú rovnakému pripojeniu PN 16 podľa STN EN 1092-1. Materiál protipríruby zvolíte podľa druhu potrubia a prostredia.
- Ako často treba kontrolovať stav pryžového tela kompenzátora pri prevádzke v systéme vykurovania?
- Výrobca odporúča vizuálnu kontrolu pružného prvku pri každej plánovanej odstávke systému, minimálne však raz ročne. Sledujte príznaky starnutia EPDM – praskliny, vydutie alebo deformáciu tela. Pri akomkoľvek poškodení pružného prvku je nutná okamžitá výmena kompenzátora, keďže poškodený prvok nezaručuje tesnosť ani správnu kompenzačnú funkciu. Presné intervaly servisných prehliadok sú uvedené v priloženom návode na montáž.
Dodatočné parametre
| Kategória: | BRA.F8.520 - nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 3.274 kg |
| Materiál: | - príruby |
| Menovitá svetlosť: | DN 40 |
| Menovitý tlak: | PN 16 |
