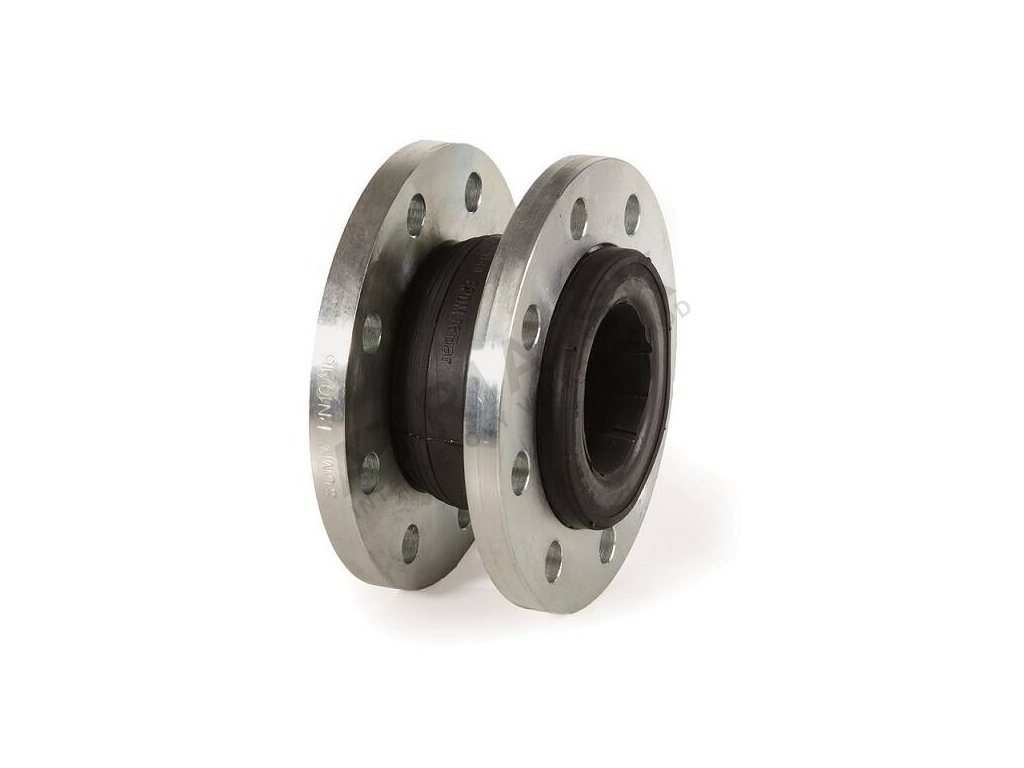

Prírubový gumový kompenzátor- séria F8 - DN 350; L=266mm BRA.F8.100

Podrobný popis

Popis a použitie

Prírubový gumový kompenzátor séria F8 (typ BRA.F8.100) v rozmeroch DN 350 s montážnou dĺžkou 266 mm je určený na zachytenie tepelných dilatácií, tlmenie vibrácií od čerpadiel a strojov a kompenzáciu drobných montážnych nesúosovostí potrubia. Vďaka pružnému prvku z NBR gumy zosilnenej nylónovými vložkami kompenzátor efektívne znižuje prenos hluku a mechanického namáhania do okolitého potrubného systému.

Produkt nachádza uplatnenie v nasledujúcich aplikáciách:

• vykurovacie a chladiace sústavy (HVAC)
• rozvody studenej a teplej úžitkovej vody
• rozvody tlakového vzduchu
• systémy s nemrznúcimi zmesami – voda s obsahom až 50 % glykolov

Kompenzátor je prírubového vyhotovenia, čo umožňuje jednoduchú montáž do existujúcich potrubných rozvodov bez zvárania. Príruby sú zhotovené z pozinkovanej ocele a spĺňajú rozmerové požiadavky normy STN EN 1092-1 pre PN 16.

Technické parametre

Montáž a pripojenie

Kompenzátor sa montuje do potrubia prírubovým spojením. Pri inštalácii je nevyhnutné dodržať nasledujúce zásady:

• Príruby na potrubí musia byť zhotovené podľa STN EN 1092-1 PN 16 a musia zodpovedať rozmeru DN 350.
• Kompenzátor sa nesmie používať ako jediná opora potrubia – systém musí byť riadne podopretý a ukotvený na oboch stranách kompenzátora, aby sa zabránilo prenosu ťahového zaťaženia na pružný prvok.
• Pri montáži je bezpodmienečne nutné dodržiavať predpísané hodnoty skrátenia a predĺženia (predpätie) podľa tabuľky v technickom liste výrobcu. Nedodržanie týchto hodnôt vedie k predčasnému opotrebovaniu alebo poruche kompenzátora.
• Tesnenia medzi prírubami musia byť kompatibilné s prevádzkovým médiom.
• Skrutky príruby sa uťahujú krížovo a postupne, aby sa zabezpečilo rovnomerné dosadnutie.
• Pred prvým uvedením do prevádzky je potrebné skontrolovať, či je pružný prvok bez mechanického poškodenia a či nie je inštalovaný s nadmerným predpätím alebo skrútením.

Montáž by mala vykonať odborná firma disponujúca skúsenosťami s inštaláciou potrubných kompenzátorov vo veľkých priemetroch. Pri priemere DN 350 je manipulácia s komponentom náročnejšia a vyžaduje si primerané zdvíhacie prostriedky.

Na čo si dať pozor

• Predpätie podľa tabuľky: Hodnoty skrátenia a predĺženia sú záväzné. Akékoľvek odchýlenie od predpisu výrobcu môže skrátiť životnosť kompenzátora alebo spôsobiť jeho poruchu pod tlakom.
• Teplotný limit: Maximálna prevádzková teplota je +80 °C. Pri vyšších teplotách NBR guma stráca mechanické vlastnosti – kompenzátor nie je vhodný pre parné ani vysokoteplotné sústavy.
• Glykoly: Kompenzátor je odolný voči vodným roztokom glykolov do koncentrácie 50 %. Pri vyššej koncentrácii alebo iných chemikáliách je potrebné overiť chemickú odolnosť NBR u výrobcu.
• Ochrana pred UV žiarením: Gumový prvok nesmie byť dlhodobo vystavený priamemu UV žiareniu ani ozónu, čo platí predovšetkým pri vonkajších inštaláciách.
• Tlak pri skúške: Skúšobný tlak nesmie presiahnuť hodnoty uvedené v technickom liste. Hydraulická tlaková skúška sa vykonáva až po definitívnom utiahnutí všetkých prírubových spojov.

Dokumenty na stiahnutie

• Technický list – Prírubový pryžový kompenzátor BRA.F8 (PDF)
• Návod na montáž – Prírubové pryžové kompenzátory F8 (PDF)
• Vyhlásenie o zhode – BRA.F8.100 (PDF)

Časté otázky

Je kompenzátor F8 DN 350 vhodný aj pre systémy s nemrznúcou zmesou na báze propylénglykolov?

Áno, pružný prvok z NBR je odolný voči vodným roztokom etylénglykolov aj propylénglykolov do koncentrácie 50 %. Pre vyššie koncentrácie alebo iné typy inhibovaných kvapalín odporúčame overiť chemickú kompatibilitu priamo s výrobcom alebo nahliadnuť do technického listu.

Aké predpätie (skrátenie/predĺženie) treba nastaviť pri montáži kompenzátora DN 350 s dĺžkou 266 mm?

Presné hodnoty predpätia pre jednotlivé menovité svetlosti sú uvedené v tabuľke v technickom liste výrobcu (dostupný na stiahnutie vyššie). Tieto hodnoty sa musia dodržať bezpodmienečne – nevhodné predpätie je jednou z najčastejších príčin predčasného poškodenia gumového kompenzátora.

Môže kompenzátor F8 DN 350 nahradiť pevnú oceľovú spojku v miestach, kde nie sú očakávané vibrácie ani dilatácia?

Technicky to možné je, avšak bez riadneho ukotvenia (kotevné body, vodiace opory) na oboch stranách kompenzátora hrozí nekontrolovaná deformácia pružného prvku vplyvom prevádzkového tlaku. Kompenzátor nie je náhradou za pevné potrubie – inštalácia musí byť navrhnutá tak, aby sily od tlaku a hmotnosti potrubia nepôsobili priamo na gumový element.
