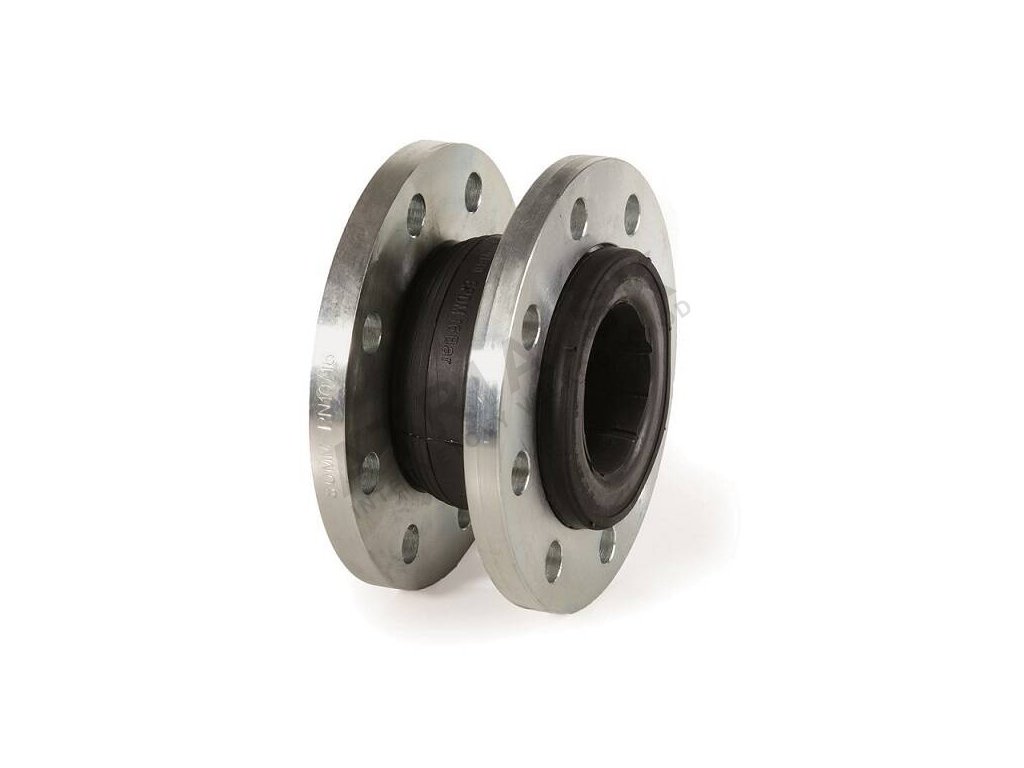

Prírubový pryžový kompenzátor - séria F8 - DN 32; L=93mm BRA.F8.500
Kód: F8500032Súvisiaci tovar
Podrobný popis
Popis a použitie
Prírubový pryžový kompenzátor série F8 (BRA.F8.500) v rozmeroch DN 32 / L = 93 mm slúži na pohlcovanie vibrácií, kompenzáciu tepelnej rozťažnosti a vyrovnanie malých osových, bočných aj uhlových posunov potrubia. Vďaka pružnému prvku z EPDM zosilneného nylónom je kompenzátor vhodný pre rozvody pitnej vody, vykurovacie a klimatizačné systémy (HVAC) aj pre rozvody tlakového vzduchu. Znižuje prenos hluku medzi čerpadlom alebo iným zdrojom vibrácií a potrubnou sieťou, čím prispieva k tichšej prevádzke celého systému.
Kompenzátor je odskúšaný a certifikovaný pre použitie s vodou obsahujúcou až 50 % glykolov, čo ho predurčuje aj pre systémy s nemrznúcimi zmesami. Príruby sú vyrobené z pozinkovanej ocele a dimenzované na menovitý tlak PN 16 podľa STN EN 1092-1, čo zaručuje priamu kompatibilitu s bežnými prírubovými armatúrami a čerpadlami dostupnými na trhu.
Nevhodné použitie: Kompenzátor série F8 nesmie byť použitý pre paru, plyny ani pre kvapaliny obsahujúce oleje alebo uhľovodíky. Nedodržanie tohto obmedzenia môže viesť k poškodeniu pružného prvku a strate tesnosti.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Séria / typové označenie | F8 / BRA.F8.500 |
| Menovitá svetlosť (DN) | DN 32 |
| Montážna dĺžka (L) | 93 mm |
| Maximálny prevádzkový tlak | 16 bar |
| Menovitý tlak prírub | PN 16 (STN EN 1092-1) |
| Prevádzkový teplotný rozsah | −10 °C až +100 °C |
| Materiál pružného prvku | EPDM zosilnený nylónom |
| Materiál prírub | Pozinkovaná oceľ |
| Médium | Voda, voda + glykoly (max. 50 %), tlakový vzduch, HVAC |
| Nevhodné médiá | Para, plyny, oleje, uhľovodíky |
| Certifikácia | Atest na pitnú vodu – RÚVZ Poprad |
Montáž a pripojenie
Kompenzátor sa pripája prírubovým spojom PN 16 podľa STN EN 1092-1. Pred montážou je nevyhnutné skontrolovať, či sú protiľahlé príruby v systéme rovnaké (roztečová kružnica, počet a priemer otvorov) a či zodpovedajú PN 16. Tesnenie medzi prírubami je súčasťou pružného prvku kompenzátora, externé tesnenie sa nepridáva.
Pri inštalácii je bezpodmienečne nutné dodržiavať hodnoty maximálneho dovoleného skrátenia a predĺženia podľa predpisu výrobcu. Tieto hodnoty sú uvedené v tabuľke v technickom liste (viď sekcia Dokumenty na stiahnutie). Prekročenie povolených hodnôt deformácie vedie k predčasnému opotrebeniu alebo okamžitej poruche pružného prvku.
Kompenzátor nesmie byť namontovaný ako jediný fixačný prvok potrubia – potrubný systém musí byť riadne ukotvený a vedený tak, aby kompenzátor plnil výhradne svoju kompenzačnú funkciu. Montáž odporúčame zveriť odborne spôsobilej montážnej firme, ktorá je oboznámená s predpismi výrobcu.
Na čo si dať pozor
- Maximálna prevádzková teplota +100 °C – pri vyšších teplotách dochádza k degradácii EPDM pružného prvku.
- Médium nesmie obsahovať oleje, ropné produkty ani uhľovodíky – tieto látky napádajú EPDM a spôsobujú jeho opuch a stratu pevnosti.
- Para je vylúčená – kompenzátor nie je konštruovaný na parné aplikácie ani na cyklické teplotné rázy charakteristické pre parné siete.
- Hodnoty skrátenia a predĺženia sú záväzné – pred montážou vždy overiť tabuľku v technickom liste pre príslušné DN a prevádzkovú teplotu.
- Glykoly: maximálny obsah 50 % objemových – vyššia koncentrácia nie je overená a môže poškodiť pružný prvok.
- Príruby musia zodpovedať PN 16 podľa STN EN 1092-1 – použitie s prírubami iného tlakového stupňa môže viesť k úniku média.
Dokumenty na stiahnutie
- Technický list – BRA.F8 Prírubový pryžový kompenzátor (PDF)
- Návod na montáž – F8 Prírubové pryžové kompenzátory (PDF)
- Vyhlásenie o zhode – Pryžové kompenzátory (PDF)
Časté otázky
- Je možné kompenzátor F8 DN 32 použiť v systéme s teplotou média 110 °C pri zníženom tlaku?
- Nie. Maximálna prevádzková teplota série F8 je +100 °C a toto obmedzenie platí bez ohľadu na prevádzkový tlak. Teplotný strop je daný materiálom pružného prvku (EPDM), nie tlakovými parametrami prírub. Pri teplotách nad 100 °C je potrebné zvoliť kompenzátor s iným typom elastoméru.
- Aké maximálne hodnoty osového skrátenia a predĺženia sú pre DN 32 prípustné?
- Konkrétne číselné hodnoty sú uvedené v tabuľke v technickom liste výrobcu (dostupný na stiahnutie vyššie). Tieto hodnoty závisia od menovitej svetlosti a prevádzkovej teploty a sú záväzné – ich prekročenie ruší záruku a môže viesť k poruche kompenzátora počas prevádzky.
- Môže byť kompenzátor F8 DN 32 inštalovaný vo zvislej polohe?
- Áno, kompenzátor série F8 možno inštalovať v horizontálnej aj vertikálnej polohe. Rozhodujúce je správne ukotvenie a vedenie potrubia v súlade s pokynmi v montážnom návode, aby silové pôsobenie na kompenzátor neprekročilo dovolené hodnoty deformácie. Podrobnosti o povolených smeroch zaťaženia sú uvedené v montážnom návode (dostupný na stiahnutie vyššie).
Dodatočné parametre
| Kategória: | BRA.F8.500 - oceľ |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 2.767 kg |
| Materiál: | - príruby |
| Menovitá svetlosť: | DN 32 |
| Menovitý tlak: | PN 16 |
