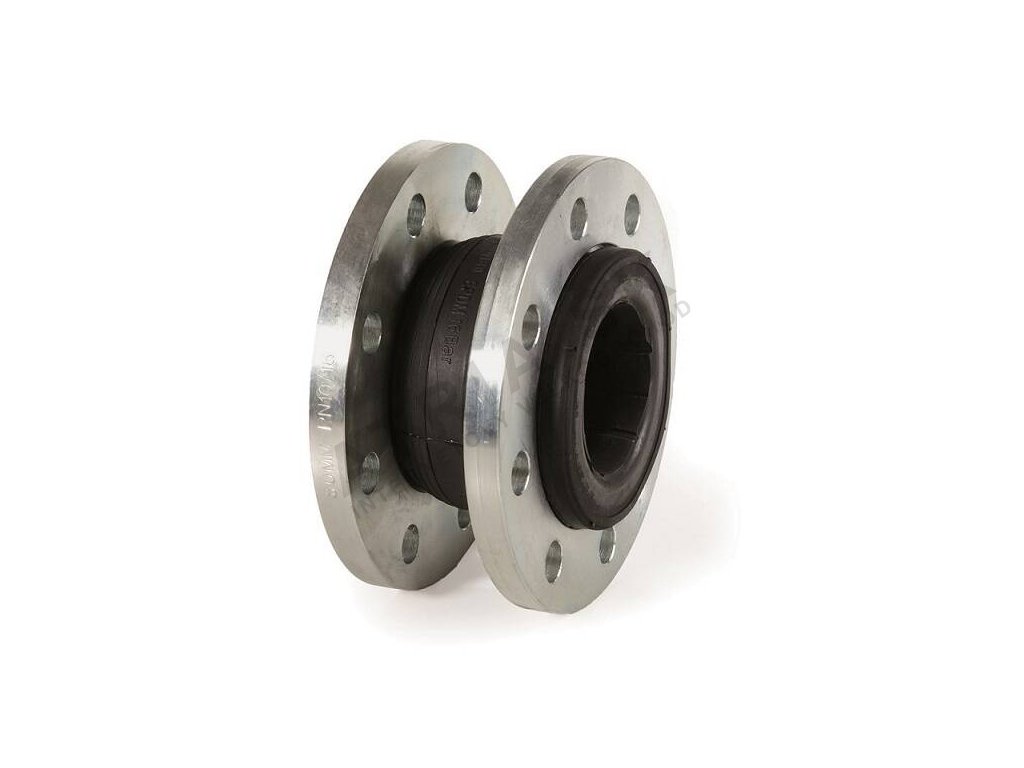

Prírubový pryžový kompenzátor - s nerez prírubami - séria F8 - DN 32; L=93mm; EPDM BRA.F8.520
Kód: F8520032Súvisiaci tovar
Podrobný popis
Popis a použitie
Prírubový pryžový kompenzátor série F8 je priemyselná pružná spojka navrhnutá na zachytávanie vibrácií, tlmenie hluku a kompenzáciu dilatácie potrubia v HVAC systémoch, rozvodoch studenej a teplej vody a pri rozvode stlačeného vzduchu. Pružný prvok z EPDM pryže absorbuje chvenie vznikajúce pri prevádzke čerpadiel, chladičov a vzduchotechnických jednotiek, čím chráni potrubie aj armatúry pred mechanickým namáhaním.
Vďaka atestácii na pitnú vodu (RÚVZ Poprad) je kompenzátor použiteľný aj v rozvodoch pitnej vody. Príruby z nerezu AISI 316 zaručujú odolnosť voči korózii aj v prostredí s chemicky upravovanou vodou alebo glykolvými zmesami do 50 %. Produkt nesie označenie CE a je dodávaný s príslušnou dokumentáciou zhody.
Kompenzátor nie je vhodný pre paru, plyny ani kvapaliny obsahujúce oleje alebo uhľovodíky. Na tieto médiá je potrebné zvoliť iný typ tesnenia.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Séria / kód | F8 / BRA.F8.520 |
| Menovitá svetlosť (DN) | DN 32 |
| Celková dĺžka (L) | 93 mm |
| Maximálny prevádzkový tlak | 16 bar |
| Prírubový rad | PN 16 podľa STN EN 1092-1 |
| Prevádzkový rozsah teplôt | -10 °C až +100 °C |
| Materiál pružného prvku | EPDM |
| Materiál prírub | Nerez AISI 316 |
| Vhodné médiá | Voda, vodné roztoky glykolov (do 50 %), stlačený vzduch |
| Nevhodné médiá | Para, plyny, kvapaliny s obsahom olejov alebo uhľovodíkov |
| Atest na pitnú vodu | Áno – RÚVZ Poprad |
Montáž a pripojenie
Kompenzátor sa inštaluje do potrubia pomocou prírubového spoja PN 16 zodpovedajúceho norme STN EN 1092-1. Pred montážou je nevyhnutné skontrolovať osi protiľahlých prírub – povolená nesúosovosť je presne definovaná výrobcom v technickom liste (viď tabuľka skrátenia/predĺženia). Prekročenie povolených hodnôt deformácie pružného prvku vedie k predčasnému opotrebeniu alebo poruche kompenzátora, preto je dodržanie týchto hodnôt bezpodmienečné.
Montáž musí vykonávať osoba oboznámená s montážnym návodom výrobcu. Kompenzátor sa nesmie použiť na zachytávanie ťahových síl vyvolených tlakom média bez osadenia ťahových svoriek (ak to vyžaduje projekt). Skrutky prírubového spoja je potrebné dotiahnuť rovnomerne krížovým postupom na moment predpísaný výrobcom. Po prvom uvedení do prevádzky a po dosiahnutí prevádzkovej teploty sa odporúča skontrolovať a prípadne dotiahnutie zopakovať.
Kompenzátor sa nesmie natierať ani inak mechanicky upravovať na pryžovej časti. Pryžový prvok je potrebné chrániť pred priamym kontaktom s organickými rozpúšťadlami a UV žiarením pri dlhodobej skladbe na stavbe.
Na čo si dať pozor
- Vždy dodržiavajte povolené hodnoty skrátenia a predĺženia podľa tabuľky v technickom liste výrobcu – ich prekročenie spôsobuje predčasné zlyhanie pružného prvku.
- Prípustná teplota média je maximálne +100 °C; pri vyšších teplotách alebo pri aplikáciách s parou je nutné zvoliť iný typ kompenzátora s vhodným elastomérom.
- Glykol môže byť použitý len vo vodnom roztoku do 50 % – vyššia koncentrácia poškodzuje EPDM pružný prvok.
- Kompenzátor nie je navrhnutý na zachytávanie axiálneho ťahu; ak je to projektom predpísané, použite doplnkovú ťahovú ochranu (svorky).
- Nerez príruby AISI 316 sú korozivzdorné, avšak v prostredí s chloridovými koncentráciami vyššími, ako uvádza výrobca, je nutné overiť chemickú odolnosť.
- Produkt nie je vhodný pre rozvody plynu, pary ani kvapalín s obsahom uhľovodíkov – pre tieto médiá existujú špeciálne typy kompenzátorov.
Dokumenty na stiahnutie
- Technický list – Prírubový pryžový kompenzátor séria F8 (PDF)
- Montážny návod – Prírubové pryžové kompenzátory F8 (PDF)
- Vyhlásenie o zhode – Pryžové kompenzátory (PDF)
Časté otázky
- Je tento kompenzátor DN 32 / L=93 mm možné použiť v systéme s teplonosnou kvapalinou Antifrogen N (etylénglykol)?
- Áno, EPDM pružný prvok je kompatibilný s vodnými roztokmi etylénglykolov a propylénglykolov do maximálnej koncentrácie 50 %. Pri vyššej koncentrácii dochádza k degradácii EPDM a záruky výrobcu prestávajú platiť.
- Aké hodnoty skrátenia a predĺženia sú povolené pre kompenzátor F8 DN 32?
- Presné povolené hodnoty axiálneho skrátenia, predĺženia a uhlového vychýlenia sú uvedené v tabuľke technického listu výrobcu (viď PDF vyššie). Tieto hodnoty sa líšia podľa DN a prevádzkového tlaku – vždy sa riaďte príslušným riadkom tabuľky pre DN 32 a skutočný prevádzkový tlak vášho systému.
- Môže byť kompenzátor F8 DN 32 s prírubami AISI 316 nainštalovaný do vonkajšieho prostredia alebo strojovne s kondenzáciou vlhkosti?
- Príruby z nerezu AISI 316 sú vhodné do vlhkého prostredia. Pryžový EPDM prvok je odolný voči kondenzácii a striedavým teplotám v rozsahu -10 °C až +100 °C, treba ho však chrániť pred priamym dlhodobým pôsobením UV žiarenia (napr. slnka cez presklené strechy). V prípade vonkajšej inštalácie sa odporúča kompenzátor zakryť alebo ošetriť ochranným puzdrom.
Dodatočné parametre
| Kategória: | BRA.F8.520 - nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 2.962 kg |
| Materiál: | - príruby |
| Menovitá svetlosť: | DN 32 |
| Menovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:05:35 |
