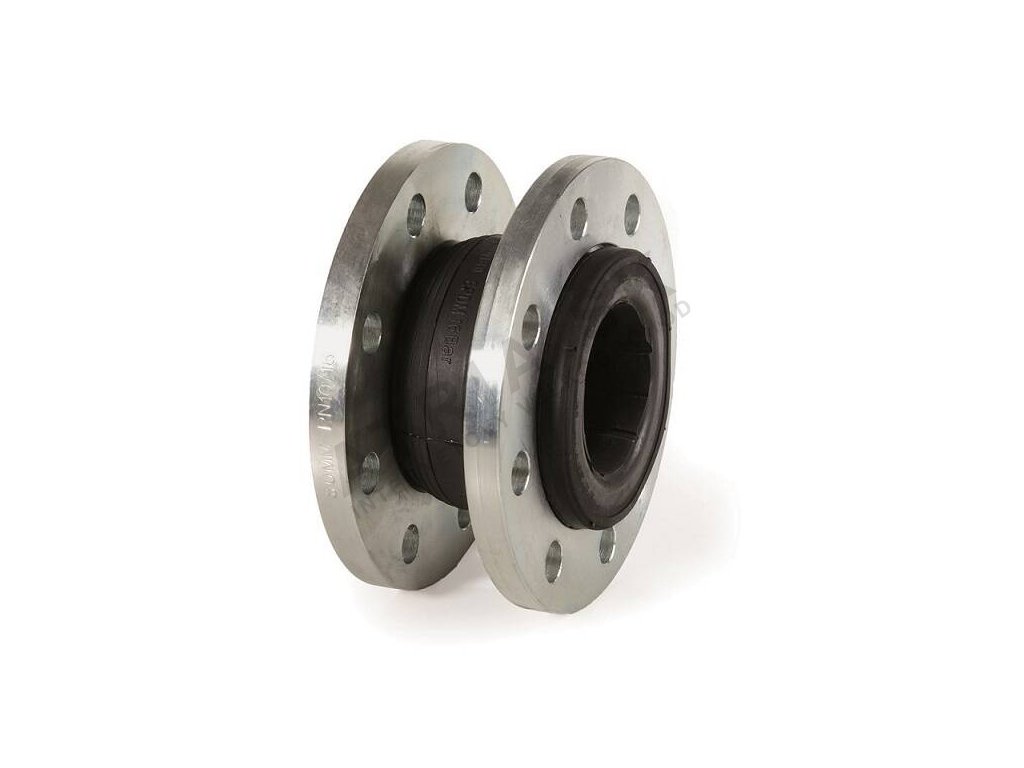

Prírubový pryžový kompenzátor - séria F8 - DN 300; L=217mm BRA.F8.500
Kód: F8500300Súvisiaci tovar
Podrobný popis
Popis a použitie
Prírubový pryžový kompenzátor série F8, typ BRA.F8.500, v rozmare DN 300 a celkovej dĺžke 217 mm, je určený na absorpciu vibrácií, tlmenie hluku a vyrovnávanie dilatácií v potrubných rozvodoch. Typické oblasti nasadenia zahŕňajú systémy vykurovania a klimatizácie (HVAC), rozvody studenej a teplej úžitkovej vody, rozvody pitnej vody a rozvody stlačeného vzduchu. Vďaka pružnému prvku z EPDM zosilneného nylónom kompenzátor účinne pohlcuje nárazy, pulzácie čerpadiel a mechanicky izoluje jednotlivé úseky potrubia.
Kompenzátor je atestovaný na pitnú vodu vydaným RÚVZ Poprad, čo ho predurčuje aj pre použitie vo vodovodných rozvodoch bytových a administratívnych budov. Je kompatibilný s vodnými zmesami obsahujúcimi až 50 % glykolov, čo ho robí vhodným pre systémy s nemrznúcimi zmesami v klimatizačných a chladiacich okruhoch.
Dôležité obmedzenie: kompenzátor je nevhodný pre paru, plyny a kvapaliny obsahujúce oleje alebo uhľovodíky. Tieto médiá chemicky napádajú materiál EPDM a môžu viesť k strate tesnosti alebo prasknutiu pružného prvku.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Séria / typ | F8 / BRA.F8.500 |
| Menovitý priemer | DN 300 |
| Celková dĺžka | 217 mm |
| Maximálny prevádzkový tlak | 16 bar |
| Prírubová norma | PN 16 podľa STN EN 1092-1 |
| Prevádzkový teplotný rozsah | −10 °C až +100 °C |
| Materiál prírub | Pozinkovaná oceľ |
| Materiál pružného prvku | EPDM zosilnený nylónom |
| Kompatibilita s glykolmi | Až 50 % glykolov |
| Atest | Pitná voda – RÚVZ Poprad |
| Vhodné médiá | Voda, glykoly, stlačený vzduch |
| Nevhodné médiá | Para, plyny, oleje, uhľovodíky |
Montáž a pripojenie
Kompenzátor sa pripája prírubovým spojom PN 16 podľa STN EN 1092-1, čo zaručuje plnú kompatibilitu so štandardnou armatúrou a prírubovým potrubím rovnakého tlakového stupňa. Pred montážou je nevyhnutné skontrolovať axiálne predsadenie kompenzátora podľa predpisu výrobcu – tabuľka prípustných hodnôt skrátenia a predĺženia je súčasťou technického listu (viď sekcia Dokumenty na stiahnutie). Nedodržanie predpísaných montážnych hodnôt výrazne skracuje životnosť pružného prvku a môže viesť k predčasnému poškodeniu.
Pri inštalácii je potrebné zabezpečiť, aby potrubie na oboch stranách kompenzátora bolo pevne ukotvené. Kompenzátor nie je určený na zachytávanie axiálnych síl od tlaku – tieto sily musí prenášať potrubná konštrukcia prostredníctvom pevných bodov. Montáž musí vykonať odborná montážna firma s praxou v oblasti potrubných rozvodov. Podrobný postup montáže vrátane schém upevnenia je popísaný v montážnom návode dostupnom nižšie.
Na čo si dať pozor
- Dodržanie montážnych hodnôt: Hodnoty predpísaného skrátenia alebo predĺženia pri inštalácii sú záväzné. Montáž mimo toleranciu spôsobuje trvalé preťaženie pružného prvku.
- Nevhodné médiá: EPDM nie je odolný voči ropným produktom, olejom, uhľovodíkom ani pare. Použitie s nevhodným médiom vedie k rýchlemu degradovaniu materiálu.
- Teplotné a tlakové limity: Maximálna teplota 100 °C a tlak 16 bar nesmú byť pri prevádzke prekročené. Pri systémoch so špičkami tlaku je potrebné overiť dynamické prevádzkové podmienky.
- Ukotvenie potrubia: Bez pevných bodov na oboch stranách kompenzátora hrozí jeho vytlačenie tlakovými silami, čo môže viesť k havárii.
- Pravidelná vizuálna kontrola: Pružný prvok je potrebné pravidelne kontrolovať na prítomnosť trhlín, vydutí alebo povrchovej degradácie gumy, najmä v systémoch s vyššími teplotami alebo vyšším obsahom glykolov.
Dokumenty na stiahnutie
- Technický list – Prírubový pryžový kompenzátor séria F8 (PDF)
- Montážny návod – Prírubové pryžové kompenzátory F8 (PDF)
- Osvedčenie o zhode – Pryžové kompenzátory (PDF)
Časté otázky
- Môžem kompenzátor F8 DN 300 použiť v systéme s nemrznúcou zmesou na báze propylénglykolov?
- Áno, pružný prvok z EPDM zosilneného nylónom je kompatibilný s vodnými roztokmi glykolov do koncentrácie 50 %. Pri vyššej koncentrácii výrobca kompatibilitu nezaručuje a je potrebné overiť chemickú odolnosť individuálne.
- Aké sú povolené hodnoty skrátenia a predĺženia pri montáži DN 300, L=217 mm?
- Presné hodnoty axiálneho predsadenia a prípustné rozsahy sú uvedené v tabuľke v technickom liste výrobcu (viď dokument vyššie). Tieto hodnoty sú záväzné a montáž mimo ich rozsahu môže viesť k predčasnému poškodeniu kompenzátora a strate záruky.
- Je kompenzátor F8 DN 300 vhodný aj pre systémy so stlačeným vzduchom?
- Áno, výrobca deklaruje použitie pre tlakový vzduch v rámci udávaných parametrov (max. 16 bar, −10 °C až +100 °C). Napriek tomu je potrebné zohľadniť, že pri kompresibilných médiách sú energetické účinky prípadného prasknutia výrazne vyššie ako pri kvapalinách – preto je bezchybný stav pružného prvku a správna montáž obzvlášť dôležitá.
Dodatočné parametre
| Kategória: | BRA.F8.500 - oceľ |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 30.15 kg |
| Materiál: | - príruby |
| Menovitá svetlosť: | DN 300 |
| Menovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:12:00 |
