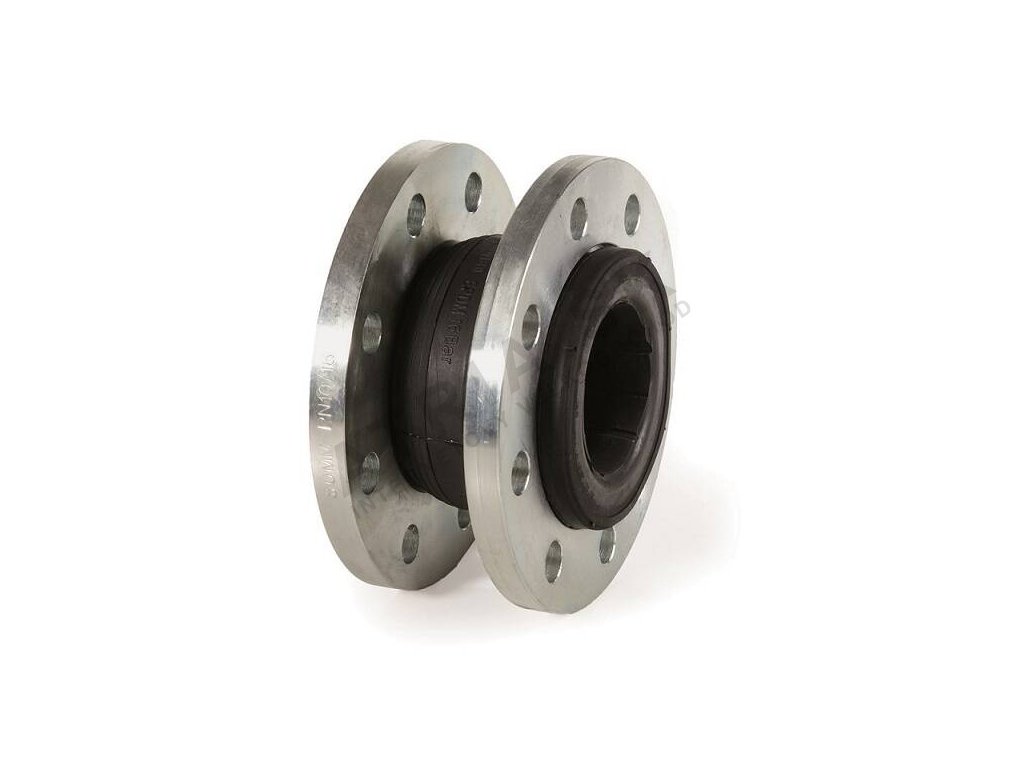

Prírubový gumový kompenzátor- séria F8 - DN 200; L=177mm BRA.F8.100

Podrobný popis

Popis a použitie

Prírubový gumový kompenzátor série F8 (výrobcové označenie BRA.F8.100) je elastický kompenzačný člen určený na tlmenie vibrácií, zachytenie dilatačných pohybov a na ochranu potrubia i napojených zariadení pred mechanickým namáhaním. Vďaka prírubovému pripojeniu podľa STN EN 1092-1 PN 16 sa jednoducho zaraďuje do existujúcich potrubných trás bez nutnosti úpravy rozmerov potrubného systému.

Kompenzátor je navrhnutý predovšetkým pre aplikácie v oblasti vykurovania, chladenia a klimatizácie (HVAC), ale rovnako dobre slúži v rozvodoch studenej a teplej vody, ako aj v rozvodoch tlakového vzduchu. Špeciálna vlastnosť materiálu NBR umožňuje prevádzku s kvapalinami obsahujúcimi až 50 % glykolov, čo je dôležité pri antikorózne chránených okruhoch a nízkoteplotných chladiacich systémoch.

Oceľové pozinkované príruby zaručujú mechanickú tuhosť v mieste spojenia, zatiaľ čo samotný pružný element z NBR gumy vystuženej nylónovou tkaninou absorbuje axiálne, uhlové aj bočné posuvy v medziach stanovených výrobcom. Kombinácia týchto materiálov zabezpečuje dlhú životnosť aj pri cyklickom zaťažení typickom pre vykurovacie a klimatizačné zariadenia.

Technické parametre

Montáž a pripojenie

Kompenzátor sa montuje do potrubia prírubovým spojom PN 16 v súlade s STN EN 1092-1. Pred montážou je nevyhnutné skontrolovať, že príruby protiľahlého potrubia sú rovnobežné a navzájom zarovnané – akákoľvek uhlová odchýlka pri utahovaní skrutiek spôsobí predpätie pružného elementu a skráti jeho životnosť.

Kompenzátor nesmie byť pri montáži stlačený ani natiahnutý nad hodnoty predpísané výrobcom – tieto hodnoty maximálneho skrátenia a predĺženia sú záväzne uvedené v tabuľke v technickom liste (viď dokumenty na stiahnutie). Rovnako nie je prípustné kompenzátor používať ako náhradu za nesprávne odmeranú dilatačnú medzeru. Skrutky na prírubách sa uťahujú krížom, rovnomerne a na moment odporúčaný výrobcom.

Pre správnu funkciu je potrebné, aby bol kompenzátor inštalovaný medzi pevnými bodmi potrubia, resp. aby bola zaistená správna kotvová schéma. Potrubné vedenie musí byť uložené na vodidlách tak, aby sa pohyb prenášal výhradne na kompenzátor, nie na armatúry alebo zariadenia v okolí. Pred prvým spustením systému je nutné previesť tlakovú skúšku podľa platných predpisov a vizuálne skontrolovať gumový element na prípadné mechanické poškodenie vzniknuté pri preprave alebo skladovaní.

Na čo si dať pozor

• Nikdy neprekračovať maximálny prevádzkový tlak 16 bar ani teplotu +80 °C – prekročenie vedie k rýchlej degradácii NBR elementu.
• Kompenzátor nie je vhodný pre médiá s obsahom uhľovodíkov, olejov alebo iných látok nekompatibilných s NBR gumou – pred použitím pre neštandardné médium konzultovať technický list.
• Hodnoty maximálneho axiálneho, uhlového a bočného posuvu stanovuje výrobca v technickom liste – tieto hodnoty sú záväzné a nesmú sa prekročiť ani pri jednorazovom zaťažení.
• Gumový element je citlivý na dlhodobé pôsobenie UV žiarenia a ozónu; pri vonkajšej inštalácii je potrebná ochrana.
• Skladovať na suchom, tmavom a chladnom mieste, mimo priameho slnečného žiarenia a zdrojov tepla.
• Montáž vykonávať podľa inštalačného návodu výrobcu – pozri priložené dokumenty.

Dokumenty na stiahnutie

• Technický list – Prírubový gumový kompenzátor BRA.F8 (PDF)
• Inštalačný návod – Prírubové gumové kompenzátory F8 (PDF)
• Vyhlásenie o zhode – BRA.F8.100 (PDF)

Časté otázky

Je možné kompenzátor F8 DN 200 použiť v systéme s teplotou chladiva –15 °C?

Nie. Výrobcom deklarovaný teplotný rozsah je –10 °C až +80 °C. Pri teplote –15 °C NBR guma stráca potrebnú elasticitu a hrozí prasknutie pružného elementu. Pre nižšie teploty je potrebné zvoliť kompenzátor s iným typom elastomérového materiálu (napr. EPDM alebo silikón).

Aké maximálne axiálne skrátenie alebo predĺženie kompenzátor F8 DN 200 dovoľuje?

Presné hodnoty maximálneho skrátenia a predĺženia pre DN 200 sú uvedené v tabuľke technického listu výrobcu (dostupný na stiahnutie vyššie). Tieto hodnoty sú záväzné a ich prekročenie výrobca ani dodávateľ nepovažuje za záručný prípad. Pred zabudovaním vždy skontrolovať aktuálnu verziu technického listu.

Vyžaduje si tento kompenzátor pravidelný servis alebo výmenu tesnení?

Kompenzátor séria F8 je bezúdržbový prvok počas bežnej prevádzky v rámci predpísaných parametrov. Odporúča sa však pri každej revízii systému vizuálne skontrolovať stav gumového elementu – trhliny, vydutiny alebo výrazné zmeny tvaru sú signálom pre výmenu kompenzátora ešte pred dosiahnutím havarijného stavu.
