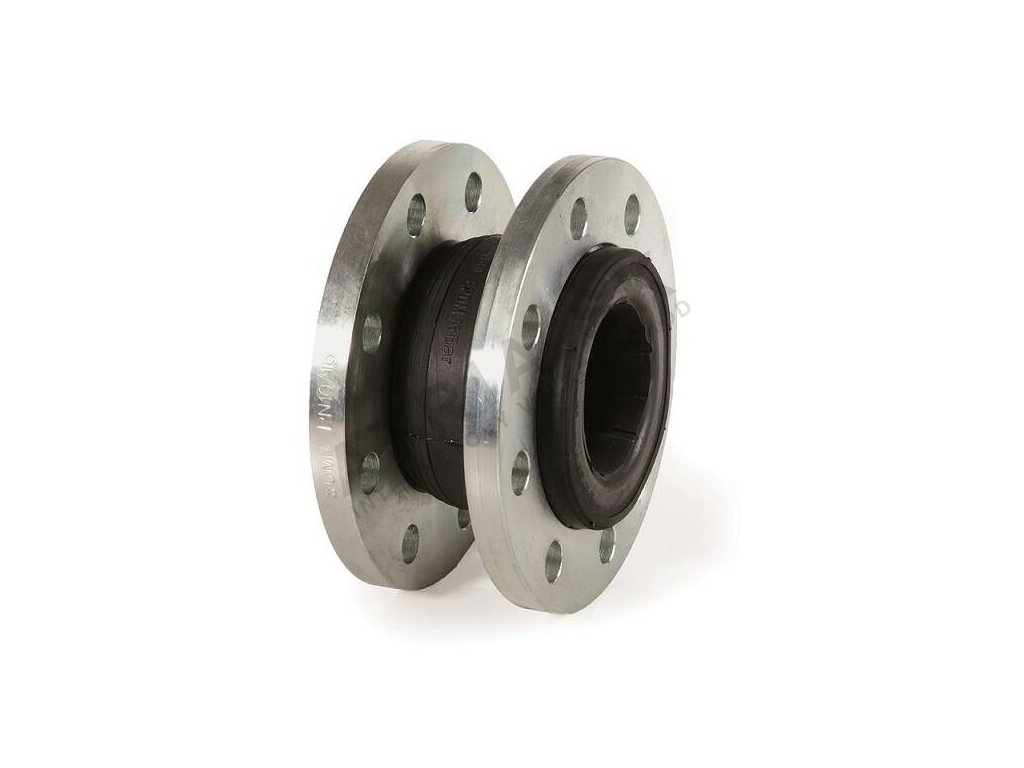

Prírubový pryžový kompenzátor - séria F8 - DN 150; L=156mm BRA.F8.500

Podrobný popis

Popis a použitie

Prírubový pryžový kompenzátor série F8 s menovitým priemerom DN 150 a stavebnou dĺžkou 156 mm je určený na pohlcovanie vibrácií, hluku a dilatačných pohybov v potrubných sústavách. Vďaka pružnému prvku z EPDM zosilneného nylónom dokáže kompenzátor zachytiť axiálne, laterálne aj uhlové pohyby potrubia, čím chráni čerpadlá, armatúry a pevné body sústavy pred nadmernými mechanickými namáhaniami.

Kompenzátor série F8 nachádza uplatnenie predovšetkým v systémoch vykurovania a klimatizácie (HVAC), v rozvodoch studenej a teplej vody, ako aj v rozvodoch stlačeného vzduchu. Výrobca ho certifikoval aj na pitnú vodu (atest RÚVZ Poprad), čo ho predurčuje pre použitie vo vodovodných inštaláciách. Roztok glykolov možno aplikovať až do koncentrácie 50 %, čo je bežná požiadavka pri nízkoteplotných okruhoch s nemrznúcou zmesou.

Kompenzátor nie je vhodný pre paru, plyny ani kvapaliny obsahujúce oleje alebo uhľovodíky. Pri aplikáciách mimo deklarovaného rozsahu hrozí rýchla degradácia pružného telesa a následný únik média.

Technické parametre

Montáž a pripojenie

Kompenzátor sa pripája pomocou prírub PN 16 podľa STN EN 1092-1. Pred montážou je nutné skontrolovať, či sú protiľahlé príruby potrubia rovnobežné a v osi – každé uhlové vychýlenie príruby pred montážou zvyšuje reziduálne napätie v pružnom prvku a skracuje jeho životnosť.

Pri inštalácii je bezpodmienečne potrebné dodržať hodnoty prípustného skrátenia a predĺženia kompenzátora predpísané výrobcom. Tieto hodnoty sú uvedené v tabuľke v priloženom technickom liste. Prekročenie dovolených deformácií vedie k preťaženiu pryžového telesa a k predčasnému vzniku trhlín.

Montáž sa vykonáva pri nulovom pretlaku a teplote okolia. Skrutky prírubového spoja sa utahujú krížom, rovnomerne a na moment predpísaný výrobcom pre danú triedu skrutiek. Po prvom natlakovaní a ohrevu sústavy je vhodné moment dotiahnuť znovu, pretože pryžové teleso pri prvom cykle mierne sadne. Kompenzátor musí byť voľne uložený – nesmú naň pôsobiť trvalé ťahové ani tlakové sily od vlastnej hmotnosti potrubia. Potrubné úseky na oboch stranách kompenzátora je preto potrebné podpierať samostatnými závesmi alebo podperami.

Na čo si dať pozor

• Kompenzátor nie je náhrada za expanznú nádobu – neplní funkciu tlakovej expanzie, slúži výhradne na kompenzáciu vibrácií a pohybov.
• Minimálna prevádzková teplota je −10 °C; pri nižších teplotách hrozí krehnutie EPDM prvku.
• Maximálna teplota +100 °C nesmie byť prekročená ani krátkodobo – pri vyšších teplotách dochádza k zrýchlenej degradácii elastoméru.
• Použitie glykolov je prípustné do koncentrácie 50 %; vyššia koncentrácia môže narušiť pryžové teleso.
• Pružný prvok je citlivý na UV žiarenie a ozón – inštalácia na vonkajšom prostredí vyžaduje vhodné krytie alebo pravidelnú vizuálnu kontrolu.
• Hodnoty prípustných pohybov (skrátenie/predĺženie) sú záväzné – vždy si ich overte v technickom liste pred návrhom kompenzácie.

Dokumenty na stiahnutie

• Technický list – BRA.F8 Prírubový pryžový kompenzátor (PDF)
• Návod na montáž – F8 Prírubové pryžové kompenzátory (PDF)
• Osvedčenie o zhode – Pryžové kompenzátory (PDF)

Časté otázky

Môžem kompenzátor F8 DN 150 použiť v sústave so systémovým tlakom 10 bar a teplotou 90 °C?

Áno, tieto podmienky sú v rámci deklarovaných parametrov (max. 16 bar, max. 100 °C). Dôležité je súčasne skontrolovať, aby protiľahlé príruby v potrubí zodpovedali rade PN 16 podľa STN EN 1092-1, a dodržať predpísané hodnoty predĺženia/skrátenia z technického listu.

Aké sú prípustné pohyby kompenzátora F8 v rozmeroch DN 150 a kde ich nájdem?

Presné hodnoty axiálneho skrátenia, axiálneho predĺženia, laterálneho a uhlového vychýlenia sú uvedené v tabuľke technického listu (dostupný na stiahnutie vyššie). Tieto hodnoty sa líšia podľa prevádzkového tlaku – vždy používajte tabuľku zodpovedajúcu skutočnému prevádzkovému tlaku vašej sústavy, nie maximálnemu dovolenému.

Je potrebné pri kompenzátore DN 150 použiť ťahové kotvy (obmedzovače pohybu)?

Výrobca série F8 štandardne nedodáva ťahové kotvy ako súčasť kompenzátora. Potrebu kotvenia určuje statický výpočet potrubnej sústavy – ak sú pevné body navrhnuté správne a kompenzátor je uložený bez trvalého ťahu od hmotnosti potrubia, kotvy pri bežných HVAC aplikáciách nie sú vyžadované. Pri pochybnostiach odporúčame konzultovať s projektantom potrubnej trasy.
