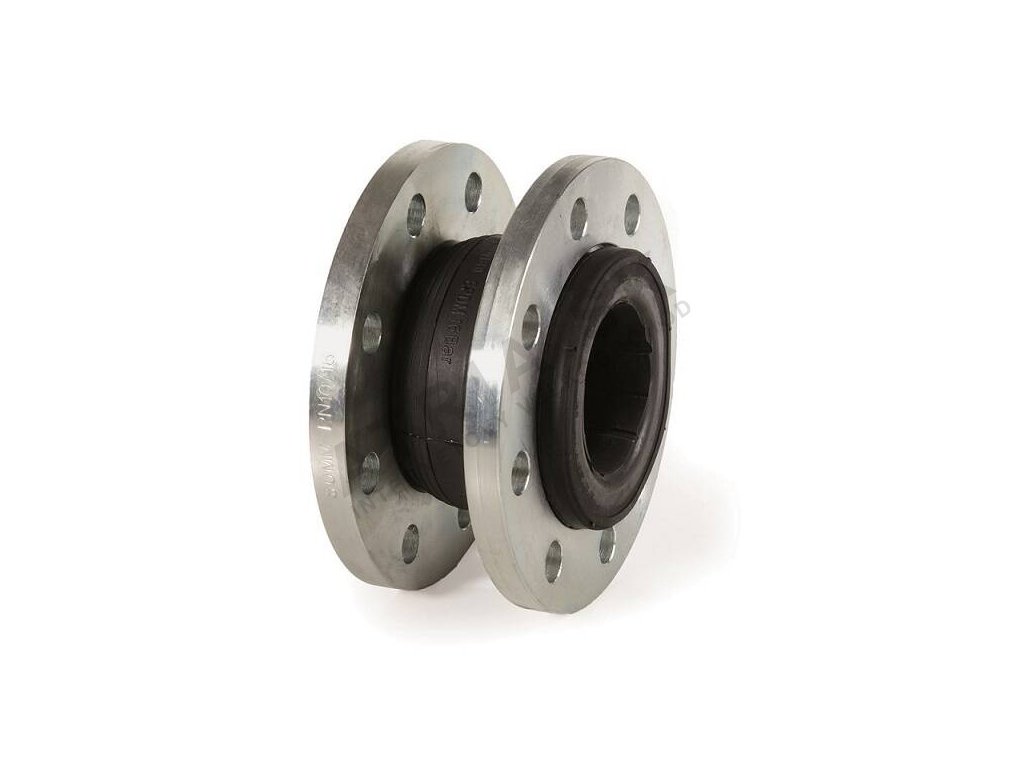

Prírubový pryžový kompenzátor - séria F8 - DN 125; L=142mm BRA.F8.500
Kód: F8500125Súvisiaci tovar
Podrobný popis
Popis a použitie
Prírubový pryžový kompenzátor série F8 od výrobcu BRA (obchodné označenie BRA.F8.500) je určený na tlmenie chvenia, vyrovnávanie dilatácie a zníženie prenášaného hluku v potrubných systémoch. Rozmer DN 125 s celkovou montážnou dĺžkou 142 mm pokrýva bežné distribučné rozvody v priemyselných a komerčných objektoch.
Typické oblasti nasadenia zahŕňajú:
- vykurovacie sústavy a klimatizácie (HVAC)
- rozvody studenej a teplej vody vrátane pitnej vody
- rozvody tlakového vzduchu
- systémy s nemrznúcou zmesou – voda/glykol do pomeru 50 %
Kompenzátor nie je vhodný pre paru, plyny ani kvapaliny obsahujúce oleje alebo uhľovodíky. Pred nasadením do agresívneho prostredia je nevyhnutné overiť chemickú kompatibilitu média s materiálom EPDM.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Séria / označenie | F8 / BRA.F8.500 |
| Menovitá svetlosť | DN 125 |
| Montážna dĺžka | 142 mm |
| Maximálny prevádzkový tlak | 16 bar |
| Trieda prírub | PN 16 podľa STN EN 1092-1 |
| Prevádzkový teplotný rozsah | −10 °C až +100 °C |
| Materiál prírub | Pozinkovaná oceľ |
| Materiál pružného prvku | EPDM zosilnený nylónom |
| Max. obsah glykolov | 50 % |
| Atest na pitnú vodu | Áno – RÚVZ Poprad |
| Nevhodné médiá | Para, plyny, oleje, uhľovodíky |
Montáž a pripojenie
Kompenzátor sa pripája prírubovým spojom PN 16 podľa STN EN 1092-1, čo zaručuje kompatibilitu so štandardnou armaturou a potrubím rovnakej tlakovej triedy. Pri montáži je potrebné dodržať tieto zásady:
- Pred montážou skontrolovať, či skutočné prevádzkové podmienky (tlak, teplota, médium) neprekračujú deklarované maximálne hodnoty.
- Osa kompenzátora musí byť v smere osi potrubia; nesmie byť namontovaný skrútený ani v uhle.
- Bezpodmienečne je nutné dodržiavať predpísané hodnoty skrátenia a predĺženia podľa pokynov výrobcu – tieto hodnoty sú uvedené v tabuľke v technickom liste (viď sekcia Dokumenty).
- Potrubie na oboch stranách kompenzátora musí byť pevne ukotvené (fixné body), aby sa dilatačné pohyby prenášali výlučne cez pružný prvok.
- Pri rozvodoch pitnej vody je potrebné zabezpečiť, aby boli dodržané hygienické predpisy pre materiály v styku s pitnou vodou – kompenzátor disponuje príslušným atestom RÚVZ Poprad.
- Montáž odporúčame zveriť odbornej montážnej firme, najmä v systémoch s vyšším tlakom alebo pri prepojení s bezpečnostnými prvkami.
Na čo si dať pozor
- Chemická kompatibilita: EPDM je odolné voči vode, glykolom a mnohým anorganickým kyselinám, avšak nie je vhodné pre minerálne oleje, benzín ani uhľovodíkové rozpúšťadlá. Pred použitím overiť kompatibilitu média.
- Maximálna teplota: Horná hranica +100 °C platí pre trvalú prevádzku. Krátkodobé teplotné špičky nad túto hodnotu urýchľujú degradáciu EPDM prvku a skracujú životnosť kompenzátora.
- Predpätie pri montáži: Kompenzátor nesmie byť pri montáži natiahnutý ani stlačený nad hodnoty uvedené výrobcom. Nevhodné predpätie znižuje tlmiacu funkciu a môže viesť k predčasnému prasknutiu pružného prvku.
- Korózia prírub: Príruby sú z pozinkovanej ocele – v agresívnom prostredí (vysoká vlhkosť, chemicky aktívne médiá) je vhodné zvážiť doplnkovú povrchovú ochranu alebo pravidelné vizuálne kontroly.
- Para a plyny: Použitie s parou alebo technickými plynmi je výrobcom výslovne zakázané; porušenie tejto podmienky môže mať za následok haváriu a stratu záruky.
Dokumenty na stiahnutie
- Technický list – BRA.F8 Prírubový pryžový kompenzátor (PDF)
- Návod na montáž – Prírubové pryžové kompenzátory F8 (PDF)
- Vyhlásenie o zhode – Pryžové kompenzátory (PDF)
Časté otázky
- Môžem kompenzátor F8 DN 125 použiť v sústave s teplotou 110 °C pri krátkom špičkovom zaťažení?
- Nie. Maximálna prevádzkovou teplota je +100 °C a toto je absolútna horná hranica pre trvalú aj špičkovú prevádzku. Prekročenie tejto hodnoty spôsobuje nevratnú degradáciu pružného prvku z EPDM a môže viesť k strate tesnosti. Pre vyššie teploty je potrebné zvoliť iný typ kompenzátora (napr. kovový vlnovcový).
- Akú hodnotu predpätia (skrátenia alebo predĺženia) mám nastaviť pri montáži do vykurovacieho potrubia?
- Presné hodnoty predpätia pre DN 125 sú uvedené v tabuľke v technickom liste výrobcu (dostupný na stiahnutie vyššie). Všeobecne platí, že kompenzátor sa montuje v neutrálnej alebo mierne skrátenej polohe podľa predpisu výrobcu pre daný teplotný rozdiel medzi montážnou a prevádzkovou teplotou. Dodržanie týchto hodnôt je bezpodmienečné.
- Je atest na pitnú vodu RÚVZ Poprad postačujúci pre projekt verejného vodovodu?
- Atest RÚVZ Poprad potvrdzuje hygienickú nezávadnosť materiálov v styku s pitnou vodou podľa slovenských predpisov, čo je pre väčšinu tuzemských projektov dostatočné. Pre konkrétny projekt odporúčame overiť požiadavky investora a príslušného orgánu verejného zdravotníctva, prípadne si vyžiadať aktuálny originál atestačného dokumentu od dodávateľa.
Dodatočné parametre
| Kategória: | BRA.F8.500 - oceľ |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 9.322 kg |
| Materiál: | - príruby |
| Menovitá svetlosť: | DN 125 |
| Menovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:08:58 |
