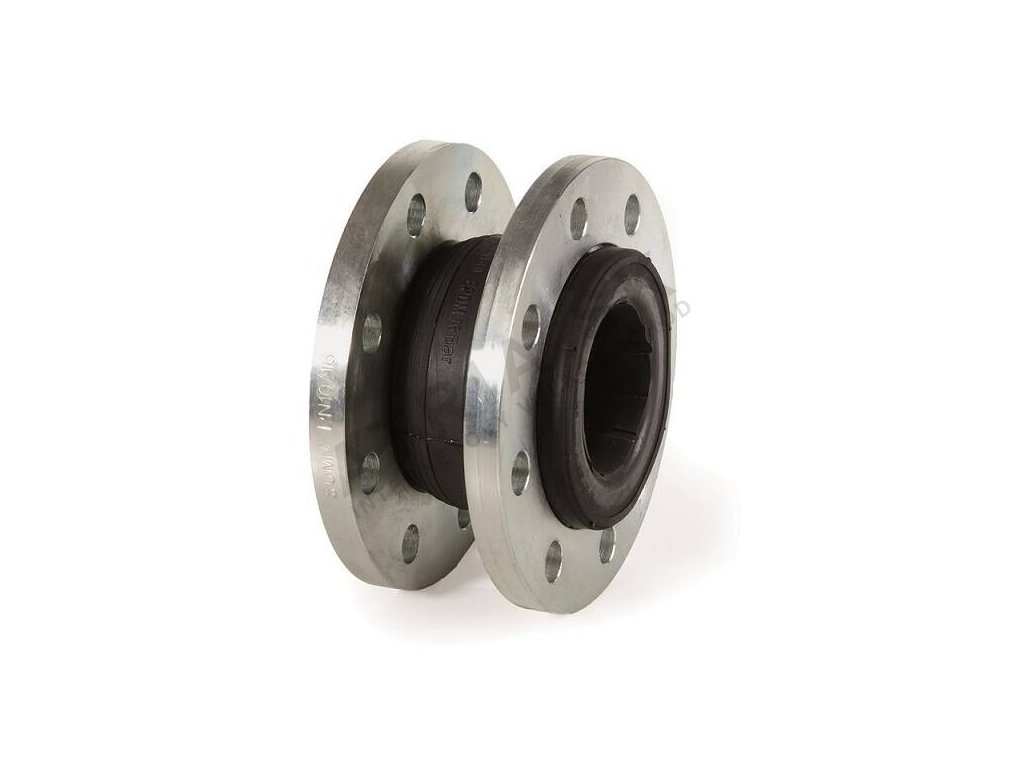

Prírubový pryžový kompenzátor - s nerez prírubami - séria F8 - DN 100; L=129mm; EPDM BRA.F8.520
Kód: F8520100Súvisiaci tovar
Podrobný popis
Popis a použitie
Prírubový pryžový kompenzátor série F8 (BRA.F8.520) je tlmivý člen potrubných rozvodov určený na zachytávanie tepelných dilatácií, mechanických vibrácií a hluku od čerpadiel, ventilátorov a iných strojných zariadení. Vďaka kombinácii pevných nerezových príruob a pružného EPDM telesa kompenzátor účinne zabraňuje prenášaniu hluku a vibrácií do nosnej konštrukcie budovy aj do ostatných úsekov potrubia.
Kompenzátor je vhodný pre tieto aplikácie:
- systémy vykurovania a klimatizácie (HVAC)
- rozvody studenej a teplej vody vrátane pitnej vody
- rozvody tlakového vzduchu
- kvapaliny s obsahom až 50 % glykolov (etylénglykol, propylénglykol)
Materiál EPDM je odolný voči vode, zriedeným kyselinám a alkalickým médiám, avšak nevhodný pre paru, plyny a kvapaliny obsahujúce oleje alebo uhľovodíky. Pri výbere kompenzátora je preto nevyhnutné overiť chemickú kompatibilitu média s elastomérom.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Séria / typové označenie | F8 / BRA.F8.520 |
| Menovitý priemer | DN 100 |
| Celková dĺžka (montážna) | 129 mm |
| Maximálny prevádzkový tlak | 16 bar |
| Tlaková trieda príruby | PN 16 podľa STN EN 1092-1 |
| Prevádzkový teplotný rozsah | −10 °C až +100 °C |
| Materiál príruby | nerez AISI 316 |
| Materiál pružného prvku | EPDM |
| Max. obsah glykolov v médiu | 50 % |
| Nevhodné médiá | para, plyny, oleje, uhľovodíky |
| Certifikácia – pitná voda | Atest RÚVZ Poprad |
Montáž a pripojenie
Kompenzátor sa pripája prírubovými spojmi PN 16 v súlade s STN EN 1092-1. Pred montážou je nutné skontrolovať rovinnosť a súosovosť protiľahlých príruob v potrubí – nevyrovnanosť os poškodzuje pružný prvok predčasnou únavou materiálu.
Pri inštalácii je potrebné dodržať nasledujúce zásady:
- Kompenzátor sa nesmie namontovať skrátený ani predĺžený mimo hodnôt predpísaných výrobcom – prípustné hodnoty skrátenia/predĺženia sú uvedené v tabuľke technického listu (viď dokumenty nižšie).
- Tesniace plochy príruob pred montážou očistiť a skontrolovať na mechanické poškodenie.
- Použiť tesnenia kompatibilné s prevádzkovým médiom a teplotou.
- Skrutky utahovať krížovo a rovnomerne na predpísaný moment, aby nedochádzalo k nerovnomernému namáhaniu pryžového telesa.
- Kompenzátor nesmie byť zabudovaný ako fixný bod potrubia – dilatačné pohyby potrubia musia byť vedené vodiacimi podperami v súlade s projektovou dokumentáciou.
- Po nainštalovaní a pred uvedením do prevádzky skontrolovať tesnosť pri skúšobnom tlaku podľa platných predpisov.
Poloha montáže (horizontálna, vertikálna) musí byť v súlade s odporúčaniami výrobcu uvedenými v montážnom návode.
Na čo si dať pozor
- Chemická kompatibilita: EPDM je nevhodný pre olejové médiá, uhľovodíky a paru. Pri akejkoľvek pochybnosti konzultovať s výrobcom alebo použiť kompenzátor s iným typom elastoméru.
- Teplotný limit: Maximálna prevádzková teplota 100 °C nesmie byť dlhodobo prekračovaná – zvýšená teplota urýchľuje starnutie pryže a znižuje životnosť prvku.
- Predpísaná montážna dĺžka: Akékoľvek skrátenie alebo predĺženie mimo rozsahu uvedeného v technickom liste výrobcu má za následok neplatnosť záruky a môže spôsobiť haváriu spoja.
- Pravidelná vizuálna kontrola: Pružný prvok je potrebné pravidelne kontrolovať na trhliny, vydutia alebo iné viditeľné poškodenie povrchu EPDM. Pri zistení poškodenia vymeniť bez odkladu.
- Skladovanie: Nevystavovať UV žiareniu, ozónu ani priamemu slnečnému svetlu – tieto faktory degradujú EPDM aj pri krátkodobom pôsobení.
Dokumenty na stiahnutie
- Technický list – BRA.F8 Prírubový pryžový kompenzátor (PDF)
- Montážny návod – Prírubové pryžové kompenzátory F8 (PDF)
- Vyhlásenie o zhode – Pryžové kompenzátory (PDF)
Časté otázky
- Je kompenzátor BRA.F8.520 DN 100 vhodný pre systémy s propylénglykol-vodnou zmesou používanou v solárnych kolektoroch?
- EPDM je kompatibilný s propylénglykol-vodnými zmesami do koncentrácie 50 %. Pre solárne kolektory je však rozhodujúca prevádzková teplota – maximálny teplotný limit tohto kompenzátora je +100 °C, čo pri stagnácii solárneho okruhu nemusí byť dostatočné. Pre solárne aplikácie s rizikom stagnácie odporúčame overiť, či teplota média neprekračuje tento limit, prípadne zvoliť kompenzátor s vyšším teplotným rozsahom.
- Aké sú prípustné hodnoty axiálneho skrátenia a predĺženia pri montáži kompenzátora DN 100 / L = 129 mm?
- Konkrétne hodnoty maximálneho skrátenia a predĺženia sú uvedené v tabuľke technického listu výrobcu (dostupný na stiahnutie vyššie). Montáž mimo predpísaných hodnôt je neprípustná – vedie k predčasnému poškodeniu pružného prvku a môže spôsobiť únik média. Vždy postupovať podľa montážneho návodu.
- Vyžaduje si kompenzátor série F8 DN 100 pri prevádzke v okruhu pitnej vody nejaký špeciálny atest alebo certifikát?
- Kompenzátor disponuje atestom na pitnú vodu vydaným RÚVZ Poprad, čo ho oprávňuje na použitie v rozvodoch pitnej vody na území Slovenskej republiky. Atest (vyhlásenie o zhode) je k dispozícii na stiahnutie v sekcii dokumentov vyššie a môže byť priložený k projektovej dokumentácii alebo revíznej správe.
Dodatočné parametre
| Kategória: | BRA.F8.520 - nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 7.2 kg |
| Materiál: | - príruby |
| Menovitá svetlosť: | DN 100 |
| Menovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:08:27 |
