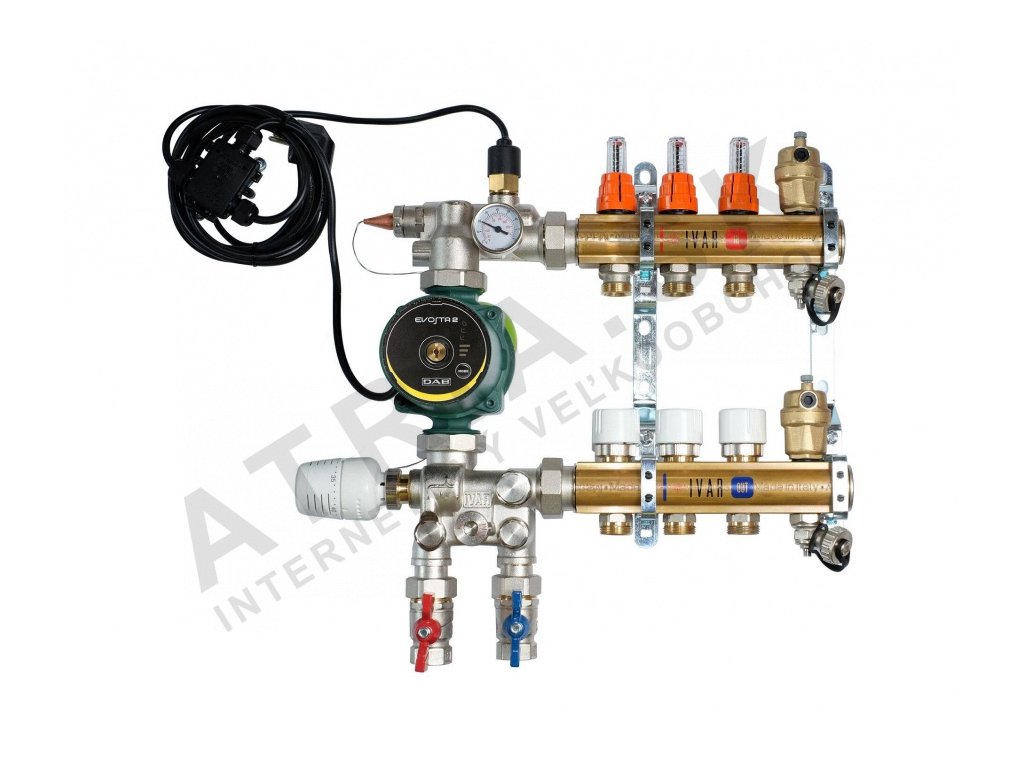

Rozdeľovač IVAR UNIMIX – 6cestný 3/4'', DAB.EVOSTA 2 40-70/130 IVAR.UNIMIX
Kód: 557674USúvisiaci tovar
Podrobný popis
Montážne firmy často riešia náročné hydraulické systémy, kde je potrebné efektívne rozdeľovať a regulovať prietok vykurovacej vody medzi rôznymi typmi vykurovacích telies. Rozdeľovač IVAR UNIMIX 6cestný 3/4'' je navrhnutý pre takéto kombinované systémy – podlahové kúrenie spolu s radiátormi. Tento typ rozdeľovača je vhodný najmä pre bytové domy, kancelárske budovy alebo obchodné objekty, kde je potrebné oddeliť hydrauliku medzi radiátormi a podlahovým kúrením. Zostava je plne funkčná a obsahuje všetky potrebné prvky na bezproblémovú inštaláciu a reguláciu.
Montážnou firmou sa riešia aj komplikované hydraulické otázky, ako je vyvažovanie okruhov, regulácia teploty a prevádzka systému v reálnom provozovaní. IVAR UNIMIX je navrhnutý tak, aby minimalizoval počet príslušenstva a zjednodušil reguláciu. Zostava je vhodná aj pre systémy, kde je potrebné integrovať obehové čerpadlo do regulácie prostredníctvom termostatickej hlavice alebo elektrického pohonu.
Technické parametre
| Menovitý tlak | PN 6 |
|---|---|
| EAN | 8595145909896 |
| Hmotnosť | 24,173 kg |
| Kód | 557674U |
| Značka | IVAR |
Montáž a pripojenie

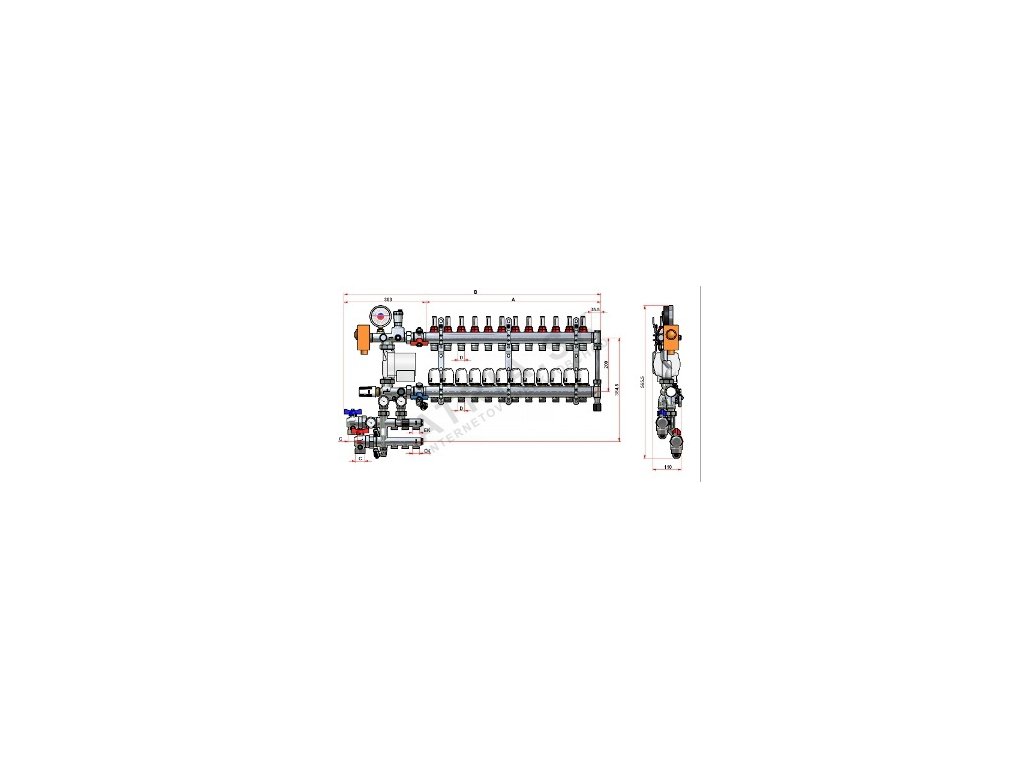

Montáž rozdeľovača začína skontrolovaním pripojovacích rozmery – vstupný závit je 3/4'' F (vnútorný), čo zodpovedá typickému pripojeniu pre vykurovacie systémy. Montážná firma musí zabezpečiť, že pripojenie do rozdeľovača je pevné a bez netesností. Pripojenie k rozdeľovaču a zberaču sa vykonáva cez uzatvárací ventil a regulačné šróbenie. Bežnou chybou pri montáži je nesprávne nastavenie prietokomery alebo nekontrolovaná prítomnosť nečistôt v systéme. Pred spustením systému je nutné vypláchnuť celý hydraulický okruh podľa návodu výrobcu. Po montáži je nutné overiť prietoky v jednotlivých okruhoch a nastaviť regulačné šróbenia podľa požiadaviek projektu.
Kompatibilita a príslušenstvo
Rozdeľovač IVAR UNIMIX 6cestný 3/4'' je kompatibilný s rôznymi typmi podlahového kúrenia, ako napríklad potrubie PEX-AL-PEX 20 x 2 alebo izolácia 18 mm. Pre reguláciu teploty je možné doobjednať termostatickú hlavicu s oddeleným teplotným čidlom alebo elektrotermickú hlavicu IVAR.TE 3061. Ak je systém riadený elektronicky, môže byť zvážený elektrický pohon IVAR.UNIMIX SSA 31. Pre doplnenie systému môže byť vhodné zvážiť aj kotol, napríklad Protherm Tiger Condens 20/26 KKZ 42 alebo plynový kotol BOSCH Condens GC2300iW 24 P. Pre solárne systémy môže byť vhodná solárna dvojrúra.
Technické súvislosti pre projektanta
Rozdeľovač IVAR UNIMIX funguje na princípe rozdeľovania a regulácie prietoku vykurovacej vody medzi viacerými okruhmi. Integrovaný obehový čerpadlo DAB.EVOSTA 2 40-70/130 zabezpečuje dostatočný prietok v systéme. Mosadz CW617N má výborné vlastnosti odolnosti voči korózii a je vhodný pre vodné systémy. Hydraulické zapojenie musí zabezpečiť správne rozdelenie prietoku medzi radiátory a podlahové kúrenie. Elektrické ovládanie čerpadla môže byť riešené prostredníctvom termostatickej hlavice alebo samostatného ovládacieho termostatu. Dôležitým faktorom pre životnosť systému je správne vyplavenie a ošetrenie systému prípravkom GEL.LONG LIFE 100.
Servis a prevádzka
Údržba rozdeľovača zahŕňa pravidelné skontrolovanie prietokov v jednotlivých okruhoch a čistenie obehového čerpadla. Intervaly údržby závisia od typu systému a znečistenia vody. Je dôležité sledovať stav prietokomery, ktorá je integrovaná do regulačného šróbenia. V prípade výskumu nečistôt v systéme môže dôjsť k poškodeniu regulačných prvkov. Po každej sezóne je vhodné vypláchnuť systém a zabezpečiť, že všetky ventily sú v správnej polohe. V prípade výpadku čerpadla je potrebné zistiť príčinu – často ide o znečistenie alebo problém s elektrickým napájanim.
Časté otázky montážnych firiem
Môže byť rozdeľovač pripojený k kotlu s elektronickou reguláciou?
Áno, rozdeľovač je kompatibilný s elektronickou reguláciou, ak sa doobjedná termostatická hlavica alebo elektrický pohon. Elektrický pohon IVAR.UNIMIX SSA 31 umožňuje riadenie čerpadla prostredníctvom 3polohového signálu.
Je možné integrovať tento rozdeľovač do systému s podlahovým kúrením a radiátormi?
Áno, rozdeľovač je navrhnutý pre kombináciu podlahového a radiátorového vykurovania. Zostava obsahuje regulačné šróbenia a prietokomery pre každý okruh.
Je potrebné doobjednať obehové čerpadlo?
Obehové čerpadlo DAB.EVOSTA 2 40-70/130 je súčasťou zostavy. Vypínací mechanizmus čerpadla nie je súčasťou rozdeľovača a musí byť riešený prostredníctvom nadradenej regulácie alebo termostatu IVAR.AC 614 E.
Je možné použiť tento rozdeľovač v systéme s viacerými rozdeľovačmi?
Áno, ale je potrebné zabezpečiť správne hydraulické vyvažovanie medzi všetkými rozdeľovačmi. Každý okruh musí byť individuálne nastavený podľa projektu.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Rozdeľovače podlahového kúrenia s čerpadlom |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 24.173 kg |
| EAN: | 8595145909896 |
| Menovitý tlak: | PN 6 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:08:10 |
-
(373 kB) Ivar UNIMIX technický list
-
(1,08 MB) Technický list
-
(1,75 MB) Návod na použitie
-
(1,99 MB) Prehlásenie
