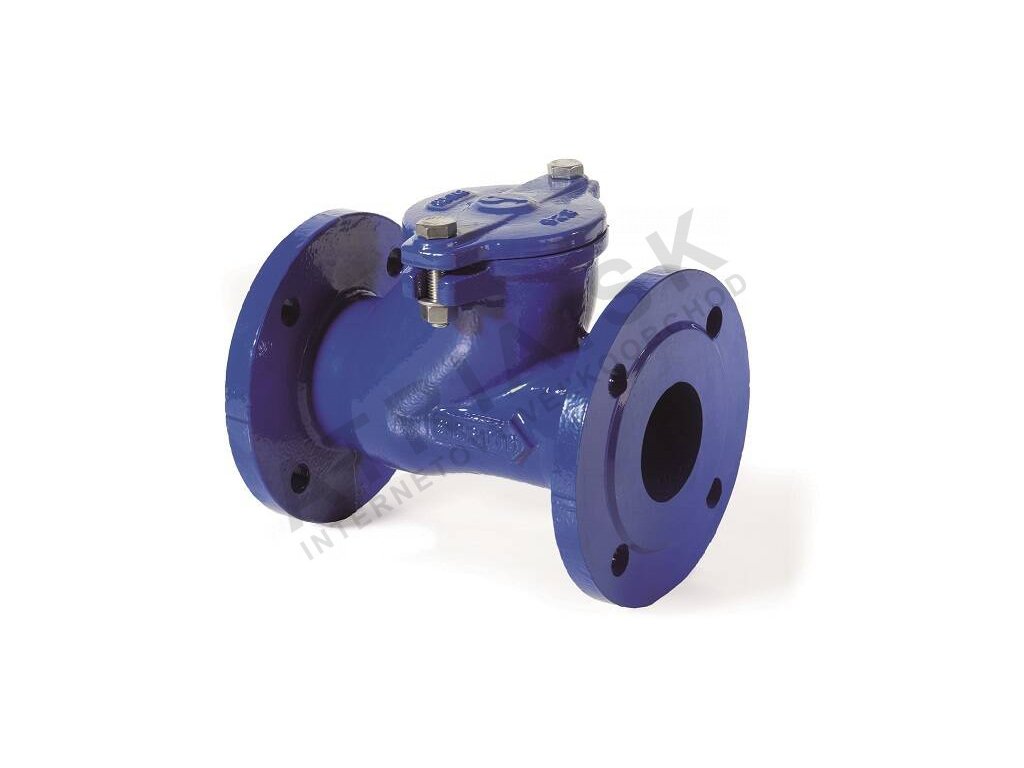

Prírubová spätná klapka (gulôčka) - séria 07- DN 80; L=260mm BRA.F7.100
Kód: F7100080Súvisiaci tovar
Podrobný popis
Popis a použitie
Prírubová spätná klapka séria 07 (typové označenie BRA.F7.100) je jednosmerná armatúra s guľovým uzatváracím elementom. Pracuje na princípe samočinného uzavretia pri poklese alebo obrátení smeru prietoku – guľa vlastnou tiažou a pôsobením spätného tlaku sadá do sedla a zabraňuje spätnému toku média. Armatúra nevyžaduje externý pohon ani manuálne ovládanie.
Konštrukcia s guľovým uzáverom je obzvlášť vhodná pre média s vyšším obsahom pevných častíc, kde by kotúčové alebo membránové klapky mohli zlyhať v dôsledku zanášania. Typické oblasti nasadenia zahŕňajú:
- odpadové a splaškové vody,
- husté a viskózne kvapaliny (kaly, suspenzie),
- poľnohospodárske aplikácie (hnojovica, závlahy),
- priemyselné rozvody s korozívnejšími médiami, kde to materiálová kombinácia dovoľuje.
Armatúra je nevhodná pre paru a plyny – teplotné a tlakové parametre sú dimenzované výhradne pre kvapalné médiá.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ | Prírubová spätná klapka – guľový uzáver, séria 07 |
| Typové označenie | BRA.F7.100 |
| Menovitý priemer (DN) | DN 80 |
| Stavebná dĺžka (L) | 260 mm |
| Maximálny prevádzkový tlak | 16 bar |
| Minimálny prevádzkový tlak | 0,2 bar |
| Minimálny protitlak (uzavretie) | 0,5 bar |
| Teplotný rozsah | −10 °C až +70 °C |
| Trieda tlaku prírub | PN 10 / PN 16 |
| Materiál tela a viečka | Liatina GJS 400-15 (tvárna liatina) |
| Materiál gule | Oceľ potiahnutá NBR |
| Vhodné médiá | Odpadová voda, husté a viskózne kvapaliny, poľnohospodárske aplikácie |
| Nevhodné médiá | Para, plyny |
Montáž a pripojenie
Klapka sa montuje medzi príruby PN 10 alebo PN 16 zodpovedajúce norme pre DN 80. Pred montážou je potrebné skontrolovať, že rozteč prírubových otvorov a tesnenie zodpovedajú rozmerovej norme (typicky EN 1092-2 pre liatinovú armatúru). Správna poloha pri montáži je vodorovná alebo vertikálna s prietokom smerom nahor – vždy v súlade s výrobcom stanoveným smerom prietoku vyznačeným šípkou na tele armatúry.
Pri montáži treba zohľadniť nasledujúce zásady:
- Stavebná dĺžka 260 mm musí byť rezervovaná v potrubnej trase vrátane priestoru pre tesnenia.
- Utahovacie momenty skrutiek príruby dodržte podľa montážneho návodu (viď dokumenty na stiahnutie).
- Armatúra musí byť inštalovaná tak, aby bol zabezpečený voľný pohyb gule – bez vonkajšieho mechanického namáhania tela.
- Potrubie pred uvedením do prevádzky prepláchnite, aby sa do sedla nedostali hrubé nečistoty z montáže.
Montáž vykonáva oprávnená montážna firma; armatúra sa neumiestňuje do potrubných trás s nadmernými vibráciami bez tlmiacich prvkov.
Na čo si dať pozor
- Minimálny protitlak 0,5 bar: Klapka sa spoľahlivo uzavrie až pri dosiahnutí tohto protitlaku. Pri nízkotlakových systémoch s menším protilakom hrozí úniku spätného toku – je potrebné overiť tlakové pomery v sieti.
- Teplotné obmedzenie +70 °C: NBR povlak gule je dimenzovaný do tejto teploty. Prekročenie vedie k degradácii tesnenia a strate funkcie uzáveru.
- Nevhodné pre paru a plyny: Armatúra nesmie byť zaraďovaná do parných ani plynových rozvodov – nie je na to dimenzovaná ani certifikovaná.
- Korozívne médiá: Liatina GJS 400-15 má obmedzenú odolnosť voči silne kyslým alebo zásaditým médiám. Pri agresívnych médiách je nutné overiť chemickú kompatibilitu pred objednávkou.
- Pravidelná kontrola: Guľový uzáver s NBR povlakom podlieha opotrebeniu pri prevádzke s abrazívnymi časticami. Odporúčané intervaly revízie stanovte podľa charakteru média a frekvencie spínania.
Dokumenty na stiahnutie
- Technický list – Spätné klapky gulôčka BRA.F7 / T7, séria 07 (PDF)
- Montážny návod – Spätné klapky gulôčka BRA.F7 / T7, séria 07 (PDF)
- Vyhlásenie výrobcu – článok 4.3 (PDF)
Časté otázky
- Je táto klapka DN 80 vhodná pre kanalizačné čerpadlové stanice s kalovými čerpadlami? Áno, guľový uzáver je vhodný práve pre aplikácie s kalovými a splaškovými médiami, kde hrozí zanášanie. Guľa pri spätnom tlaku sadá do sedla a uzatvára potrubie bez ohľadu na prítomnosť jemných pevných podielov. Je však nutné zabezpečiť, aby minimálny protitlak pri zastavení čerpadla dosiahol aspoň 0,5 bar, inak klapka nemusí spoľahlivo uzavrieť.
- Možno klapku zaradiť do horizontálneho aj vertikálneho potrubia? Klapku je možné montovať v oboch polohách, avšak smer prietoku musí vždy zodpovedať šípke vyznačenej na tele armatúry. Pri vertikálnej montáži s prietokom smerom nahor gravitácia pomáha uzavretiu gule. Pri horizontálnej montáži je uzavretie závislé predovšetkým od protitlaku – minimálne 0,5 bar. Montáž s prietokom smerom nadol vo vertikálnom potrubí nie je dovolená.
- Aké tesnenie medzi príruby sa používa pri tejto armatúre DN 80? Armatúra je určená pre príruby PN 10 alebo PN 16 podľa EN 1092-2 pre DN 80. Tesnenie medzi príruby (plochý alebo špirálový krúžok) nie je súčasťou dodávky a vyberá sa podľa charakteru prepravovaného média. Pre odpadové vody sa bežne používajú NBR ploché tesnenia; chemicky agresívnejšie médiá si môžu vyžadovať EPDM alebo PTFE. Presný výber tesnenia vždy skontrolujte s dodávateľom tesniacich prvkov vzhľadom na konkrétne prevádzkové podmienky.
Dodatočné parametre
| Kategória: | BRA.F7.100 |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 15.85 kg |
| Prevádzková teplota: | -10°C |
| Menovitá svetlosť: | DN 80 |
| Menovitý tlak: | PN 10/PN 16 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:04:38 |
