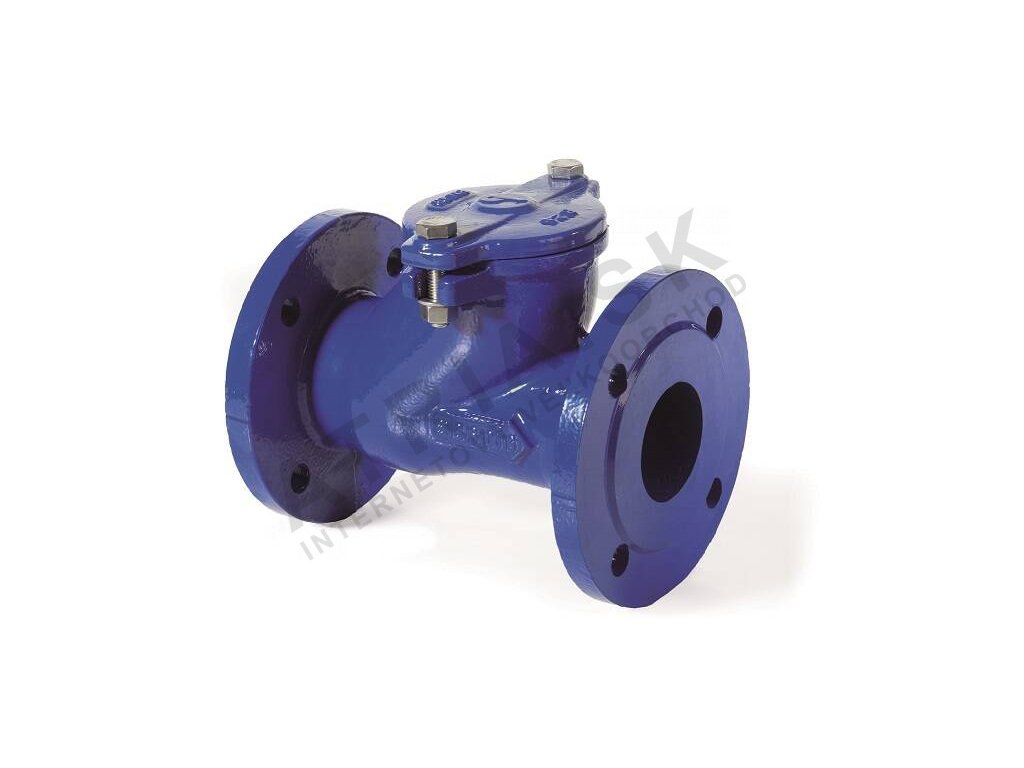

Prírubová spätná klapka (gulôčka) - séria 07- DN 65; L=240mm BRA.F7.100
Kód: F7100065Súvisiaci tovar
Podrobný popis
Popis a použitie
Prírubová spätná klapka s guľovým uzáverom série 07 (typové označenie BRA.F7.100) je priemyselná armatúra určená na zamedzenie spätného toku média v potrubných rozvodoch. Princíp funkcie je založený na voľne pohyblivej guli z ocele potiahnutej NBR elastomérom, ktorá sa pri prietoku média odtlačí od sedla a pri poklese tlaku alebo hroziacom spätnom toku gravitačne a tlakom dosadne späť, čím spolahľivo uzavrie prietočný prierez.
Vďaka telesnému materiálu z tvárnej liatiny GJS 400-15 a guľovému uzáveru s NBR povrchom je armatúra odolná voči mechanickému namáhaniu a vhodná pre médiá s vyšším obsahom pevných častíc alebo zvýšenou viskozitou. Typické aplikácie zahŕňajú:
- odvádzanie a čerpanie odpadovej vody (komunálne aj priemyselné),
- husté a viskózne kvapaliny (kaly, suspenzie),
- poľnohospodárske aplikácie (čerpanie hnojovice, závlahové systémy),
- priemyselné procesné potrubia s požiadavkou na spoľahlivé jednosmerné vedenie média.
Armatúra nie je vhodná pre paru ani plynné médiá. Konštrukcia bez pružiny zaručuje nízke tlakové straty pri prietoku a dlhú životnosť uzáveru bez nutnosti externého pohonu či ovládania.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Séria / typové označenie | Séria 07 / BRA.F7.100 |
| Menovitý priemer (DN) | DN 65 |
| Stavebná dĺžka (L) | 240 mm |
| Maximálny prevádzkový tlak | 16 bar |
| Minimálny prevádzkový tlak | 0,2 bar |
| Minimálny protitlak pre uzavretie | 0,5 bar |
| Teplotný rozsah média | –10 °C až +70 °C |
| Pripojenie | Montáž medzi príruby PN 10 / PN 16 |
| Materiál tela a viečka | Tvárna liatina GJS 400-15 |
| Materiál guľového uzáveru | Oceľ potiahnutá NBR |
| Vhodné médiá | Odpadová voda, viskózne kvapaliny, kaly, poľnohospodárske kvapaliny |
| Nevhodné médiá | Para, plyny |
Montáž a pripojenie
Klapka sa montuje medzi štandardné príruby PN 10 alebo PN 16 podľa platných noriem. Stavebná dĺžka 240 mm musí byť zohľadnená pri projektovaní trasy potrubia. Pri montáži je potrebné dodržať správny smer prietoku – na tele armatúry je vyznačený šípkou. Armatúra môže byť inštalovaná vo vodorovnej aj zvislej polohe, pričom pri zvislej montáži musí médium prúdiť smerom nahor, aby gravitácia napomáhala uzavretiu klapky pri zastavení čerpadla.
Pred montážou je nutné skontrolovať, že prevádzkový tlak a teplota v systéme neprekračujú uvedené maximálne hodnoty (16 bar, +70 °C). Tesnenia medzi prírubami nie sú súčasťou dodávky a je potrebné ich zvoliť s ohľadom na charakter média. Montáž odporúčame zveriť odborne spôsobilej osobe, ktorá je oboznámená s miestnymi predpismi pre tlakové zariadenia.
Na čo si dať pozor
- Minimálny protitlak 0,5 bar: Klapka sa spoľahlivo uzavrie až pri dosiahnutí protitlaku 0,5 bar. V systémoch s nižším protitlakom môže dôjsť k neúplnému uzavretiu.
- Zákaz použitia pre paru a plyny: NBR povlak guľového uzáveru ani materiál tesnení nie sú dimenzované pre tieto médiá – hrozí poškodenie armatúry a únik média.
- Teplotné obmedzenie +70 °C: Pri vyšších teplotách dochádza k degradácii NBR elastoméru, čo skracuje životnosť uzáveru a zhoršuje tesnosť.
- Kontrola prírubového štandardu: Pripojovacie príruby v systéme musia zodpovedať PN 10 alebo PN 16 – použitie s inými štandardmi (napr. ANSI) vyžaduje overenie rozmernej kompatibility.
- Pravidelná prehliadka: Pri aplikáciách s agresívnymi kvapalinami alebo vysokým obsahom abrazívnych pevných látok odporúčame pravidelne kontrolovať stav NBR povlaku guľového uzáveru.
Dokumenty na stiahnutie
- Technický list – Spätné klapky gulôčka séria F7/T7 (PDF)
- Návod na montáž – Spätné klapky gulôčka séria F7/T7 (PDF)
- Vyhlásenie výrobcu podľa čl. 4.3 (PDF)
Časté otázky
- Je klapka DN 65 séria 07 vhodná pre čerpanie hnojovice s vyšším obsahom pevných látok?
- Áno, guľový uzáver s NBR povlakom je konštrukčne navrhnutý práve pre husté a viskózne médiá vrátane hnojovice a kalov. Pevné látky menšieho rozmeru nezabraňujú správnej funkcii, avšak pri vysokom obsahu abrazívnych hrubých nečistôt je vhodná pravidelná kontrola stavu NBR povlaku.
- Aký minimálny protitlak je potrebný na spoľahlivé uzavretie klapky pri zastavení čerpadla?
- Výrobca udáva minimálny protitlak 0,5 bar. Ak je protitlak v systéme nižší, klapka sa nemusí plne uzavrieť, čo môže viesť k spätnému prietoku. V takýchto prípadoch je potrebné zvážiť použitie armatúry s pružinovým uzáverom alebo doplnkový prvok zaisťujúci dostatočný protitlak.
- Môže byť klapka inštalovaná na vertikálne potrubie so smerom prietoku nadol?
- Nie. Pri vertikálnej montáži so smerom prietoku nadol gravitácia pôsobí proti uzavretiu guľového uzáveru, čo znižuje spoľahlivosť funkcie klapky. Správna zvislá inštalácia vyžaduje, aby médium prúdilo smerom nahor – vtedy gravitácia napomáha dosadnutiu guľového uzáveru na sedlo pri zastavení prietoku.
Dodatočné parametre
| Kategória: | BRA.F7.100 |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 12.239 kg |
| Prevádzková teplota: | -10°C |
| Menovitá svetlosť: | DN 65 |
| Menovitý tlak: | PN 10/PN 16 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:04:00 |
