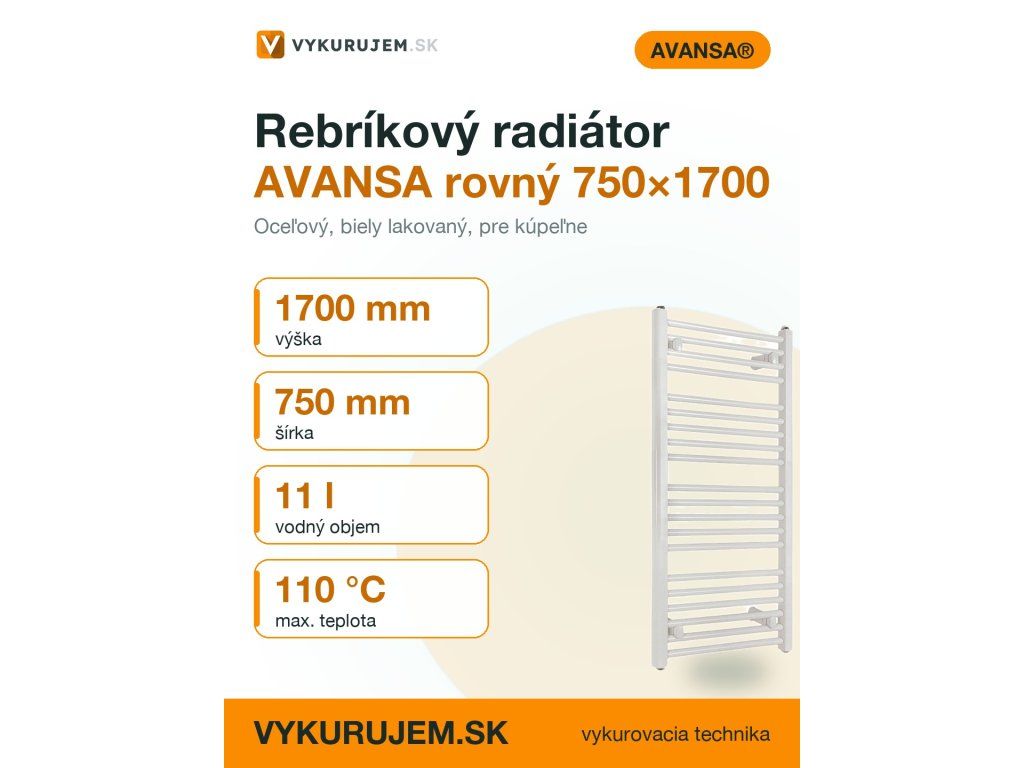

Rebríkový radiátor AVANSA – rovný 750 x 1700

Podrobný popis

Výrazne častejšie ako bežné radiátory, rebríkové konštrukcie AVANSA s rovným profilem nachádzajú uplatnenie v úzkych a vysokých priestoroch, najmä v kúpeľniach. Ich vertikálny charakter umožňuje efektívne využitie stien a súčasne poskytuje dostatočný výkon pre vykurovanie týchto priestorov. Pre montážne firmy je dôležité, aby pri inštalácii rebríkového radiátora riešili nielen hydraulické pripojenie, ale aj estetické a funkčné aspekty – napríklad zabezpečenie dostatočného vzdialenia od podlahy alebo stropu, či usporiadanie pripojovacích armatúr tak, aby boli dostupné pre následnú údržbu.

Typické aplikácie tohto typu radiátora zahŕňajú systémy ústredného kúrenia, ako aj individuálne vykurovanie pomocou elektrickej špirály. Vďaka svojej konštrukcii je AVANSA 750 x 1700 vhodný do vlhkého mikroklíma a je vhodný aj ako záložný alebo hlavný zdroj tepla. V praxi sa často používa v rekreačných chatách, bytových kúpeľniach alebo v sanitárnych zariadeniach verejných budov.

Technické parametre

Montáž a pripojenie

Inštalácia začína pripravou steny – je nutné zabezpečiť pevné zavesenie radiátora prostredníctvom inštalačnej sady, ktorá je súčasťou dodávky. Držiaky a konzoly sa montujú podľa rozmerných údajov radiátora (šírka 750 mm, výška 1700 mm). Rozteč pripojení je 700 mm. V praxi je často bežnou chybou nedostatočné pevné zakotvenie – čo môže spôsobiť oscilácie alebo deformáciu pri vysokej teplote.

Pripojenie na vykurovací systém prebieha cez vnútorný závit 1/2" (G1/2). Odporúča sa použiť PE-XAL-PEX potrubie 16 x 2 mm. Pred inštaláciou je potrebné skontrolovať stav pripojovacích matiek, ale aj správne nastavenie odvzdušňovacieho ventila, ktorý je tiež súčasťou balenia. Po montáži je dôležitá kontrola hermetičnosti spojov a hydraulická skúška s tlakom 1,5 MPa.

Kompatibilita a príslušenstvo

Tento rebrík je kompatibilný so systémami ústredného kúrenia aj s elektrickou špirálou (max. výkon 700 W). Je vhodný na pripojenie ku kotlom aj na samostatné vykurovanie. Na doplnenie pripojenia je možné doobjednať príslušenstvo ako napr. spojky G1/2×G1/2, alebo samotnú elektrickú vykurovaciu tyč. Medzi často používané príslušenstvo patria aj rozdeľovače pre podlahové vykurovanie a spojkové elementy na rozdelenie toku mediálu. Rebrík je možné kombinovať aj s inými modelmi AVANSA, napr. AVANSA 2007, alebo s inými výrobcom, ak sú pripojovacie rozmery zhodné.

Technické súvislosti pre projektanta

Rebríkový radiátor AVANSA pracuje na princípe výmeny tepla medzi vykurovacou vodou a vzduchom v priestore. Materiál – oceľ – má dobrú tepelnú kapacitu a vysokú odolnosť voči mechanickému poškodeniu. Dizajn vertikálnych trubiek zabezpečuje optimálne rozdelenie tepla a zároveň umožňuje výmenu vzduchu. V hydraulickom systéme je radiátor zvyčajne zapojený ako koncová úsek. Pre elektrické vykurovanie sa používa špirála, ktorá je pripojená cez vnútorný závit na jednej alebo oboch stranách. Projektant musí brať do úvahy aj skúšobný tlak 1,5 MPa a pracovný tlak 1,0 MPa pri výbere armatúr a potrubia. Pre správny výber výkonu je dôležitý tepelný exponent 1,321, ktorý ovplyvňuje skutočný tepelný výkon v konkrétnej aplikácii.

Servis a prevádzka

Pre prevádzku je dôležitá pravidelná kontrola hermetičnosti spojov, štatisticky najčastejšou chybou sú netesnosti na pripojovacích koncoch. Odporúča sa ročná kontrola priamo na mieste inštalácie. Pri elektrickom vykurovaní je nutné pravidelne testovať funkčnosť termočlánkov a samotnej špirály. Pri samotnom používaní v systéme ústredného kúrenia je výhodné sledovať tlak v systéme a prípadné zníženie výkonu môže signalizovať znečistenie alebo usadzovanie nečistôt. V prípade zistenia zníženého príkonu je vhodné vyhotoviť chemickú údržbu alebo výmenu mediálu.

Časté otázky montážnych firiem

Najčastejšie sa pýta:
Dá sa AVANSA 750 x 1700 montovať vodorovne?
Neurčený pre horizontálnu inštaláciu. V praxi sa používa len vertikálne.

Aké príslušenstvo je potrebné doobjednať pri elektrickom vykurovaní?
Elektrická špirála nie je súčasťou dodávky. Je potrebné dokúpiť aj zátku (závitové pripojenie).

Má výrazný vplyv teplota mediálu na životnosť radiátora?
Áno – maximálna teplota je 110 °C, preto je dôležitá regulácia teploty v systéme.

Je možné pripojiť rebrík do systému s núteným obehom?
Áno – radiátor je kompatibilný s systémami s núteným i samotiažným obehom.
