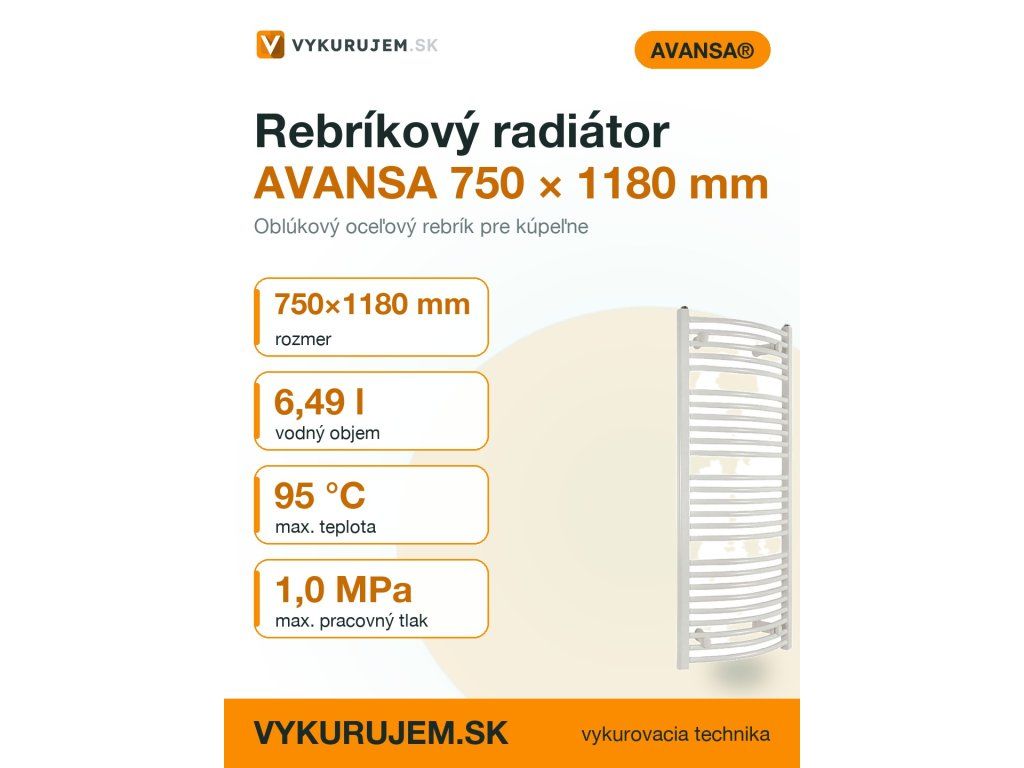

Rebríkový radiátor AVANSA – oblúkový oceľový 750 × 1180 mm
Kód: 18713Súvisiaci tovar
Podrobný popis
Pre koho: Oblúkový rebríkový radiátor AVANSA je vhodný pre montážne firmy a domácnosti, ktoré hľadajú vykurovanie do kúpeľní, chodieb alebo toaliet.
Kombinujte s: Odporúčame potrubie PEX-AL-PEX 16 x 2, nemrznúcu zmes a príslušenstvo na dopojenie do vykurovania; pri elektrickom dohrievaní zvážte špirálu s príkonom 400 W.
Čím sa líši: Oblý profil s rebrami s priemerom 20 mm umožňuje zavesenie textílií a je dimenzovaný na tlak 1,0 MPa a teplotu 95 °C.
Výrobky tejto triedy sa často používajú v kúpeľniach, chodbách a toaletách, kde je dôležité kombinovala efektívnosti a estetiky. Tento oblúkový rebríkový radiátor AVANSA má špecifickú konštrukciu, ktorá umožňuje zavesenie textílií pod vykurovacie trubky, čo poskytuje zároveň funkčný aj praktický efekt. Pre montážne firmy je dôležitá jednoduchosť zavesenia, dostupnosť príslušenstva a kompatibilita s inštalátorskou technológiou. Tento model je vhodný do systémov s núteným i samotiažným obehom a môže slúžiť ako hlavný aj záložný zdroj tepla.
Technické parametre
| Dodávané príslušenstvo | Rebríkový radiátor oblý, držiaky, hmoždinky, matky, skrutky, odvzdušňovací ventil |
|---|---|
| Doporučená nemrznúca zmes | Nemrznúca zmes |
| Doporučené potrubie | Potrubie PEX-AL-PEX 16 x 2 |
| Doporučené príslušenstvo na dopojenie | Príslušenstvo na dopojenie do vykurovania |
| Doporučený príkon elektrickej špirály (W) | 400 |
| Farba, povrch | Biely, lakovaný |
| Materiál | Oceľ |
| Maximálna teplota | 95°C |
| Maximálny prevádzkový tlak | 1.0 MPa |
| Možnosť dopojenia elektrickej špirály, (1/2" závit) | Áno |
| Možnosť uloženia horizontálne | Nie |
| Priemer rebra radiátora (mm) | 20 |
| Pripájacie závity | 1/2" vnútorný závit |
| Profil vykurovacieho rebríku | Oblý |
| Rozteč závitov (mm) | cca 700 |
| Skúšaný tlak | 1.5 MPa |
| Šírka (mm) | cca 750 |
| Tepelný exponent | 1.2651 |
| Vodný objem (l) | 6,49 |
| Výška (mm) | cca 1180 |
| Hmotnosť | 21 kg |
| Kód | 18713 |
| Značka | AVANSA |
Montáž a pripojenie
Rebrík je vybavený štyrmi plastovými držiakmi, montážnou sadou s konzolami, odvzdušňovacím ventilom a podložkami. Inštalácia prebieha v nasledujúcom poradí: zavesenie na stenu pomocou zvolených závitov, nastavenie vodorovnej polohy, pripojenie cevami PEX-AL-PEX 16 x 2, montáž odvzdušňovacieho ventilu, testovanie na pevnosť a cirkuláciu. Je dôležité zabezpečiť rovnosť a horizontálnu rovinu radiátora, aby neboli narušené hydrodynamické podmienky. Bežné chyby pri montáži zahŕňajú chybný pohyb držiacich konzol, nedostatočnú tesnosť pripojení a chýbajúce odvzdušnenie. Po ukončení inštalácie je nutná hydraulická skúška na úrovni minimálne 1,0 MPa.
Kompatibilita a príslušenstvo
Tento rebrík je kompatibilný s konvenčnými kotlami, elektrickými špirálami a kombinovanými systémami. Pre elektrický režim je potrebné objednať elektrickú špirálu oddelne, ako aj prípadný termostat. Doplnkovo sa odporúča použiť príslušenstvo na pripojenie do vykurovania, ako sú skrutkované spojky G 1/2" x 20 mm. Pre úplný systém je vhodné rozsiahlejšie pripojenie cevami PEX-AL-PEX 16 x 2 mm. Aj keď rebrík nie je možné zavesiť horizontálne, vertikálne umiestnenie je možné v rámci štandardných pravidiel.
Technické súvislosti pre projektanta
Oblúkový rebríkový radiátor AVANSA je výrobok z ocele, ktorá je schopná odolávať mechanickému poškodeniu aj chemickému vplyvu vody. Proces kataforézy a následné lako-výplňovanie zabezpečuje vysokú odolnosť proti korózii. Hydraulické zapojenie zvyčajne prebieha dvoma závitmi v hornom a dolnom konci radiátora, pričom prenos tepla je optimalizovaný vďaka výške a šírke trubkového systému. Pre elektrický režim je potrebné zvoliť špirálu s príkonom minimálne 400 W a zabezpečiť izoláciu. Projektant musí brať do úvahy aj skúšobný tlak 1,5 MPa pri výpočte potrubného systému, aby bolo zaručené bezpečné fungovanie celého zariadenia.
Servis a prevádzka
Pri prevádzke je dôležité pravidelne kontrolovať závitové pripojenia a odvzdušňovacie ventily. Počas sezóny je vhodné zabezpečiť dostatočné odvzdušnenie systému a v prípade kombinovaného režimu aj činnosť elektrickej špirály. Odporúča sa periodická kontrola a prípadná náplň nekompatibilných médií ako nemrznúca zmes. Intervaly servisu závisia od kvality teplonosného média a typu inštalácie — pre vodné systémy sú doporúčané ročné kontroly, pre elektrické varianty minimálne raz za dva roky. V prípade zistenia netesnosti je nutná demontáž a výmena chybného prvku.
Časté otázky montážnych firiem
Je možné zavesiť rebrík horizontálne?
Nie, rebríkový radiátor AVANSA je konštruovaný len na vertikálne zavesenie.
Aké príslušenstvo je súčasťou dodávky?
Dodávka obsahuje rebríkový radiátor, držiaky, hmoždinky, matky, skrutky a odvzdušňovací ventil.
Možno použiť inú než nemrznúcu zmes ako teplonosné médium?
Áno, rebrík je vhodný pre použitie vykurovacej vody alebo iného teplonosného média podľa technického listu výrobcu.
Musí mať radiátor termostat pre elektrický režim?
Termostat nie je súčasťou dodávky, ale odporúča sa kúpiť oddelne pre reguláciu teploty.
Dodatočné parametre
| Kategória: | Oblúkové rebríky na vykurovanie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 21 kg |
| Dodávané príslušenstvo: | Rebríkový radiátor oblý, držiaky, hmoždinky, matky, skrutky, odvzdušňovací ventil |
| Doporučená nemrznúca zmes: | Nemrznúca zmes |
| Doporučené potrubie: | Potrubie PEX-AL-PEX 16 x 2 |
| Doporučené príslušenstvo na dopojenie: | Príslušenstvo na dopojenie do vykurovania |
| Doporučený príkon elektrickej špirály (W): | 400 |
| Farba, povrch: | Biely, lakovaný |
| Materiál: | Oceľ |
| Maximálna teplota: | 95°C |
| Maximálny prevádzkový tlak: | 1.0 MPa |
| Možnosť dopojenia elektrickej špirály, (1/2" závit): | Áno |
| Možnosť uloženia horizontálne: | Nie |
| Priemer rebra radiátora (mm): | 20 |
| Pripájacie závity: | 1/2" vnútorný závit |
| Profil vykurovacieho rebríku: | Oblý |
| Rozteč závitov (mm): | cca 700 |
| Skúšaný tlak: | 1.5 MPa |
| Šírka (mm): | cca 750 |
| Tepelný exponent: | 1.2651 |
| Vodný objem (l): | 6,49 |
| Výška (mm): | cca 1180 |
| Typ rebríka: | teplovodný |
| Farba: | biela |
| Výška rebríka: | 801 – 1200 mm |
