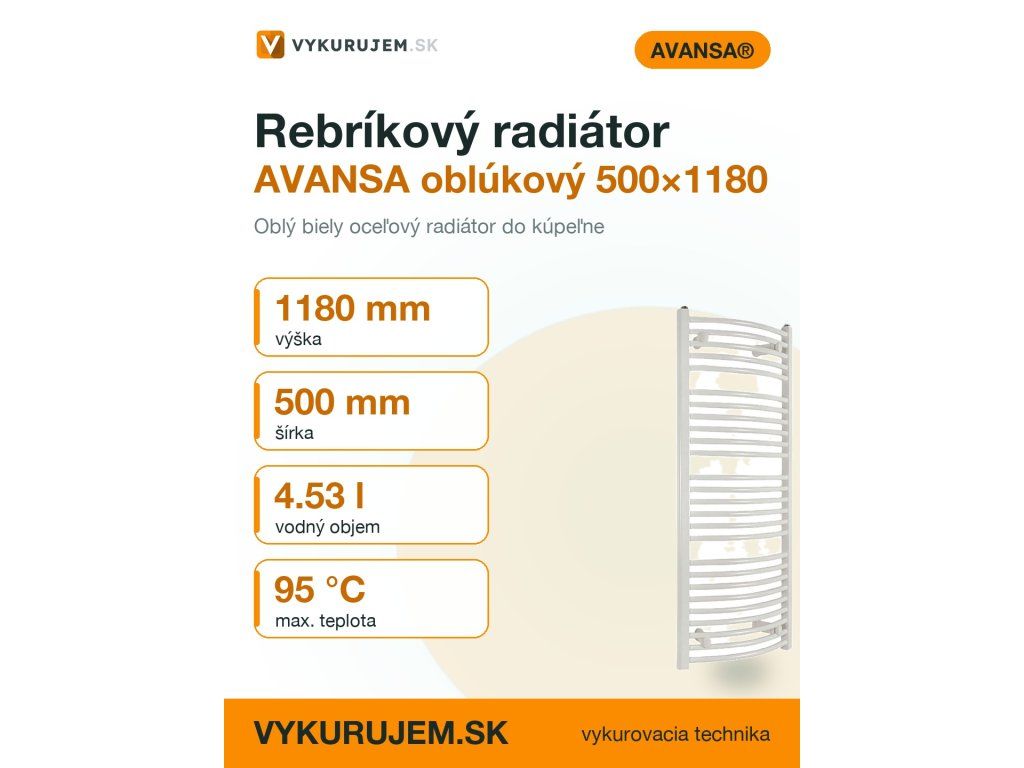

Rebrík oblúkový AVANSA – 500 × 1180 mm
Kód: 94252Súvisiaci tovar
Podrobný popis
Pre koho: Pre montážne firmy aj domácnosti, ktoré potrebujú vykurovať úzke priestory, napríklad kúpeľne a toalety, a zároveň ocenia kompletnú inštalačnú sadu.
Kombinujte s: Potrubím PEX-AL-PEX 16 x 2 a príslušenstvom na dopojenie do vykurovania; pri elektrickom vykurovaní s elektrickou špirálou (odporúčaný príkon 300 W).
Čím sa líši: Vertikálnou orientáciou a oblým profilom s výškou cca 1180 mm, pracovným tlakom 1,0 MPa a teplotou do 95 °C.
Výraznou charakteristikou tohto oblúkového rebríka AVANSA je jeho vertikálna orientácia, ktorá zabezpečuje efektívne vykurovanie aj v priestoroch s obmedzenou horizontálnou výškou, napríklad v kúpeľniach a toalétach. S horizontálnymi ohrevnými trubkami priemera 20 mm a výškou 1180 mm je ideálny na záchranu priestoru. Rebrík je vybavený kompletnou inštalačnou sadou a je pripravený na rôzne spôsoby pripojenia – vodné aj elektrické vykurovanie.
Pre montážne firmy je dôležité, že rebrík AVANSA 500 × 1180 mm je štandardne vybavený všetkým potrebným príslušenstvom, ako sú držiaky, hmoždinky, matky a skrutky. To zjednodušuje proces montáže a zaisťuje efektivitu inštalácie. Pre inštalátora je tiež dôležitý fakt, že tento typ radiátora je vhodný nielen pre vykurovacie sústavy s núteným obehom, ale aj pre samotiažne cirkulujúce systémy.
Technické parametre
| Dodávané príslušenstvo | Rebríkový radiátor oblý, držiaky, hmoždinky, matky, skrutky, odvzdušňovací ventil |
|---|---|
| Doporučená nemrznúca zmes | Nemrznúca zmes |
| Doporučené potrubie | Potrubie PEX-AL-PEX 16 x 2 |
| Doporučené príslušenstvo na dopojenie | Príslušenstvo na dopojenie do vykurovania |
| Doporučený príkon elektrickej špirály (W) | 300 |
| Farba, povrch | Biely, lakovaný |
| Materiál | Oceľ |
| Maximálna teplota | 95°C |
| Maximálny prevádzkový tlak | 1.0 MPa |
| Možnosť dopojenia elektrickej špirály, (1/2" závit) | Áno |
| Možnosť uloženia horizontálne | Nie |
| Priemer rebra radiátora (mm) | 20 |
| Pripájacie závity | 1/2" vnútorný závit |
| Profil vykurovacieho rebríku | Oblý |
| Rozteč závitov (mm) | cca 450 |
| Skúšaný tlak | 1.5 MPa |
| Šírka (mm) | cca 500 |
| Tepelný exponent | 1.2564 |
| Vodný objem (l) | 4.53 |
| Výška (mm) | cca 1180 |
| Hmotnosť | 21 kg |
| Kód | 94252 |
| Značka | AVANSA |
Parametre ako maximálny pracovný tlak 1,0 MPa, skúšobný pretlak 1,5 MPa a maximálna teplota 95 °C zaisťujú bezproblémovú prevádzku radiátora v rôznom typoch vykurovacích sústav. Koeficient tepelného exponentu 1,2564 umožňuje presné dimenzovanie a vykurovaciú kapacitu radiátora na daný priestor. Tieto údaje sú kľúčové pre projektanta pri určení výkonu a schémy zapojenia.
Montáž a pripojenie
Pri montáži tohto radiátora je potrebné dodržať nasledujúce kroky:
- Označiť polohu radiátora podľa výkresu a zabezpečiť dostatočný prístup k pripojovacím závitom.
- Zavesiť radiátor pomocou dodanej inštalačnej sady, ktorá obsahuje konzoly a držiaky.
- Pripojiť vykurovacie okruhy cez vonkajší závit G 1/2". Pri pripojení je nutné uplatniť hermetičnosť a kontrolovať tesnosť spojov.
- V prípade inštalácie elektrickej špirály (nie je súčasťou dodávky) je nevyhnutné dokúpiť aj príslušnú zátku a termostat (ak nie je súčasťou špirály).
- Následne je potrebné vykonať odvzdušnenie systému, aby neboli bublinky, ktoré môžu ovplyvniť efektívnosť vykurovania.
Bežné chyby pri montáži zahŕňajú nedostatočné upevnenie, nepresné nastavenie výšky alebo nesprávne pripojenie elektrickej špirály, ktorá je možné pripojiť z oboch strán. Dôležitým kontrolným bodom je aj vyváženie prietoku vody a správne rozdelenie tepla.
Kompatibilita a príslušenstvo
Tento rebrík je kompatibilný s rôznymi typmi vykurovacích sústav, vrátane tých, ktoré používajú nemrznúcu zmes ako teplonosné médium. Odporúča sa použiť potrubie PEX-AL-PEX 16 × 2 mm pre pripojenie. Pri inštalácii elektrického vykurovania je nevyhnutné doobjednať elektrickú špirálu s výkonom 300 W a prípadne termostat. Súvisiacim príslušenstvom sú aj rozdeľovače 4cestné, spojky 1/2×20 s vnútorným závitom a potrubie PEX-AL-PEX 20 × 2 mm.
Technické súvislosti pre projektanta
Rebríkový radiátor AVANSA je zhotovený z ocele a má povrchovo nanesený lak bielou farbou cez proces kataforézy, čo zabezpečuje vysokú odolnosť proti korózii. Vertikálna inštalácia zvyšuje efektívnosť výmeny tepla, zatiaľ čo horizontálne trubky priemera 20 mm umožňujú dostatočný prietok teplonosného média. Pre elektrické vykurovanie je integrovaný závit pre pripojenie elektrickej špirály. Proces vykurovania kombinovaného systému vyžaduje pečlivé vykreslenie a koordináciu medzi elektrickým a hydraulickým pripojením. Tento typ radiátora je vhodný do systémov s núteným aj samotiažným obehom, pričom výber závisí od konkrétnej aplikácie a požiadaviek projektanta.
Servis a prevádzka
Rebrík AVANSA vyžaduje minimálnu údržbu. Počas prevádzky je dôležité pravidelne kontrolovať tesnosť pripojení a prítoky vody do systému. Odporúča sa ročná kontrola prietoka, odvzdušnenia a prípadne výmena elektrickej špirály (ak je použitá). Pri použití nemrznutej zmesi je vhodné sledovať jej stav a prípadnú výmenu v rámci servisných intervalov. Pre elektrickú časť je dôležitá periodická kontrola izolácie káblov a funkčnosti termostatu (ak je použitý).
Časté otázky montážnych firiem
Má rebrík AVANSA 500 × 1180 mm integrovaný závit pre pripojenie elektrickej špirály?
Áno, rebrík má integrovaný závit G 1/2" pre pripojenie elektrickej špirály z oboch strán.
Je možné pripojiť rebrík do systému s núteným obehom?
Áno, rebrík je koncipovaný tak, aby bol vhodný pre systémy s núteným obehom aj samotiažné cirkulácie.
Aký typ potrubia odporúčate pre pripojenie?
Pre pripojenie odporúčame potrubie PEX-AL-PEX 16 × 2 mm, ktoré je vhodné pre dlhodobú stabilitu a odolnosť.
Je možné využiť radiátor v kúpeľni?
Áno, rebrík je konštruovaný tak, aby bol vhodný aj pre výkurovanie vlhkej kúpeľne a zároveň slúži aj ako sušička textílií.
Dodatočné parametre
| Kategória: | Oblúkové rebríky na vykurovanie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 21 kg |
| Dodávané príslušenstvo: | Rebríkový radiátor oblý, držiaky, hmoždinky, matky, skrutky, odvzdušňovací ventil |
| Doporučená nemrznúca zmes: | Nemrznúca zmes |
| Doporučené potrubie: | Potrubie PEX-AL-PEX 16 x 2 |
| Doporučené príslušenstvo na dopojenie: | Príslušenstvo na dopojenie do vykurovania |
| Doporučený príkon elektrickej špirály (W): | 300 |
| Farba, povrch: | Biely, lakovaný |
| Materiál: | Oceľ |
| Maximálna teplota: | 95°C |
| Maximálny prevádzkový tlak: | 1.0 MPa |
| Možnosť dopojenia elektrickej špirály, (1/2" závit): | Áno |
| Možnosť uloženia horizontálne: | Nie |
| Priemer rebra radiátora (mm): | 20 |
| Pripájacie závity: | 1/2" vnútorný závit |
| Profil vykurovacieho rebríku: | Oblý |
| Rozteč závitov (mm): | cca 450 |
| Skúšaný tlak: | 1.5 MPa |
| Šírka (mm): | cca 500 |
| Tepelný exponent: | 1.2564 |
| Vodný objem (l): | 4.53 |
| Výška (mm): | cca 1180 |
| Typ rebríka: | teplovodný |
| Farba: | biela |
| Výška rebríka: | 801 – 1200 mm |
