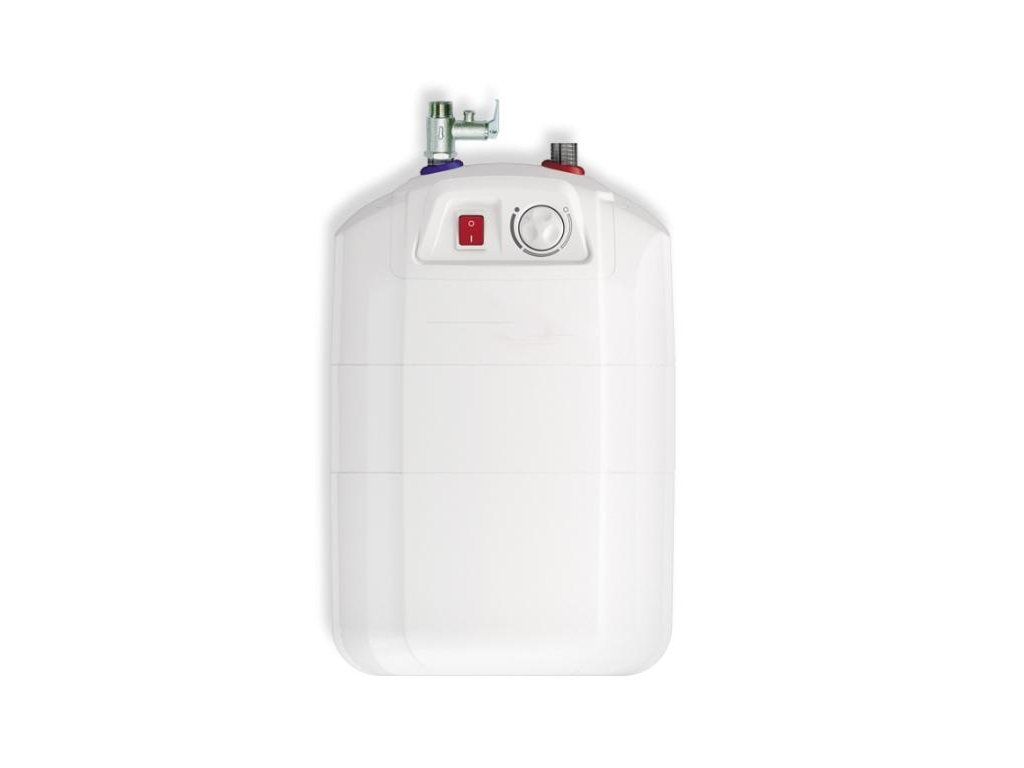

Qtermo TREND10P (100100) malý tlakový elektrický zásobníkový ohrievač vody, 10l, pod odberné miesto QT-OHRIEV. EL. 10l tlakovy 2kW pod drez 100100

Podrobný popis

Popis a použitie

Qtermo TREND 10P patrí do radu malých tlakových elektrických zásobníkových ohrievačov vody určených na inštaláciu priamo pod odberné miesto – typicky pod kuchynský drez, umývadlo alebo pracovný stôl. Na rozdiel od prietokových ohrievačov zásobníkové riešenie zaručuje okamžitú dostupnosť teplej vody bez čakania na náhrev pri každom odbere. Inštalácia s hornými vývodmi umožňuje kompaktné zabudovanie do tesných priestorov skrinky pod drezom.

Model TREND 10P patrí do série TREND AP, ktorá je konštruovaná na priame napojenie na plný tlak vody (až do 0,6 MPa). Nie je teda potrebný redukčný ventil na strane prívodu, čo zjednodušuje montáž a znižuje počet prvkov v hydraulickom okruhu. Prístroj je dodávaný vrátane inštalačnej sady, takže montážna firma má k dispozícii všetky potrebné armatúry ihneď po rozbalení.

Technické parametre

Konštrukcia a materiálové prevedenie

Vnútorná nádoba ohrievača je smaltovaná vysoko odolným zirkónovým náterom so špeciálnou receptúrou, ktorá zaručuje dlhodobú odolnosť voči mechanickému poškodeniu, korozívnemu pôsobeniu teplej vody a usadzovaniu vodného kameňa. Zirkónový smalt je v porovnaní so štandardným emailom odolnejší voči teplotným zmenám a mikroprasklinám.

Tepelná izolácia plášťa je realizovaná ECO polyuretánovou penou s nízkym koeficientom tepelnej vodivosti. Vďaka tomu tepelné straty v pohotovostnom režime (stand-by) neprekračujú európske štandardy, čo sa priamo prejavuje na spotrebe elektrickej energie počas dlhodobej prevádzky.

Dodatočnú ochranu vnútornej nádoby pred elektrochemickou koróziou zabezpečuje anódová ochrana. Vonkajší otočný termostat s rozsahom do 75 °C umožňuje nastavenie požadovanej teploty bez demontáže krytu. Podsvietený spínač ohrevu signalizuje aktívny stav vykurovania. Prístroj je vybavený bezpečnostnou vratnou poistkou proti prehriatiu, ktorá pri dosiahnutí kritickej teploty odpojí topné teleso a po ochladení umožní manuálny reset.

Montáž a pripojenie

Ohrievač je navrhnutý na záves pod odberné miesto s hornými vývodmi – studená voda vstupuje zhora, teplá voda vystupuje tiež horným vývodom. Tento spôsob zapojenia je štandardný pri inštalácii pod kuchynský drez alebo do skrinky s malou hĺbkou. Hydraulické prepojenie na rozvod je možné realizovať ihneď po rozbalení, keďže inštalačná sada je súčasťou dodávky.

Elektrické pripojenie vyžaduje zásuvku s uzemnením (230 V / 50 Hz) prístupnú v mieste inštalácie. Pred uvedením do prevádzky je nutné nádobu úplne naplniť vodou – zapnutie topného telesa v prázdnej nádobe spôsobí jeho trvalé poškodenie. Pred montážou sa odporúča overiť maximálny statický tlak v mieste napojenia – nesmie prekročiť 0,6 MPa.

Funkcia Anti-freeze zabraňuje zamrznutiu vody v nádobe pri nízkych okolitých teplotách, čo oceníte najmä pri inštalácii v nevykurovaných priestoroch alebo pri dlhšej prestávke prevádzky v zimnom období.

Na čo si dať pozor

• Nikdy nezapínajte ohrievač s prázdnou alebo len čiastočne naplnenou nádobou – topné teleso by sa nevratne poškodilo.
• Maximálny prevádzkový tlak 0,6 MPa nesmie byť prekročený. Pri vyššom tlaku v sieti je nutné zaradiť redukčný ventil pred vstupom do ohrievača.
• Bezpečnostná poistka proti prehriatiu sa resetuje manuálne – po jej zásahu je potrebné skontrolovať termostat a funkciu topného telesa pred opätovným spustením.
• Anóda si vyžaduje pravidelnú kontrolu v rámci servisných prehliadok; jej zanedbanie skracuje životnosť nádoby.
• Recyklačný poplatok vo výške 0,27 € je zahrnutý v predajnej cene produktu.

Dokumenty na stiahnutie

• Qtermo TREND malé – technický list a návod (PDF)

Časté otázky

Je TREND 10P možné zapojiť priamo na rozvod bez redukčného ventilu?
Áno. Séria TREND AP je dimenzovaná na priame napojenie na plný tlak vody až do 0,6 MPa. Pokiaľ tlak v rozvode neprekračuje túto hodnotu, redukčný ventil na strane prívodu nie je potrebný. Pri vyššom tlaku v sieti je inštalácia redukčného ventilu pred vstupom do ohrievača nevyhnutná.

Ako dlho trvá ohrev vody z teploty studenej vody na nastavenú teplotu 60 °C?
Čas ohrevu závisí od teploty vstupnej vody a nastavenej cieľovej teploty. Pri príkone 2 kW a objeme 10 litrov počítajte orientačne s dobou ohrevu v rozsahu 20 – 35 minút v závislosti od teplotného rozdielu. Presný výpočet nájdete v technickom liste dostupnom v sekcii Dokumenty na stiahnutie.

Čo zahŕňa inštalačná sada, ktorá je súčasťou dodávky?
Inštalačná sada obsahuje armatúry potrebné na hydraulické pripojenie ohrievača k rozvodom teplej a studenej vody. Presný obsah sady je uvedený v priloženom návode na montáž. Vďaka tomu montážna firma nepotrebuje dokupovať štandardné pripájacie prvky zvlášť.
