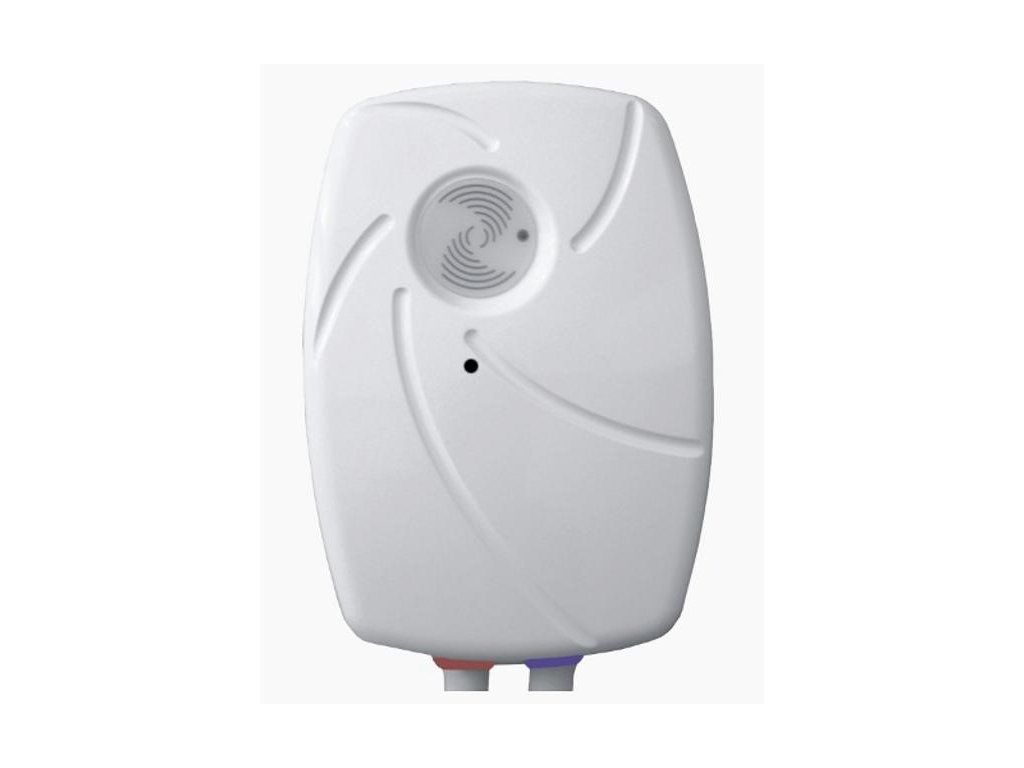

Qtermo TM135 (100000) beztlakový prietokový ohrievač vody, bez vodorovnej batérie, príkon 3,5 kW QT-OHRIEVAC PRIETOK. beztlak 3,5kW jednofaz.16A 100000

Podrobný popis

Popis a použitie

Qtermo TM135 je beztlakový elektrický prietokový ohrievač vody určený pre inštalácie, kde je požiadavka na okamžitý ohrev vody pri jedinom odbernom mieste – napríklad nad drezom, umývadlom alebo v sprchových kútoch s jednoduchým rozvodom. Prístroj ohrieva vodu priebežne, bez akumulačnej nádrže, čím odpadá čakanie na dohrev zásoby teplej vody.

Konštrukcia ohrievača je navrhnutá tak, aby odolala náročným prevádzkovým podmienkam bežným v priemyselných prevádzkarniach, dielňach, skladoch aj administratívnych priestoroch. Odolná skriňa, robustné vnútorné komponenty a hydraulicky riadené spínanie zabezpečujú spoľahlivú a dlhodobú prevádzku bez zbytočných výpadkov.

Prístroj je dodávaný štandardne bez vodovodnej batérie. Beztlakové prevedenie vyžaduje výhradne použitie beztlakovej (trojcestnej) batérie. Kompatibilné sú všetky typy beztlakových vodovodných batérií z ponuky výrobcu: drezová (100214), drezová páková (100218), stojánková (100213), stojánková páková s dlhým ramienkom (100219) alebo krátkym ramienkom (100212) a sprchová (100230).

Technické parametre

Konštrukčné prvky a funkcie

V každom prístroji sú osadené dve robustné vykurovacie telesá. Toto riešenie výrazne znižuje riziko poškodenia ohrievača zavzdušnením vodovodného rozvodu alebo usadeninami vodného kameňa – bežnými príčinami predčasného zlyhania prietokových ohrievačov s jediným telesom.

Spínanie prístroja je hydraulicky riadené prostredníctvom elastomérovej membrány a presných mikrospínačov. Ohrievač sa aktivuje automaticky pri otvorení beztlakovej batérie a zastaví sa po jej uzatvorení – bez potreby manuálneho zapínania. Súčasťou je signalizácia prebiehajúceho ohrevu, ktorá operátorovi alebo užívateľovi vizuálne potvrdzuje aktívnu prevádzku.

Ohrev pretekajúcej vody je okamžitý – prístroj nevyžaduje predohrev ani čakací čas po spustení. Táto vlastnosť je obzvlášť výhodná pri prerušovanom odbere, keď sa teplá voda požaduje len krátkodobo a sporadicky.

Montáž a pripojenie

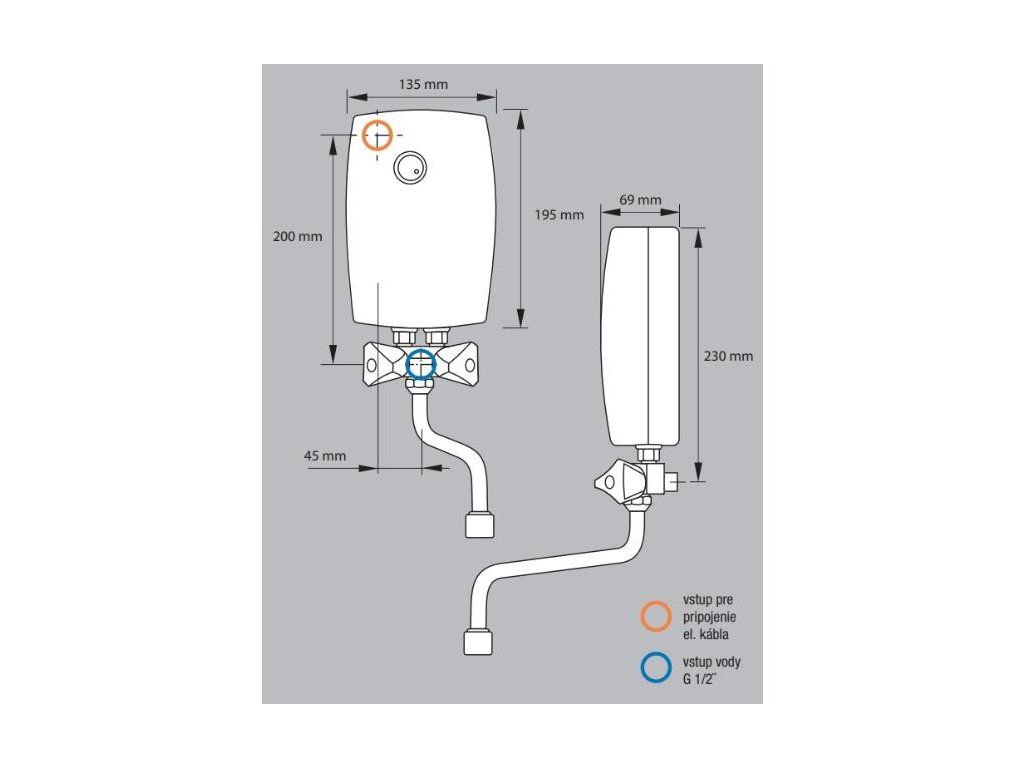

Qtermo TM135 je konštruovaný pre hornú aj spodnú montáž na stenu, čo umožňuje flexibilné osadenie podľa dispozície miestnosti a umiestnenia odberného miesta. Pri výbere polohy montáže je rozhodujúci smer prívodu vody a typ zvolenej beztlakovej batérie.

Elektrické pripojenie vyžaduje jednofázový okruh 230 V s istením 16 A. Pred montážou je nevyhnutné overiť, že existujúci elektrický rozvod spĺňa tieto požiadavky a je vybavený prúdovým chráničom (RCD) podľa platných noriem pre inštalácie v miestnostiach s vodou.

K prístroju nesmie byť pripojená tlaková vodovodná batéria – beztlakové prevedenie ohrievača pracuje výhradne s trojcestnou beztlakovou armatúrou. Zapojenie tlakovej batérie by mohlo viesť k poškodeniu membrány alebo k nekontrolovanému úniku vody.

Pri výbere batérie je možné siahnuť po niektorom z kompatibilných typov: drezová (kód 100214), drezová páková (100218), stojánková (100213), stojánková páková s dlhým ramienkom (100219), stojánková páková s krátkym ramienkom (100212) alebo sprchová batéria (100230). Všetky sú dostupné ako príslušenstvo.

Na čo si dať pozor

• Prístroj je výhradne beztlakový – nikdy ho nepripájajte k uzatvorenej tlakovej vodovodnej sústave bez beztlakovej batérie. Hrozí mechanické poškodenie a únik vody.
• Ohrievač je určený pre jedno odberné miesto. Paralelné napájanie dvoch armatúr z jednej jednotky nie je prípustné.
• Elektrická inštalácia musí byť vykonaná oprávnenou osobou v súlade s normou STN 33 2000-7-701 (elektrické inštalácie v miestnostiach s vaňou alebo sprchou).
• V oblastiach s tvrdou vodou je odporúčané pravidelne kontrolovať stav vykurovacích telies a v prípade potreby ich odvápniť, aby sa predišlo zníženiu výkonu alebo poruche.
• Recyklačný poplatok vo výške 0,27 € je zahrnutý v cene produktu.

Dokumenty na stiahnutie

• Technický list a návod na montáž Qtermo TM135 (PDF)

Časté otázky

Môžem k modelu TM135 pripojiť bežnú pákovú batériu z obchodu so sanitou?

Nie. Model TM135 je beztlakový ohrievač a vyžaduje výhradne beztlakovú (trojcestnú) batériu. Štandardné pákové batérie určené pre tlakové rozvody nie sú kompatibilné a ich použitie môže poškodiť membránu spínacieho systému. Kompatibilné typy batérií sú uvedené v popise vyššie (kódy 100212 až 100230).

Aká je minimálna istota a typ okruhu potrebný pre inštaláciu TM135?

Ohrievač vyžaduje jednofázový okruh 230 V s istením 16 A. Okruh musí byť vybavený prúdovým chráničom (RCD) s vybavovacím prúdom najviac 30 mA, a to v súlade s normami pre elektrické inštalácie v mokrých priestoroch. Samostatný okruh len pre tento spotrebič je odporúčaný.

Čo znamená, že prístroj má dve vykurovacie telesá – ovplyvňuje to výkon alebo len životnosť?

Dvojica vykurovacích telies v TM135 má primárne vplyv na spoľahlivosť a životnosť prístroja. Celkový príkon zostáva 3,5 kW. Dve telesá však znižujú hustotu zaťaženia na každom z nich, čo spomaľuje usadzovanie vodného kameňa a minimalizuje riziko poškodenia pri krátkodobom zavzdušnení rozvodu – čo je pri beztlakových ohrievačoch bežná príčina poruchy.
