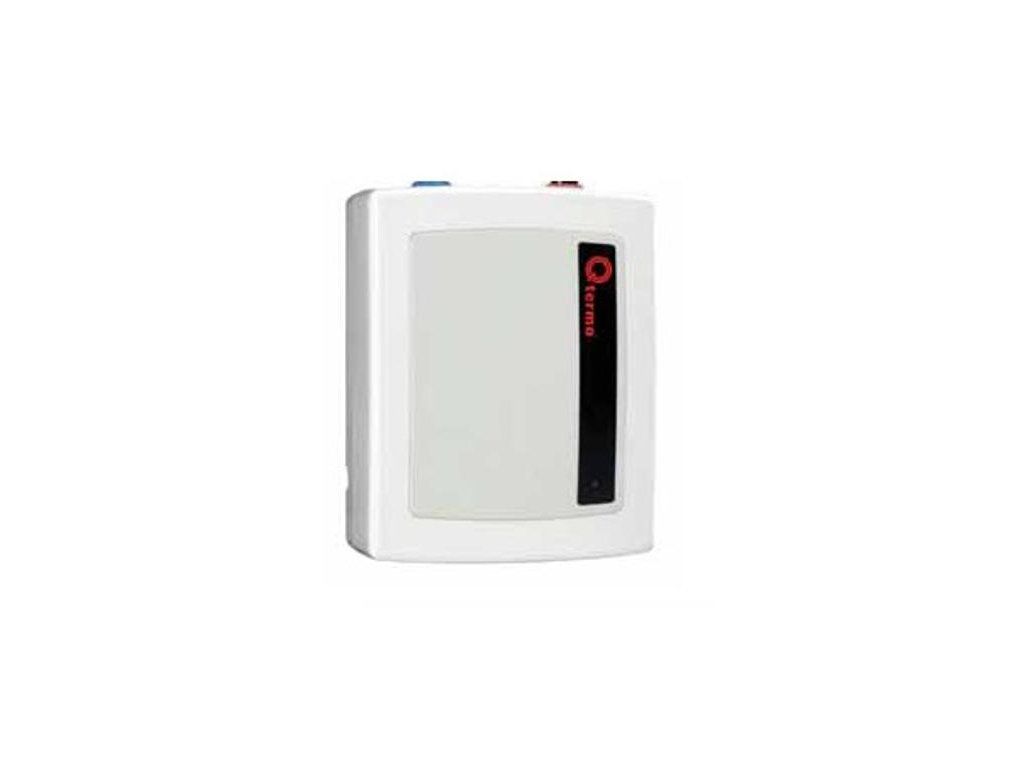

Qtermo MLE135 (100056) tlakový elektrický prietokový ohrievač vody, bez vodovodnej batérie, príkon 3,5kW QT-OHRIEVAC prietok.tlakovy 3,5kW jednofaz (mokry)100056

Podrobný popis

Popis a použitie

Qtermo MLE135 (výrobný kód 100056) je jednofázový tlakový elektrický prietokový ohrievač vody určený na ohrev tečúcej vody priamo v mieste odberu. Na rozdiel od zásobníkových ohrievačov nevyžaduje akumulačnú nádrž – voda sa ohrieva priebežne počas prietoku cez vykurovacie teleso. Prístroj sa dodáva bez vodovodnej batérie, čo umožňuje slobodný výber armatúry podľa konkrétnej inštalácie.

Typické miesta použitia zahŕňajú umývadlá, drepy a sprchy v bytoch, administratívnych priestoroch, dielňach či chatách, kde nie je k dispozícii centrálna teplá voda alebo kde je ekonomicky výhodné ohrevovať vodu lokálne. Vďaka kompaktným rozmerom a jednoduchej hydraulike je inštalácia rýchla a nevyžaduje rozsiahle stavebné úpravy.

Súčasťou balenia je perlátor (prevzdušňovač), ktorý znižuje spotrebu vody pri zachovaní komfortného prúdu. Zariadenie je konštruované pre jednofázové napájanie 230 V a vyžaduje istenie minimálne 15,2 A na príslušnom okruhu.

Technické parametre

Montáž a pripojenie

MLE135 podporuje universálnu montáž – prístroj možno nainštalovať ako dolný ohrievač (prívod vody zdola, výstup hore) aj ako horný ohrievač (prívod vody zhora, výstup dole). Táto flexibilita zjednodušuje inštaláciu pri rôznych dispozíciách rozvodov v kúpeľni alebo kuchyni.

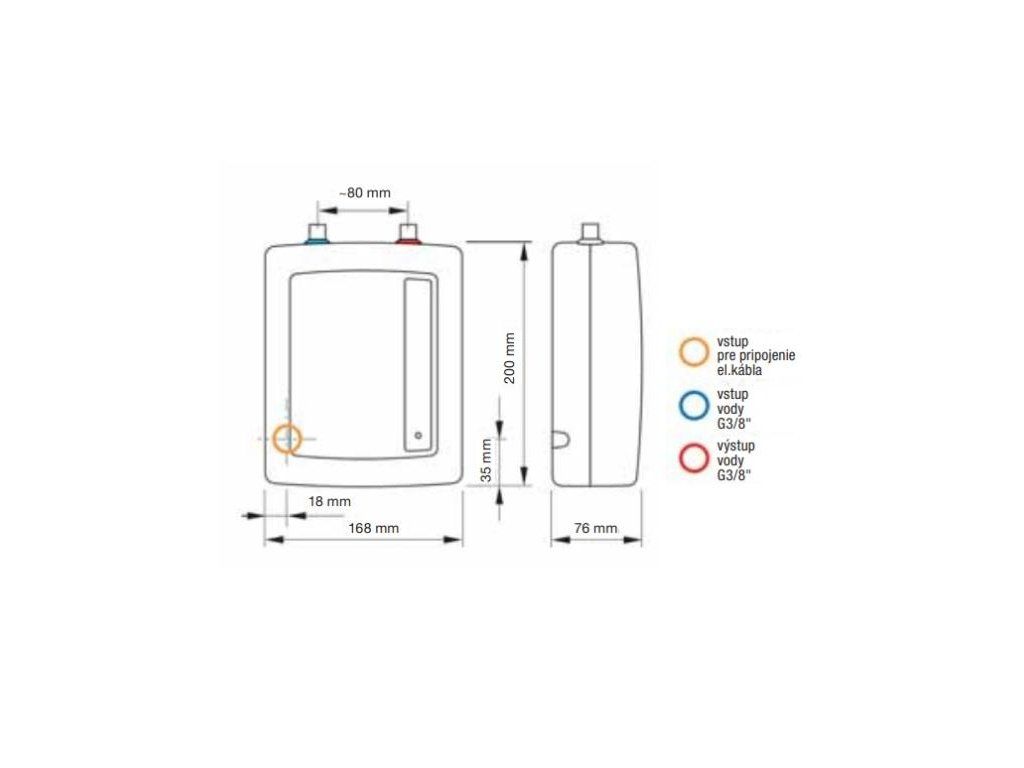

Hydraulické pripojenie je realizované závitom G 3/8", čo zodpovedá bežnému štandardu pre vodovodné armatúry. Elektrické pripojenie vyžaduje samostatný okruh s vodičom o minimálnom priereze 3 × 1,5 mm² a istením 15,2 A. Elektroinštaláciu musí vykonať osoba s príslušnou elektrotechnickou kvalifikáciou v zmysle platných predpisov.

Stupeň krytia IP 25 zaručuje ochranu pred priamym dotykom prstov a pred striekajúcou vodou, čo umožňuje inštaláciu v bezprostrednej blízkosti umývadla alebo drezu. Montáž v zóne 0 a zóne 1 podľa STN 33 2000-7-701 je napriek tomu vylúčená – prístroj patrí do zóny 2 alebo mimo ochranných zón.

Na čo si dať pozor

• Minimálny vstupný tlak vody je 0,12 MPa – pri nižšom tlaku nemusí ohrievač správne spustiť prietokový spínač a ohrev sa neaktivuje.
• Maximálny tlak vody nesmie prekročiť 0,6 MPa. Pri vyššom tlaku v rozvodoch je nutné zaradiť redukčný ventil pred prístroj.
• Elektrický okruh musí byť vybavený prúdovým chráničom (RCD) s menovitým vypínacím prúdom ≤ 30 mA, ako to vyžadujú normy pre elektrické spotrebiče v mokrých priestoroch.
• Prietok 1,7 l/min pri Δt = 30 °C je orientačná hodnota pre umývanie rúk. Na sprchu s vyšším komfortom je výkon 3,5 kW pri štandardných podmienkach nedostatočný – zariadenie je primárne určené na bodový ohrev pri umývadle alebo dreze.
• Perlátor zahrnutý v balení je nevyhnutnou súčasťou – bez neho môže byť výstupný tlak a prietok nevhodný pre správnu funkciu zariadenia a reguláciu teploty.
• Prístroj sa dodáva bez vodovodnej batérie – armatúru je potrebné objednať osobitne a zvoliť typ kompatibilný so závitom G 3/8".

Dokumenty na stiahnutie

• Qtermo MLE135 – technický list a návod na montáž (PDF)

Časté otázky

Možno pripojiť MLE135 priamo na existujúci 10 A istič?
Nie. Prístroj s príkonom 3,5 kW pri 230 V odberá prúd cca 15,2 A, čo presahuje kapacitu 10 A ističa. Pre správnu a bezpečnú prevádzku je nevyhnutný samostatný elektrický okruh istený minimálne 16 A s vodičom 3 × 1,5 mm². Pripojenie na poddimenzovaný istič by spôsobovalo jeho trvalé vypínanie alebo tepelné preťaženie vedenia.

Aký typ vodovodnej batérie je vhodný pre tento ohrievač?
MLE135 má vývod vody so závitom G 3/8", čo zodpovedá štandardným stojankovým batériám pre umývadlá a drepy. Keďže prístroj reguluje teplotu výhradne výkonom (nie zmiešavaním studenej a teplej vody), postačuje jednoduchá jednocestná batéria – zmiešavacia páková batéria je zbytočná a mohla by spôsobiť nežiaduce spätné miešanie. Vhodné sú armatúry výhradne s certifikáciou pre tlakové ohrievače.

Je možné MLE135 používať v záhradnej chate s vlastnou studňou a nižším tlakom vody?
Závisí to od tlaku vody v rozvode. Minimálny pracovný tlak pre aktiváciu prietokového ohrievača je 0,12 MPa (1,2 bar). Ak čerpadlo studne tento tlak zabezpečuje, prevádzka je možná. Pri tlaku pod touto hodnotou prietokový spínač ohrievač nespustí a ohrev nebude funkčný. Pred inštaláciou je preto vhodné overiť skutočný prevádzkový tlak čerpadla, ideálne tlakomepom na výtlačnom hrdle.
