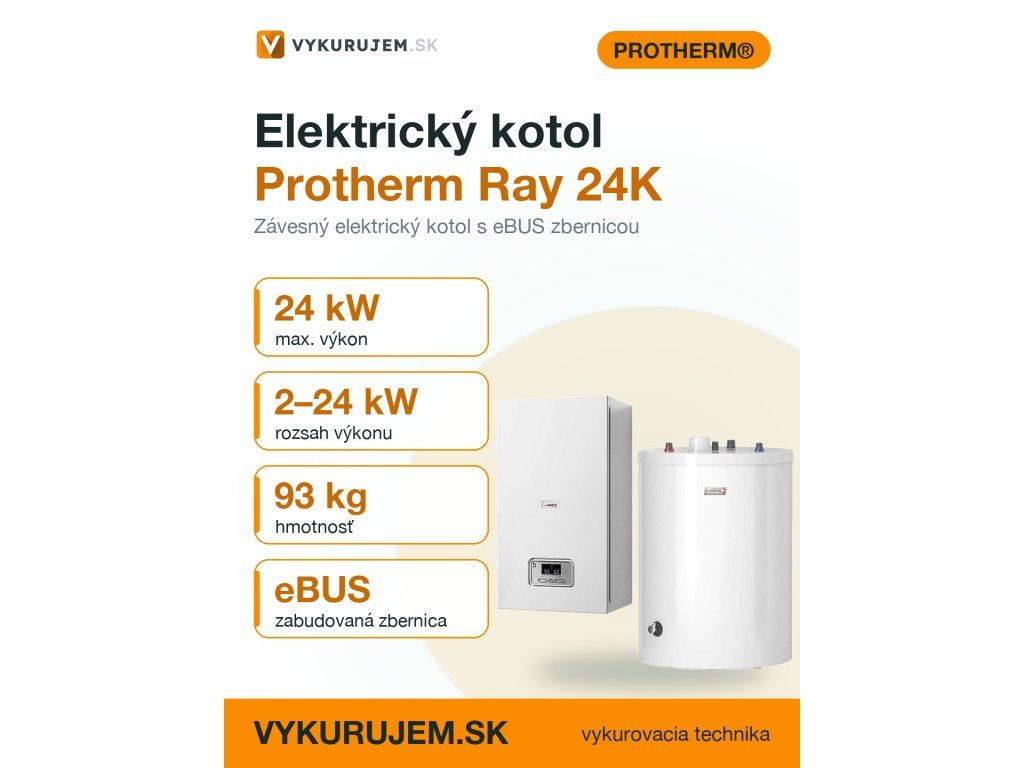

Elektrický kotol Protherm Ray 24K – s možnosťou pripojenia zásobníka
Kód: 0010019911Súvisiaci tovar
Podrobný popis
Pre koho: Pre montážne firmy a domácnosti s väčšími bytmi alebo rodinnými domami, kde nie je možné využiť plyn a hlavným zdrojom energie je elektrina.
Kombinujte s: Regulátorom Thermolink P cez zabudovanú zbernicu eBUS a s exterénnym zásobníkom FE 120 BM pre prípravu teplej vody.
Čím sa líši: Výkonom 2 – 24 kW, plynulou reguláciou a kompaktným závesným dizajnom, ktorý uľahčuje inštaláciu.
V moderných vykurovacích systémoch elektrické zariadenia plnia dôležitú úlohu, najmä keď je potreba kombinovať efektivitu s jednoduchosťou a inteligenciou riadenia. Protherm Ray 24K je závesný elektrický kotol s možnosťou pripojenia exterénného zásobníka FE 120 BM, čo poskytuje vykurovanie i prípravu teplej vody pre väčšie byty a rodinné domy. Je vhodný najmä v prípadoch, kde nie je možné využiť plynové vykurovanie alebo kde je elektrina hlavným zdrojom energie.
Pre montážne firmy je tento systém atraktívny kvôli jeho jednoduchej inštalácii, kompaktnému dizajnu a kompatibility s inteligentnými regulátormi. Kotol Ray 24K disponuje zabudovanou eBUS zbernicou, čo umožňuje výmenú informácií medzi kotlom a regulátorom, ako napríklad Thermolink P. To poskytuje možnosť precíznej regulácie teploty a času vykurovania aj prípravy teplej vody. Zároveň je systém vhodný pre objekty so zateplenými konštrukciami, kde sa vykurovacia energia musí využiť efektívne. Pre montážne firmy je dôležitá aj schopnosť systému pracovať s menším elektrickým výkonom v prípade, že objekt má obmedzené elektrické pripojenie.
Technické parametre
| Hmotnosť | 93 kg |
|---|---|
| Kód | 0010019911 |
| Značka | PROTHERM |
Základné parametre Ray 24K definujú jeho výkon, rozmery a kompatibilitu so systémom. Výkon dosahuje maximálne 24 kW a je variabilný v rozsahu 2 – 24 kW. To znamená, že kotol je schopný pokryť rôznymi režimami rôzne energetické nároky objektov. V praxi to znamená, že projektant môže pri dimenzovaní systému priamo využiť tieto parametre pri výbere príslušenstva, ako napríklad zásobníka alebo regulátora. Pracovné tlaky a objem expanznej nádoby sú tiež dôležité pri hydraulickom navrhovaní celej sústavy.
Montáž a pripojenie
Pri montáži Protherm Ray 24K je potrebné dbať na správny výber miesta a jeho dostatočnú stabilitu. Kotol sa montuje na stenu, preto je dôležité, aby povrch bol pevný a dostatočne silný na podporu jeho hmotnosti. Po zvolení vhodného miesta sa postupuje k elektrickému pripojeniu. Elektrické parametre zahŕňajú 3 fázy, 230 V, 50 Hz. Je nutné preveriť, či je k dispozícii správny istič, ktorý by mohol zabezpečiť bezpečné fungovanie systému. Zatiaľ čo kotol samostatne je pripravený k pripojeniu, pripojenie exterénného zásobníka FE 120 BM vyžaduje dodatočnú montáž. Zásobník je pripojený pomocou pripojení R 1" pre vykurovaciu vodu a R 3/4" pre úžitkovú vodu. Dôležitým aspektom je aj správna poloha zásobníka a výkon výmenníka tepla, ktorý sa musí zhodovať s výkonovým rozsahom kotle.
Ostatné pripojovacie rozmery, ako napríklad rozmery samotného kotle (410 × 740 × 310 mm), musia byť takisto zohľadnené pri inštalácii, najmä v prípadoch, keď je kotol umiestnený do uzavretého priestoru. Je rovnako dôležité, aby boli dostupné káblové vodiče a krycia klapka, aby bol systém pripravený na testovanie. Chyby pri montáži často vznikajú pri nesprávnom prepojení vodovodných trubiek, čo môže vyvolať nečistoty alebo narušenie hygienickej kvality vody. Preto je odporúčané testovanie systému pred uvedením do prevádzky.
Kompatibilita a príslušenstvo
Protherm Ray 24K je koncipovaný tak, aby bol kompatibilný s rôznymi príslušenstvami, najmä s inteligentnými regulátormi a zásobníkmi. Jeden z klíčových prvkov je izbový regulátor Thermolink P, ktorý je schopný komunikovať cez eBUS. Tento regulátor umožňuje programovanie týždenného režimu, prípravu teplej vody a reguláciu v reálnom čase podľa vonkajšej teploty. Tiež je možné integrovať recirkulačné čerpadlo, ktoré zabezpečuje konštantnú teplotu teplej vody. V praxi sa to ukáže ako výhodné najmä pre objekty s viacerými spracovacími bodmi teplej vody.
Na doplnenie systému môže byť potrebné zakúpiť ďalšie produkty ako je Euroster Q7, termostatický ventil dvojregulačný alebo nerezový rozdeľovač 5-ciestný pre podlahové vykurovanie. Montážna firma by mala vždy preveriť všetky technické parametre komponentov a ich spolupracu v systéme. Preto, ak sa plánuje rozšírenie systému, je vhodné kontaktovať technického odborníka výrobcu pre potvrdenie kompatibility a odporúčania.
Technické súvislosti pre projektanta
Kotol Protherm Ray 24K je vyrobený z materiálov s vysokou odolnosťou proti korózii a teplote. Jeho elektrické vedenie a krycie stupnice IP40 zabezpečujú bezpečnosť aj v nepriamej blízkosti vody. Hydraulické pripojenie k zásobníku FE 120 BM zahŕňa špirálový výmenník, ktorý zabezpečuje efektívny prenos tepla. Tento typ výmenníka je vhodný pre systémy s menšími tlakmi a objemami. Projektant by mal brať do úvahy aj tepelné straty zásobníka a jeho izoláciu, ktorá je vyhotovená z PUR tuhej peny a zabezpečuje energetickú triedu B.
V elektro systéme je dôležité, aby sa zabezpečilo dostatočné napájanie a prevádzka bez porúch. Taktiež je potrebné zvážiť, či je možné pripojiť kotol priamo na 1 fázu, alebo či je nutné použiť 3 fáze. Na to, aby systém fungoval stabilne, je nutné zabezpečiť dostatočný príkon hlavného ističa a správnu inštaláciu elektrických spojov. Hydraulika systému by mala byť takisto navrhovaná s dôrazom na kontinuitu toku vody a minimalizáciu odporu v systéme. Preto sa odporúča zaviesť zásobník s optimálnym prietokom a správnou polohou voči kotlu.
Servis a prevádzka
Pre správnu prevádzku systému Protherm Ray 24K je dôležitá pravidelná údržba. Zásobník FE 120 BM by mal byť minimálne raz ročne vyčistený a horčíková anóda prekontrolovaná na stav. Ďalej je vhodné sledovať teplotu vody a pravidelne testovať funkciu recirkulačného čerpadla. Aj samotný kotol by mal byť pripravený na periodickú kontrolu, najmä čerpadlo, ktoré by mali mať malé šumenie a bez poruchy. V prípade odhadovanej životnosti systému je vhodné zabezpečiť dostatočný rezervačný čas pre servisné intervaly.
Kontrolné body zahŕňajú testovanie všetkých elektrických a hydraulických spojov, sledovanie teploty vody a prítoka do zásobníka. Ak je systém vybavený inteligentným regulátorom, je možné sledovať výkon aj cez softvérové rozhranie. Pri každom servise by malo byť zaznamenané aj či sme zaznamenali nečistoty alebo zmeny v hygienickej kvalite vody. V prípade, že sa zistí výrazné zníženie výkonu, môže to byť znakom opotrebenia komponentov alebo potreby údržby.
Časté otázky montážnych firiem
Dá sa Protherm Ray 24K pripojiť k stávajúcemu vykurovaciemu systému?
Ano, kotol má univerzálnu hydrauliku a je možné ho pripojiť k existujúcemu systému, pričom je potrebné prekontrolovať kompatibilitu tlakov a teplôt.
Je potrebné montovať izbový regulátor Thermolink P?
Áno, ak sa využíva inteligentné riadenie systému. Tento regulátor je vyrobený tak, aby bol kompatibilný s Protherm Ray 24K a umožňuje automatizované riadenie.
Aké sú minimálne požiadavky na elektrické pripojenie?
Kotol vyžaduje trojfázové pripojenie 400 V a istič o nominálnej hodnote 40 A. Prvou fázou je preveriť dostupnosť takéhoto pripojenia v objekte.
Môže byť Protherm Ray 24K montovaný do uzavretej skrine?
Áno, ale je nutné zabezpečiť dostatočný prístup pre výmenu častí a servisné práce. Odporúča sa aj výmena vzduchu v interiére.
Aké je minimálne vzdialenosť medzi kotlom a inými elektronickými zariadeniami?
Nie je ustanovená minimálna vzdialenosť, ale odporúča sa zabezpečiť dostatočný prístup a ochranu pred mechanickým poškodením.
Jaké sú typické problémy pri pripojení zásobníka FE 120 BM?
Bežné chyby zahŕňajú nesprávne prepojenie vodovodných trubiek, nedostatočnú izoláciu alebo nesprávne nastavenie teploty. Preto je vhodné testovanie systému pred uvedením do prevádzky.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Elektrické kotly s akumulačným zásobníkom |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 93 kg |
| Výkon kotla: | 21 – 28 kW |
| Ohrev teplej vody: | so zásobníkom / pripojenie zásobníka |
| Palivo: | elektrina |
