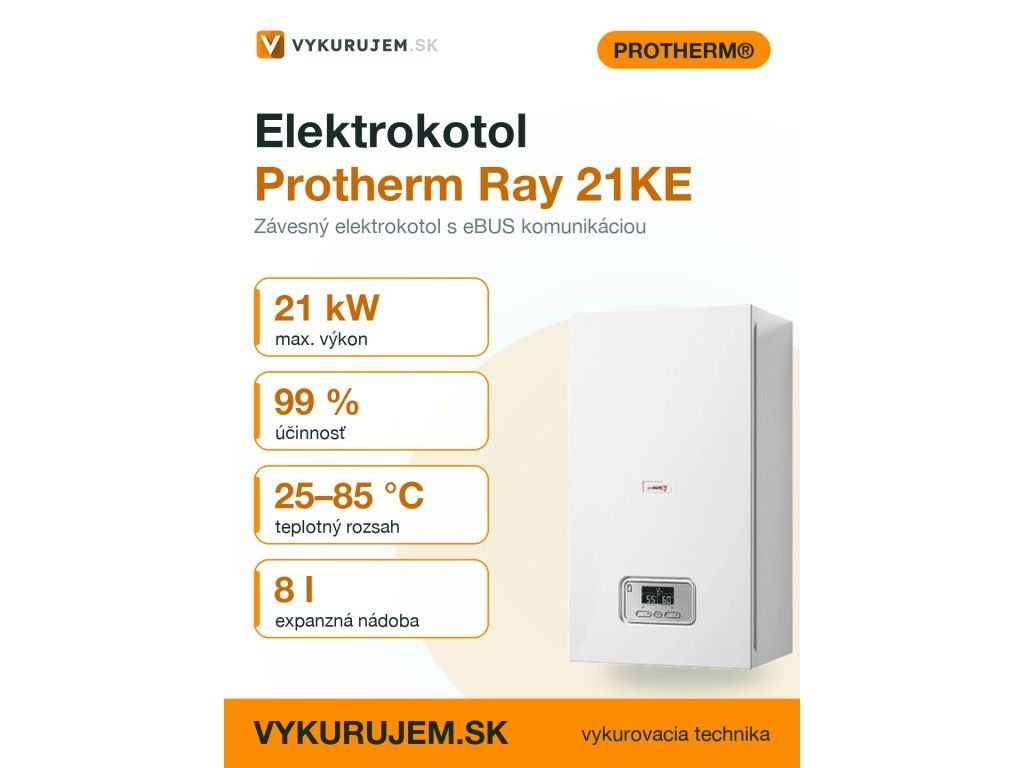

Elektrokotol Protherm Ray 21KE – 21 kW
Kód: 0010023675Súvisiaci tovar
Podrobný popis
Elektrokotol Protherm Ray 21KE je závesný model s výkonom 21 kW, vhodný pre montážne firmy pri inštalácii vykurovacích systémov v novostavbách a rekonštrukciách. Vďaka kompaktnému dizajnu sa zmestí do kuchynských skriniek alebo technických priestorov. Systém je schopný spĺňať požiadavky na vykurovanie aj prípravu teplej vody v kombinácii s externým zásobníkom. Montážná firma pri inštalácii rieši hydraulické pripojenie, elektrické zapojenie a reguláciu prostredníctvom eBUS rozhrania.
Typické inštalácie zahŕňajú objekty s rozlohou do 180 m², kde je potrebné rýchle a efektívne vykurovanie. Elektrokotol sa vyznačuje jednoduchou montážou a kompatibilitou s rôznymi typmi vykurovacích systémov, vrátane radiátorov, podlahového vykurovania a kombinovaných systémov. Pre montážnu firmu je dôležitá správna voľba príslušenstva a dodržiavanie normatívnych požiadaviek pri elektrickom pripojení.
Technické parametre
| EAN | 8586018273466 |
|---|---|
| Rozmer balenia (mm) | 458 x 798 x 356 |
| Hmotnosť | 28,9 kg |
| Kód | 0010023675 |
| Značka | PROTHERM |
Parametre ako výkon (2,3 – 21 kW), účinnosť (99 %) a pracovný tlak (80 / 300 kPa) sú kľúčové pre dimenzovanie systému. Výkonový rozsah umožňuje reguláciu podľa potrieb objektu. Pracovný tlak a teplotný rozsah (25 – 85 °C) sú dôležité pre hydraulické vlastnosti systému. Expanzná nádoba (8 l) a IP40 krytie sú základné prvky pre bezpečnú prevádzku.
Montáž a pripojenie
Elektrokotol Protherm Ray 21KE sa montuje na stenu. Pripojovacie rozmery sú 410 mm (šírka), 740 mm (výška) a 310 mm (hĺbka). Pripojenie vykurovacích okruhov sa vykonáva cez pripojovacie závitové rozhrania. Montážná firma musí zabezpečiť správne nastavenie teploty a tlaku v systéme. Elektrické pripojenie vyžaduje trojfázový prívod 400 V a istič 40 A. Bežné chyby pri montáži zahŕňajú nesprávne nastavenie teplotných limít, chybné hydraulické pripojenie alebo nedostatočný prívod elektriny. Preto je dôležité prekontrolovať technické parametre a dodržať normatívy.
Kompatibilita a príslušenstvo
Elektrokotol Protherm Ray 21KE je kompatibilný s rôznymi typmi vykurovacích systémov, vrátane radiátorov a podlahového vykurovania. Pre prípravu teplej vody je potrebné objednať externý zásobník a 3-cestný ventil. Príslušenstvo ako Euroster Q7 alebo nerezový rozdeľovač 5 cestný pre podlahové vykurovanie môže byť dôležité pre správne fungovanie systému. Avansa 700 W a Avansa 2007 TX sú vhodné pre reguláciu teploty. Termostatický ventil dvojregulačný – 1/2"xEK; rohový je vhodný pre hydraulické pripojenie.
Technické súvislosti pre projektanta
Elektrokotol Protherm Ray 21KE funguje na princípe ohrevu vody cez elektrické vykurovacie telesá. Základný materiál je nerezový, čo zabezpečuje odolnosť proti koroziu. Hydraulické zapojenie zahŕňa pripojenie vykurovacích okruhov a prípadne zásobníka na TUV. Elektrické zapojenie vyžaduje trojfázový prívod a istič 40 A. Projektant musí zohľadniť tepelné straty objektu a zabezpečiť správne hydraulické a elektrické pripojenie. Účinnosť systému je 99 %, čo znamená minimálne straty tepla. Dlhodobá životnosť závisí od kvality pripojenia, pravidelnej údržby a dodržiavania normatívnych požiadaviek.
Servis a prevádzka
Elektrokotol Protherm Ray 21KE vyžaduje pravidelnú údržbu, vrátane kontroly elektrického pripojenia, hydraulických spojov a čistoty vykurovacích telies. Servisné intervaly by mali byť minimálne raz za rok. Je dôležité sledovať stav expanznej nádoby a tlak v systéme. Pre prevádzku je dôležitá správna regulácia teploty a tlaku. Pri dlhodobom používaní je vhodné preveriť elektrické komponenty a prípadne aktualizovať softvér regulátora. V prípade výpadku funkcie je potrebné zabezpečiť bezpečné vypnutie systému a kontaktovať servisnú firmu.
Časté otázky montážnych firiem
Dá sa elektrokotol Ray 21KE pripojiť na podlahové vykurovanie?
Áno, elektrokotol Ray 21KE je kompatibilný s podlahovým vykurovaním. Je potrebné objednať nerezový rozdeľovač 5 cestný a zabezpečiť správne hydraulické pripojenie.
Je možné pripojiť zásobník na TUV?
Áno, príprava teplej vody je možná v kombinácii s externým zásobníkom a 3-cestným ventilom. Je potrebné zabezpečiť správne hydraulické pripojenie a reguláciu.
Je elektrokotol Ray 21KE vhodný pre objekty s nízkou spotrebou?
Áno, elektrokotol Ray 21KE je vhodný pre objekty s nízkou spotrebou, ako sú dobre zateplené novostavby alebo chaty. Je možné využiť jeho minimálny výkon (2,3 kW) pre efektívne vykurovanie.
Je možné pripojiť elektrokotol Ray 21KE na jednofázový prívod?
Nie, elektrokotol Ray 21KE vyžaduje trojfázový prívod 400 V a istič 40 A. Jednofázový prívod nie je vhodný pre jeho výkon a prevádzku.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Elektrické kotly Protherm Ray |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 28.9 kg |
| EAN: | 8586018273466 |
| EAN: | 8586018273466 |
| Rozmer balenia (mm): | 458 x 798 x 356 |
-
(240 kB) Projekčné podklady
-
(315 kB) manuál
-
(7,19 MB) Návod na inštaláciu
-
(192 kB) Prospekt
-
(240 kB) Projekčné podklady
-
(861 kB) Pripojovacie rozmery kotla
-
(302 kB) Certifikát
-
(233 kB) Prospekt s technickými parametrami
-
(600 kB) Vyhlásenie o zhode
-
(3,60 MB) Návod na inštaláciu
-
(1,26 MB) Návod na obsluhu
