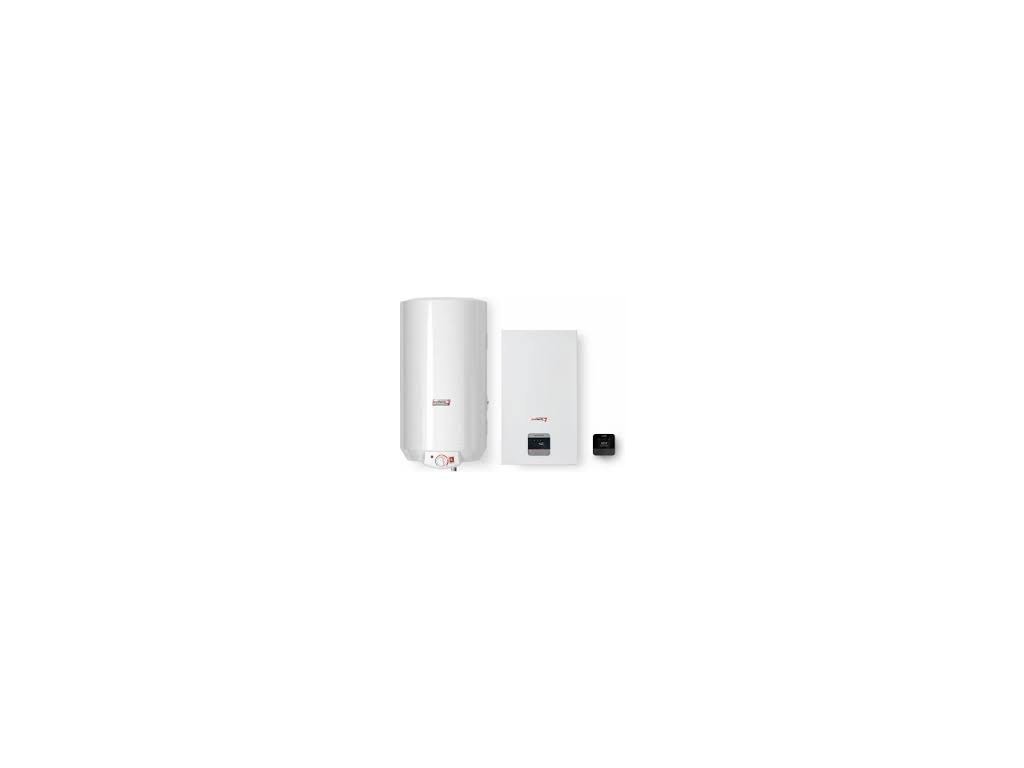

Protherm Panther Condens 15 KKO + WE 100 ME + priestorový regulátor MiSet
Kód: 0010045047Súvisiaci tovar
Podrobný popis
Pre montážnych firiem prinášame technický prehľad zostavy Protherm Panther Condens 15 KKO + WE 100/2 ME + MiSet — kombinácie závesného kondenzačného kotla nižšieho výkonového stupňa (2,4–14,9 kW) so závesným (nástenným) zásobníkom TÚV s objemom 96 litrov, ktorý má oproti bežným riešeniam zabudovanú elektrickú výhrevnú špirálu s výkonom 2 kW ako záložný zdroj ohrevu vody pri výpadku alebo poruche kotla. Doplnkom zostavy je drôtový priestorový regulátor MiSet komunikujúci po zbernici eBUS. Nižšie uvádzame konštrukčné detaily, kompletné technické parametre všetkých troch komponentov a praktické poznámky k inštalácii.
Kotol Panther Condens 15 KKO — konštrukcia a princíp
- Spaľovacia technológia FlameFit: nová generácia riadenia horáka optimalizuje spaľovací proces pre rôzne typy zemného plynu s odlišnou kvalitou a zložením zo strany rôznych dodávateľov — výsledkom je vyššia účinnosť, nižšie emisie spalín a nižšia spotreba plynu bez nutnosti manuálneho prestavovania kotla.
- Prepracovaná konštrukcia skrinky: nový plochý dizajn plášťa a riadiaceho panela s dotykovými tlačidlami a podsvieteným displejom, vizuálne zladený s aktuálnou generáciou eBUS regulátorov (vrátane MiSet).
- Funkcia KOMFORT: primárny okruh medzi primárnym a doskovým výmenníkom sa udržiava trvalo zohriaty, čím sa eliminuje zotrvačnosť pri prvotnom nábehu ohrevu TÚV — teplá voda je k dispozícii bez čakania, s úsporou vody aj času na strane užívateľa.
- Funkcia „chytrá sprcha“: pri krátkodobom prerušení odberu teplej vody (napr. prepínanie batérie počas sprchovania) kotol o 3 minúty oneskorí prepnutie späť do režimu vykurovania, takže sa okruh TÚV medzitým neochladí.
- Servisná dostupnosť: pripojenie príslušenstva (regulátory, čerpadlové skupiny a pod.) bez nutnosti otvárať skrinku kotla, plná kompatibilita s najnovšími eBUS regulátormi Protherm.
- Určenie: ide o systémový kotol (KKO) bez zabudovaného zásobníka — prípravu TÚV zabezpečuje externý zásobník, v tejto zostave WE 100/2 ME.
Zásobník WE 100/2 ME
- Typ a umiestnenie: závesný (nástenný) zásobník s čistým objemom 96 litrov, montuje sa vedľa kotla na stenu — vhodný do zostáv so závesnými kotlami tam, kde nie je priestor alebo potreba pre stacionárny zásobník.
- Princíp ohrevu: nepriamy ohrev prostredníctvom špirálového rúrkového výmenníka napojeného na vykurovací okruh kotla.
- Zabudovaná elektrická záloha: integrovaná výhrevná elektrická špirála s výkonom 2 kW umožňujúca ohrev TÚV aj pri odstávke alebo poruche kotla — v tejto zostave ide o kľúčový rozdiel oproti riešeniam bez elektrického dohrevu.
- Protikorózna ochrana: horčíková anóda.
- Tepelné straty: izolácia z tuhej PUR peny minimalizuje straty akumulovaného tepla.
Regulátor MiSet
- Ovládanie: dotykový displej, prehľadná štruktúra menu, lesklý čierny dizajn zodpovedajúci novej generácii kotlov Panther Condens.
- Časové programovanie: až 12 časových intervalov s rozdielnou požadovanou teplotou počas dňa.
- Prehľady spotreby: denné, týždenné, mesačné aj ročné štatistiky spotreby energií.
- Kompatibilita: funguje so všetkými kotlami Protherm komunikujúcimi po zbernici eBUS vyrobenými od roku 2003 — využiteľný aj ako náhrada staršieho regulátora pri servisných zásahoch mimo tejto konkrétnej zostavy.
- Špeciálne režimy: režim neprítomnosti, nárazové vetranie, funkcia „teplá voda rýchlo“ a funkcia sušenia betónu (využiteľná pri nábehu novej podlahovky).
- Pripojenie: drôtové (SRT 380), napájanie priamo po zbernici eBUS bez potreby batérií.
Parametre
Kotol Panther Condens 15 KKO
Zásobník WE 100/2 ME
Regulátor MiSet
Pre technika
Zásobník WE 100/2 ME je závesné vyhotovenie s hmotnosťou 41 kg bez vody (po naplnení výrazne viac) — pred montážou treba vždy overiť nosnosť a konštrukciu steny (najmä pri priečkach, sadrokartóne či tenších murivách) a použiť vhodné kotviace prvky, prípadne konzultovať s výrobcom alebo statikom pri neistote. Zabudovaná elektrická výhrevná špirála s príkonom 2 kW vyžaduje samostatný elektrický okruh 230 V s vlastným istením — v projekte elektroinštalácie treba s touto záťažou počítať ako s doplnkovým spotrebičom, nezávislým od napájania samotného kotla. Keďže ide o systémový kotol (KKO) bez integrovaného zásobníka, prepojenie kotol–zásobník (vykurovacia aj TÚV strana) sa realizuje externým potrubím podľa montážneho návodu Protherm, s dôrazom na správne umiestnenie snímača teploty v zásobníku.
Časté otázky montážnych firiem k tomuto modelu
Prečo zvoliť kombináciu KKO kotla s externým závesným zásobníkom namiesto kompaktného kotla so zabudovaným zásobníkom?
Systémové riešenie (KKO + samostatný zásobník) dáva väčšiu voľnosť pri návrhu — zásobník sa umiestni tam, kde je to priestorovo výhodné, a v prípade poruchy kotla zostáva k dispozícii záložný elektrický ohrev priamo v zásobníku, čo kompaktné prevedenia so zabudovaným zásobníkom bežne neponúkajú.
Ako funguje prepínanie medzi ohrevom z kotla a elektrickou špirálou v zásobníku WE 100/2 ME?
Elektrická špirála (2 kW) je nezávislý doplnkový zdroj ohrevu — nenahrádza automaticky výpadok kotla, ale zapája sa samostatne (napr. cez vlastný termostat/spínač v rámci elektroinštalácie objektu) ako núdzové riešenie na preklenutie servisného zásahu alebo poruchy.
Postačuje výkon 2,4–14,9 kW na bežný rodinný dom, alebo je vhodnejší vyšší výkonový stupeň z rovnakého radu?
Stupeň 15 KKO je najnižší z rady Panther Condens KKO a je určený pre menšie byty a dobre zateplené rodinné domy s nižšou tepelnou stratou; pri väčšej ploche alebo horšie zateplenom objekte treba návrh overiť výpočtom tepelnej straty a zvážiť vyšší výkonový stupeň z tej istej rady.
Je regulátor MiSet kompatibilný aj so staršími kotlami Protherm, ktoré má zákazník už nainštalované?
Áno, MiSet je kompatibilný so všetkými kotlami Protherm komunikujúcimi po zbernici eBUS vyrobenými od roku 2003, takže sa dá použiť aj mimo tejto konkrétnej zostavy pri výmene regulátora na staršej inštalácii.
Aké prípojky treba pripraviť na strane kotla a zásobníka pri realizácii zapojenia?
Kotol má plynovú prípojku G 1/2\", prípojky kúrenia G 3/4\" a prípojky studenej/teplej vody G 3/4\"; zásobník WE 100/2 ME má pripojenie vykurovacej vody G 3/4\" a pripojenie teplej vody G 1/2\" — treba dbať na súlad priemerov a použiť vhodné armatúry podľa montážneho návodu.
Aká je reálna dodávka teplej vody zo zásobníka pri špičkovom odbere?
Pri plnom výkone výmenníka zásobníka (19,1 kW) je za 10 minút k dispozícii cca 135 l ohriatej vody, prvotné nahriatie celého objemu (96 l) z 10°C na 60°C trvá približne 19 minút — tieto hodnoty je vhodné komunikovať zákazníkovi pri dimenzovaní podľa počtu odberných miest.
Čo znamená funkcia „chytrá sprcha“ z pohľadu nastavenia systému a vyžaduje si zásah pri montáži?
Ide o softvérovú funkciu kotla (3-minútové oneskorenie prepnutia z TÚV do vykurovania pri krátkom prerušení odberu), ktorá je súčasťou riadiacej jednotky Panther Condens KKO a nevyžaduje žiadne dodatočné nastavenie ani komponent pri inštalácii.
Dodatočné parametre
| Kategória: | Kondenzačné zostavy Protherm Panther |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 82 kg |
| Bezpečnostný termostat: | áno |
| Dodávané príslušenstvo: | elektrický kábel, sifón, návod, záručný list |
| Elektrické krytie: | IPX4D, IP X4D |
| Elektronické zapaľovanie: | áno |
| Elektronika: | eBus 2.0 (od verzie 2014) |
| ? Expanzná nádoba: | 8 l |
| Hmotnosť prázdneho kotla: | 29,2 kg |
| Horný výkon kotla: | 14,9 kW |
| Krajina pôvodu: | EU |
| Maximálny pracovný tlak: | 0,3 MPa (3,0 bar) |
| Možnosť pripojenia bezdrôtového termostatu: | áno |
| Možnosť pripojenia zásobníka: | áno |
| Možnosť rozšírenej záruky: | áno |
| Napätie/frekvencia: | 230 V / 50 Hz |
| Nastaviteľný rozsah teploty TV: | 45 - 60 °C |
| Nastaviteľný rozsah teploty VV: | 15 - 80°C |
| Normovaný stupeň využitia pri 40/30 °C: | max. 108,4 % |
| Palivo: | zemný plyn / propán |
| Prevedenie komína: | TURBO |
| Priebeh zmeny výkonu: | modulovaný |
| Príkon: | 72 W |
| Pripojenie el. napätia: | 230V/50Hz |
| Prípojka TUV: | 1/2" |
| Prípojka vody: | 3/4" |
| Rozmery: | 418/740/344 mm |
| Spodný výkon kotla: | 2,4 kW |
| Spustenie kotla: | servisným technikom Protherm |
| Trieda emisií NOx: | 6 |
| Určenie kotla: | s možnosťou pripojenia zásobníka, kotol v zostave so 100 l zásobníkom |
| Večný plamienok: | nie |
| Vhodný pre podlahové kúrenie: | áno |
| Výkon pri ohreve TV: | 19,4 kW |
| Výkon pri tepl. spáde 50/30 °C: | 2,7 - 16,4 kW |
| Výkon pri tepl. spáde 80/60 °C: | 2,4 - 14,9 kW |
| Výkon kotla na vykurovanie: | nízky výkon do 15 kW |
| Výrobca: | Protherm |
-
