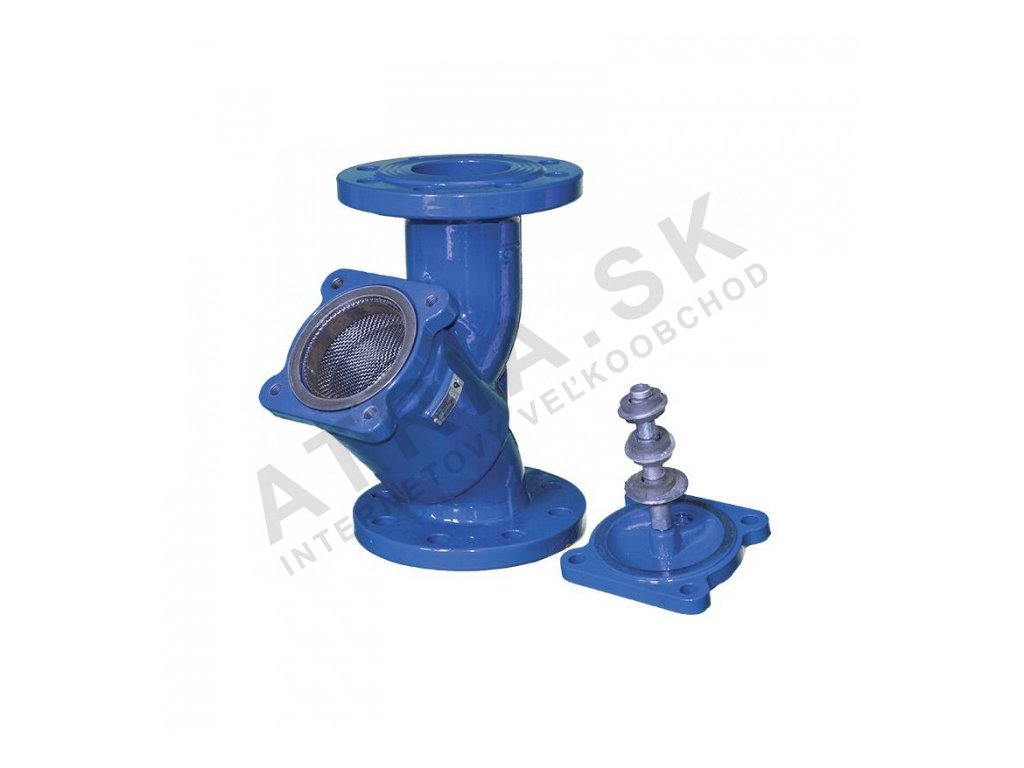

Prírubový filter s magnetom - séria 11.000 M - DN 50; L=230mm BRA.11.000 M

Podrobný popis

Popis a použitie

Prírubový filter séria 11.000 M od výrobcu BRA je robustná filtračná armatúra určená pre priemyselné a komerčné inštalácie v oblasti vykurovania, chladenia a klimatizácie (HVAC), rozvodov úžitkovej vody a čerpacích staníc. Variant označený písmenom M je vybavený integrovaným permanentným magnetom, ktorý zachytáva feromagnetické nečistoty – koróziové produkty, magnetit a jemné kovové čiastočky vznikajúce v kotlovom okruhu alebo v rozvodoch s liatinovými a oceľovými komponentmi.

Magnet výrazne predlžuje životnosť čerpadiel, ventilov a iných presných komponentov v sústave, pretože zachytáva nečistoty skôr, než sa dostanú do obehového čerpadla alebo regulačných armatúr. Filter je vhodný aj pre kvapaliny s obsahom glykolov až do 50 %, čím pokrýva väčšinu nemrznúcich zmesí používaných v solárnych a chladiacich okruhoch.

Armatúra nie je vhodná pre paru, plyny ani kvapaliny obsahujúce oleje alebo uhľovodíky. Pri návrhu systému je potrebné toto obmedzenie striktne dodržať.

Technické parametre

Montáž a pripojenie

Filter sa montuje medzi príruby PN16 podľa normy STN EN 1092-1. Rozmery prírub DN 50 PN16 sú štandardizované, čo umožňuje priamu zámenu s existujúcimi armatúrami bez úpravy potrubia. Celková stavebná dĺžka filtra je 230 mm – tento rozmer je nutné zohľadniť pri plánovaní priestoru v rozvodnej šachte alebo strojovni.

Pri inštalácii je potrebné dodržať správny smer prietoku vyznačený šípkou na tele armatúry. Filter je možné osadiť horizontálne aj vertikálne, pričom pri vertikálnej montáži musí byť odkaľovací šraubas situovaný smerom nadol, aby umožňoval gravitačné odstránenie usadenín. Tesnenie EPDM je kompatibilné s vodou a glykolovými zmesami, avšak nevyhovuje pre olejové a uhľovodíkové médiá.

Pred prvým spustením a po každej sezóne je vhodné sitko skontrolovať, prípadne vyčistiť. Magnet je umiestnený tak, aby umožňoval jednoduché vybratie a odstránenie zachytených feromagnetických nečistôt bez potreby odmontovania celého filtra z potrubia.

Na čo si dať pozor

• Filter je navrhnutý výhradne pre kvapalné médiá – vodu a glykolové zmesi. Použitie pre paru, plyny alebo kvapaliny s obsahom olejov a uhľovodíkov je neprípustné a môže viesť k poškodeniu tesnení EPDM a strate záruky.
• Maximálna prevádzková teplota je +100 °C. Prekročenie tejto hodnoty, napríklad v systémoch s vysokoteplotnými kotlami bez správneho hydraulického oddelenia, môže narušiť integritu tesnenia.
• Prírubové rozmery musia presne zodpovedať norme STN EN 1092-1 PN16. Použitie s prírubami inej normy (napr. ANSI) vyžaduje overenie kompatibility roztečí otvorov a hrúbky príruby.
• Koncentrácia glykolových zmesí nesmie prekročiť 50 %. Pri vyšších koncentráciách je nutné overiť chemickú odolnosť tesnenia EPDM s výrobcom.
• Pravidelná kontrola a čistenie magnetického vložky a sitka je nevyhnutná pre zachovanie hydraulického výkonu sústavy – zanesené sitko zvyšuje tlakovú stratu na armatúre.

Dokumenty na stiahnutie

• Technický list – BRA 11.000 a 11.000 M, prírubové filtre (PDF)
• Návod na montáž a obsluhu – prírubové filtre 11.000 / 11.000 M (PDF)
• Vyhlásenie o zhode – prírubový filter 11.000 (PDF)

Časté otázky

Ako často je potrebné čistiť magnet a sitko v dimenzii DN 50 pri bežnej vykurovacej sústave?

Frekvencia závisí od stavu média v sústave. Pri nových inštaláciách odporúčame prvú kontrolu po 2–4 týždňoch prevádzky, kedy dochádza k intenzívnemu uvoľňovaniu koróziových produktov. V stabilizovanej sústave postačuje kontrola pred každou vykurovacou sezónou a po nej. Ak je v sústave prítomný magnetit (čierne usadeniny), skráťte interval kontroly na každé 3 mesiace.

Je filter BRA 11.000 M v DN 50 zameniteľný so štandardným filtrom séria 11.000 bez magnetu?

Áno, rozmerovo sú oba varianty zhodné – rovnaká stavebná dĺžka 230 mm a rovnaký typ príruby PN16 podľa STN EN 1092-1. Zámenou za variant M získate zachytávanie feromagnetických nečistôt bez akýchkoľvek úprav potrubia.

Môže sa filter osadiť vo vykurovacej sústave s obsahom inhibítorov korózie alebo chemickými prísadami?

Väčšina bežných inhibítorov korózie na báze vody je kompatibilná s tesnením EPDM a nerezovým sitkom AISI 304. Pred použitím špeciálnych chemických prísad je napriek tomu vhodné overiť kompatibilitu s výrobcom alebo dodávateľom prísady, pretože niektoré amínové alebo uhľovodíkové formulácie môžu znižovať životnosť EPDM tesnenia.
