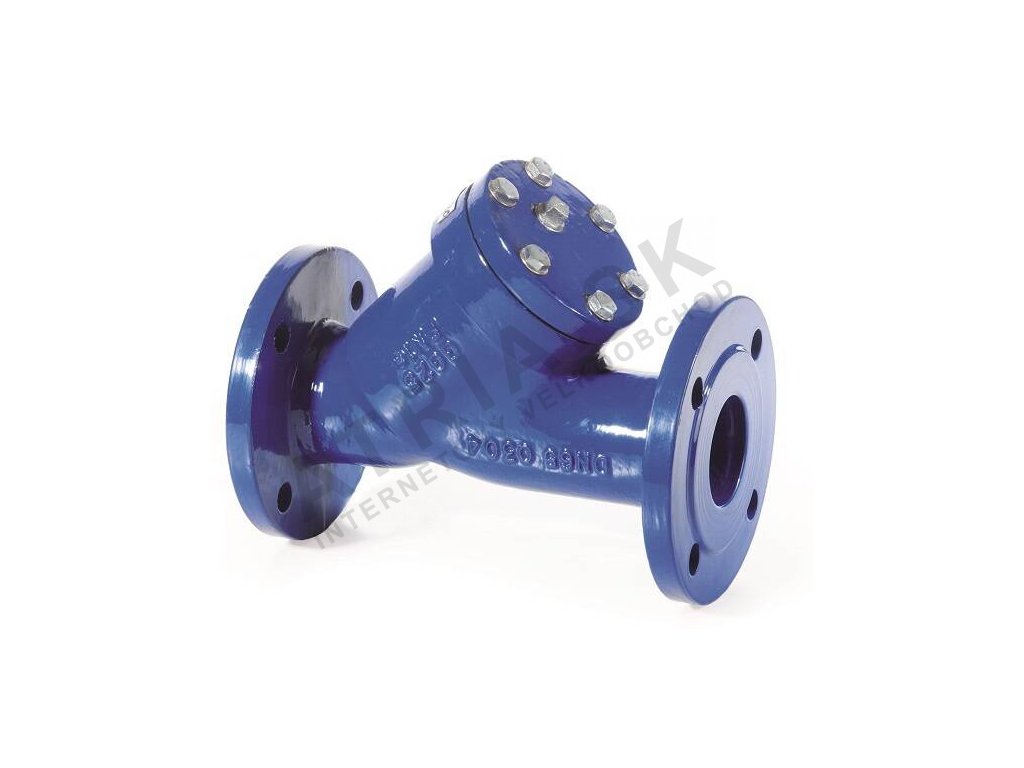

Prírubový filter - séria 11.000 - DN 150; L=480mm BRA.11.000

Podrobný popis

Popis a použitie

Prírubový filter série 11.000 od výrobcu BRA je priemyselný hrubý filter určený na mechanické čistenie kvapalín v uzavretých okruhoch vykurovacích a klimatizačných sústav (HVAC), v rozvodoch úžitkovej a technologickej vody a v čerpacích staniciach. Filter chráni čerpadlá, ventily, výmenníky tepla a ďalšie citlivé zariadenia pred poškodením hrubými nečistotami a pevnými časticami prítomnými v obehovom médiu.

Konštrukcia v dimenzii DN 150 s celkovou inštalačnou dĺžkou 480 mm umožňuje priame zabudovanie do potrubia medzi príruby PN16 podľa normy STN EN 1092-1 bez nutnosti špeciálnych redukčných kusov. Telo filtra a viečko sú vyrobené z liatiny GJL 250, ktorá zaručuje dostatočnú mechanickú pevnosť pri bežných prevádzkových podmienkach v budovách aj priemyselných objektoch. Sitko je zhotovené z korozívzdornej ocele AISI 304, takže je odolné voči médiu aj pri dlhodobej prevádzke. Tesnenie z materiálu EPDM zabezpečuje spoľahlivú hermetickosť v celom povolenom teplotnom rozsahu.

Filter je plne kompatibilný s vodnými roztokmi glykolov s koncentráciou až do 50 %, čo ho predurčuje pre aplikácie, kde hrozí zamrznutie média (chladiace okruhy, vonkajšie inštalácie). Pre paru, plyny a kvapaliny obsahujúce oleje alebo uhľovodíky je tento filter nevhodný a nesmie sa v takýchto médiách používať.

Technické parametre

Montáž a pripojenie

Filter sa inštaluje horizontálne alebo vertikálne do potrubia medzi príruby PN16 v súlade s normou STN EN 1092-1. Pri dimenzii DN 150 je nevyhnutné zaistiť, aby mal montér dostatok priestoru na prístup k viečku filtra, pretože výmena alebo čistenie sitka sa vykonáva jeho odskrutkovaním. Pred inštaláciou je potrebné skontrolovať, že príruby potrubia zodpovedajú príslušnej vrtnej šablóne PN16 pre DN 150.

Odkaľovací šraubový otvor umiestnený na viečku filtra umožňuje odvodnenie a bezpečné vypustenie média pred demontážou sitka. Odporúča sa zaradiť filter na ľahko prístupné miesto v potrubnom systéme s dostatočným podstropným priestorom na vytiahnutie sitka. Pre uľahčenie údržby je vhodné osadenie uzatváracích armatúr pred a za filtrom, aby nebolo nutné odstavovať celý systém pri každom čistení.

Tesnenie EPDM je citlivé na kontakt s olejmi a uhľovodíkami – pred uvedením do prevádzky treba dôsledne overiť zloženie média a vylúčiť prítomnosť nekompatibilných látok. Inštaláciu v rozvodoch s parametrami blízkymi hornej hranici (100 °C, 16 bar) odporúčame zveriť skúsenému montážnemu techniku, ktorý overí správne dotaženie prírubových spojov momentovým kľúčom podľa pokynov výrobcu.

Na čo si dať pozor

• Nevhodné médiá: Filter kategóricky nesmie byť použitý s parou, plynmi ani s kvapalinami obsahujúcimi oleje alebo uhľovodíky. EPDM tesnenie by bolo nenávratne poškodené a hrozí únik média.
• Kontrola tlakových tried prírub: Existujúce príruby v systéme musia byť vŕtané podľa PN16 a STN EN 1092-1 pre DN 150. Príruby iných noriem (napr. ANSI) nie sú kompatibilné bez špeciálnych prechodových kusov.
• Pravidelná kontrola a čistenie sitka: Pri zanesení sitka klesá prietok a narastá tlaková strata. Interval čistenia závisí od kvality média – v nových systémoch je zvýšená prítomnosť nečistôt po zábehu, preto treba sitko skontrolovať skôr.
• Glykolové zmesi: Obsah glykolov nesmie presiahnuť 50 %. Pri vyšších koncentráciách nie je zaručená kompatibilita materiálov tesnenia ani liatinového tela.
• Zaistenie polohy sitka: Po každej montáži viečka treba skontrolovať správnu polohu sitka vo filtrátore, aby nedošlo k obtekaniu média pozdĺž sitka bez filtrácie.

Dokumenty na stiahnutie

• Technický list – Prírubové filtre BRA.11.000 a 11M (PDF)
• Návod na montáž a údržbu – Prírubové filtre série 11 a 11M (PDF)
• Vyhlásenie o zhode – Prírubový filter 11.000 (PDF)

Časté otázky

Aká je veľkosť ôk sitka pre DN 150 a ako ovplyvňuje výber porozity prevádzku systému?

Pre dimenziu DN 150 sa porozita sitka pohybuje v rozsahu 0,8 až 1,6 mm. Jemnejšie sitko (0,8 mm) zachytí menšie častice a lepšie ochráni citlivé komponenty, ale rýchlejšie sa zanáša a zvyšuje tlakovú stratu. Hrubšie sitko (1,6 mm) má nižšiu tlakovú stratu a dlhší interval čistenia, avšak prepustí väčšie pevné nečistoty. Voľba závisí od kvality média a požiadaviek na ochranu nadväzujúcich zariadení – správny výber konzultujte s dodávateľom alebo projektantom systému.

Je možné filter séria 11.000 DN 150 používať v systémoch s nemrznúcou zmesou na báze propylénglykolu?

Áno, filter je schválený pre použitie s vodnými roztokmi glykolov (etylénglykol aj propylénglykol) s koncentráciou do 50 %. Tesnenie EPDM je s oboma typmi glykolov kompatibilné v celom povolenom teplotnom rozsahu −10 °C až +100 °C. Pri koncentrácii vyššej ako 50 % kompatibilita materiálov nie je výrobcom zaručená a filter sa nesmie takto používať.

Ako často treba čistiť sitko filtra BRA.11.000 DN 150 v bežnej vykurovacej sústave?

Výrobca neurčuje pevný interval – frekvenciu čistenia treba stanoviť na základe skutočného zanášania, ktoré závisí od kvality média, stavu potrubia a prevádzkovej histórie systému. V praxi sa odporúča prvá kontrola sitka po 2 až 4 týždňoch od uvedenia nového systému do prevádzky (fáza zábehu produkuje najviac nečistôt), následne minimálne raz ročne pri pravidelnej revízii. Výrazný pokles prietoku alebo nárast tlakovej straty sú signálom okamžitej kontroly bez ohľadu na plánovaný termín.
