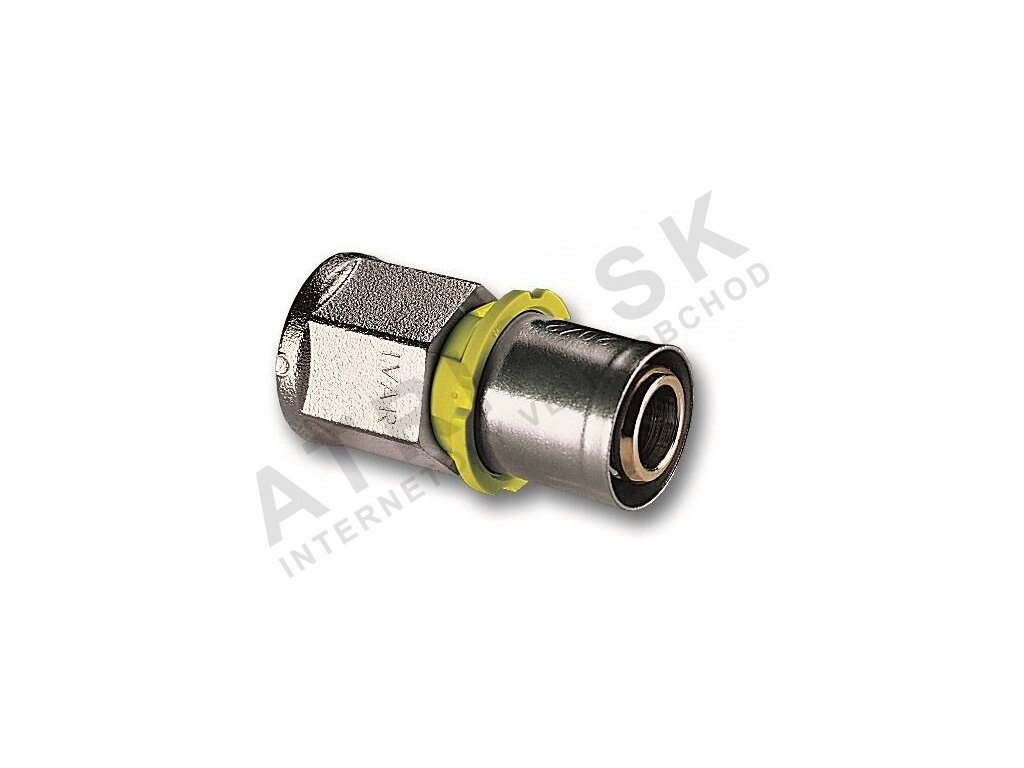

Prechodný fiting IVAR.PT 5613-GAS – 3/4 Fx26 IVAR.PT 5613-GAS
Kód: 510014GASSúvisiaci tovar
Podrobný popis
Prechodný fiting IVAR.PT 5613-GAS 3/4 Fx26 sa bežne používa v systémoch plynového kúrenia a vodovodných inštaláciách, kde je potrebné pripojiť potrubie ALPEX-GAS k závitovému prípojniciu. Tento typ fitingu sa často vyskytuje v montážnych prácach pri pripojovaní plynových kotlov, plynových ohrevov alebo vodovodných systémov k distribučným potrubiam. Montážná firma pri jeho použití rieši hydraulické pripojenie, tesnenie spojov a zabezpečenie dlhodobého prevádzkového režimu.
Technické parametre
| Materiál | mosadz CW617N |
|---|---|
| Prevádzková teplota | -20 °C |
| Menovitý tlak | PN 10 |
| Hmotnosť | 0,119 kg |
| Kód | 510014GAS |
| Značka | IVAR |
Montáž a pripojenie
Prechodný fiting sa montuje medzi potrubie ALPEX-GAS a závitový prípoj. Pripojovací rozmery sú 3/4 Fx26, čo znamená vnútorný závit 3/4 palca. Montáž vyžaduje lisovacie (press) náradie s čeľuštiami typu B. Postup je nasledovný: nainštalovať fiting na koniec potrubia, zabezpečiť správnu polohu a zalisovať čeľuštami. Po zalisovaní je potrebné vykonať tlakovú skúšku. Bežné chyby pri montáži zahŕňajú nesprávny typ čeľuste, nedostatočné lisovanie alebo chybné pripojenie k prípojniciu. Pred zalisovaním je dôležité skontrolovať čistotu pripojovacej časti potrubia a závitov.Kompatibilita a príslušenstvo
Fiting je kompatibilný s potrubím ALPEX-GAS a závitovými prípojmi 3/4 palca. Pri montáži je potrebné doobjednať lisovacie čeľuste typu B a prípadne tesniace kruhové kruhy HNBR. Súvisiace produkty ako potrubie PEX-AL-PEX 20 x 2 alebo izolácia 18 mm môžu byť použité v rámci inštalácie. Pre plynové systémy je vhodné kombinovať s plynovým kotlom, napr. BOSCH Condens GC2300iW 24 P.Technické súvislosti pre projektanta
Fiting je vyrobený z mosadze CW617N, ktorá má dobré korózne odolné vlastnosti a vysokú pevnosť. Tesnenie je z materiálu HNBR, ktorý je odolný voči teplote a chemickému prostrediu. Fiting je určený pre systémy s maximálnym pracovným tlakom PN 10 a teplotou do +60 °C. V hydraulickom systéme zaisťuje spoj medzi potrubím a závitovým prípojom, čím zabezpečuje bezúrazný tok média. V elektrickom systéme nie je fiting zapojený, ale jeho správna montáž ovplyvňuje celkovú účinnosť a životnosť systému.Servis a prevádzka
Spoj je trvalý a po zalisovaní sa nedá rozobrať. Preto je dôležité, aby montáž bola vykonaná kvalifikovaným technikom. Servisné intervály zahŕňajú periodické tlakové skúšky systému, najmä po prvéj inštalácii. Je tiež dôležité sledovať stav závitov a tesnenia pri každej revízii. Ak sa objaví únik, je potrebné odrezať poškodený fiting a nahradiť ho novým.Časté otázky montážnych firiem
Dá sa tento fiting použiť pre vodovodný systém?
Áno, ak systém pracuje v rámci parametrov PN 10 a teploty do +60 °C.
Je možné použiť iný typ čeľuste ako B?
Nie, fiting je určený výhradne pre čeľuste typu B, inak môže dôjsť k poškodeniu.
Aký je minimálny počet fitingu v balení?
Jedno balenie obsahuje 5 kusov, celá krabica 140 kusov.
Je možné tento fiting použiť v zimnom období?
Áno, fiting je schválený pre prevádzku pri teplotách až do -20 °C.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Prechodky na plyn - závit vnútorný |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.119 kg |
| Materiál: | mosadz CW617N |
| Prevádzková teplota: | -20 °C |
| Menovitý tlak: | PN 10 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:04:16 |
